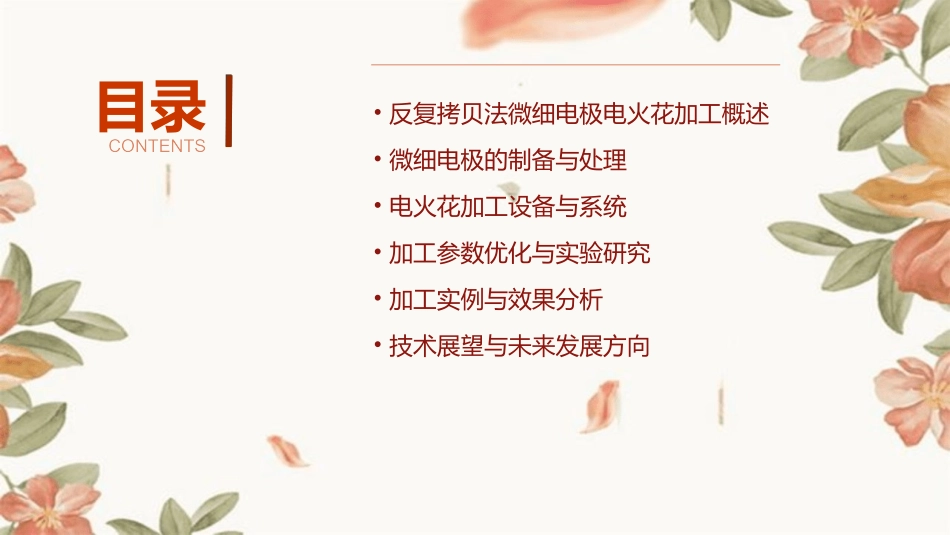

反复拷贝法微细电极电火花加工上海开放大学课件目录CONTENTS•反复拷贝法微细电极电火花加工概述•微细电极的制备与处理•电火花加工设备与系统•加工参数优化与实验研究•加工实例与效果分析•技术展望与未来发展方向01反复拷贝法微细电极电火花加工概述反复拷贝法微细电极电火花加工是一种利用电火花加工技术制造微细电极的工艺方法。定义通过在电火花加工机床上对电极材料进行反复切割、拷贝，实现电极的微细制造。原理定义与原理能够制造出高精度、高表面质量的微细电极，适用于复杂形状和精细结构的加工。加工速度快、效率高、成本低，可加工的材料范围广，适用于大规模生产。技术特点与优势优势技术特点应用领域广泛应用于微电子、精密机械、光学、航空航天等领域，用于制造微型器件和精密零件。发展趋势随着科技的不断进步，反复拷贝法微细电极电火花加工技术将不断优化，加工精度和效率将进一步提高，应用领域将进一步扩大。应用领域与发展趋势02微细电极的制备与处理电极材料的选择对微细电极电火花加工的精度和效率具有重要影响。总结词常用的微细电极材料包括铜、石墨、钢等，选择时应考虑材料的导电性、加工性能、耐磨性和热稳定性等因素。详细描述微细电极材料选择总结词电极制备工艺流程包括电极设计、材料准备、粗加工、精加工等步骤。详细描述电极设计应考虑加工需求和电极损耗，材料准备要确保质量合格，粗加工和精加工要采用合适的加工方法和参数，以保证电极的精度和稳定性。电极制备工艺流程电极表面处理技术总结词电极表面处理技术可以提高电极的硬度和耐磨性，降低电极损耗。详细描述常见的电极表面处理技术包括镀层处理、渗碳处理、渗氮处理等，应根据加工需求选择合适的表面处理技术。电极质量检测和控制是确保微细电极电火花加工稳定性和精度的关键环节。总结词电极质量检测包括几何形状检测、表面质量检测、硬度检测等，控制方法包括加工参数优化、加工过程监控等，以确保电极的质量符合加工要求。详细描述电极质量检测与控制03电火花加工设备与系统分类选型电火花加工机床的分类与选型在选择电火花加工机床时，需要根据具体加工需求、预算和生产规模等因素进行综合考虑。例如，对于小型工件加工，可以选择小型数控电火花机床；对于大型工件加工，需要选择大型数控电火花机床或者通过多台机床组合进行加工。电火花加工机床可以根据加工需求、加工精度、加工效率等因素进行分类，如按加工方式可分为线切割机床和成型机床，按控制方式可分为数控机床和手动机床等。电源电火花加工电源是提供加工所需电能的关键部件，其性能直接影响加工效率、加工精度和表面质量。常见的电火花加工电源有硅整流电源、晶体管电源和脉冲电源等。控制系统电火花加工控制系统是整个加工设备的核心部分，负责控制机床的加工过程和运动轨迹，实现自动化和智能化加工。控制系统一般由计算机、数控装置、伺服系统等组成。电火花加工电源及控制系统VS电极是电火花加工中的重要工具，需要夹持装置对电极进行夹持和定位。电极夹持装置应具有足够的夹持力和稳定性，以保证电极在加工过程中的位置精度和稳定性。定位装置定位装置用于确定电极在机床坐标系中的位置，通常采用精密的线性导轨、滚珠丝杠等传动机构来实现。定位装置的精度直接影响加工精度，因此需要定期维护和校准。电极夹持电极夹持与定位装置电火花加工过程中会产生高温、高压和电弧等危险因素，因此需要采取一系列安全防护措施，如设置防护罩、防护门、紧急停止按钮等，确保操作人员的安全。电火花加工过程中会产生废气、废水和噪声等污染，因此需要采取相应的环保措施，如安装废气处理装置、废水处理装置和消音器等，以减少对环境的负面影响。同时，应合理规划和管理车间环境，保持清洁卫生。安全防护环保措施安全防护与环保措施04加工参数优化与实验研究脉冲宽度脉冲间隔电极材料与尺寸加工参数对加工效果的影响脉冲宽度是电火花放电的时间，直接影响放电的能量和加工效率。较窄的脉冲宽度可以获得更好的表面粗糙度，但会降低加工效率。脉冲间隔是两次连续放电之间的时间，适当的脉冲间隔可以减少电极损耗和热积累，提...
