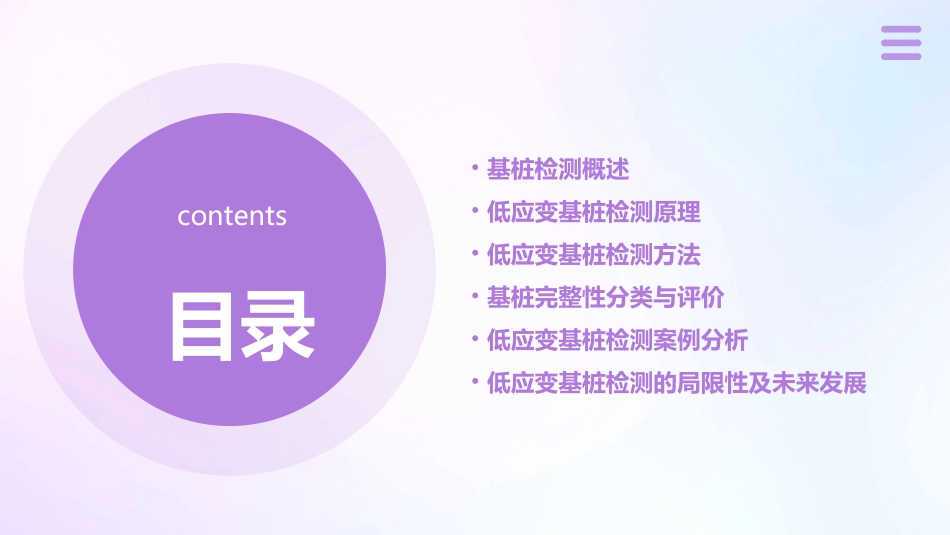

低应变基桩检测课件目录contents•基桩检测概述•低应变基桩检测原理•低应变基桩检测方法•基桩完整性分类与评价•低应变基桩检测案例分析•低应变基桩检测的局限性及未来发展01基桩检测概述基桩检测是对建筑物基础桩进行质量检测的过程，主要通过一系列的检测手段来评估桩身的完整性、承载能力以及可能存在的缺陷。确保基桩的质量和安全性，为建筑物的稳定性和安全性提供保障，同时为后续的施工或加固提供依据。基桩检测的定义与目的目的定义可分为低应变法、高应变法、静载试验法等。按检测方法按检测阶段按检测内容可分为施工前检测、施工后检测、运营期检测等。可分为桩身完整性检测、承载力检测、桩身材料强度检测等。030201基桩检测的分类保障安全基桩作为建筑物的基础结构，其质量和安全性直接关系到建筑物的安全性和使用寿命，因此基桩检测对于保障人民生命财产安全具有重要意义。提高工程质量通过基桩检测可以及时发现和处理潜在的质量问题，提高工程的质量和稳定性。节约成本通过基桩检测可以及时发现和处理潜在的质量问题，避免因后期出现重大问题而导致的成本增加和工期延误。基桩检测的重要性02低应变基桩检测原理低应变检测原理应力波理论低应变基桩检测基于应力波理论，通过在桩顶施加激励力，产生沿桩身传播的应力波，检测桩身各部位的反射波信号，分析桩身完整性。振动信号采集在桩顶安装传感器，采集桩身振动信号，通过信号放大、滤波等处理，提取有用的反射波信息。波形分析对采集的波形进行分析，识别桩身不同部位的反射波信号，结合地质资料和施工记录，判断桩身完整性。选择合适的加速度传感器或速度传感器，确保信号采集的准确性和稳定性。传感器选择对采集的信号进行放大和滤波处理，消除噪声干扰，提取有用的反射波信号。信号放大与滤波将处理后的数据记录并存储，以便后续分析处理。数据记录与存储信号采集与处理根据采集的波形数据，判读桩身不同部位的反射波信号，分析桩身完整性。波形判读结合地质资料和施工记录，对桩身缺陷进行定位和分类，判断缺陷的性质和程度。缺陷定位与分类根据分析结果，评估基桩的完整性等级，编写检测报告，提供针对性的处理建议。评估与报告检测结果分析03低应变基桩检测方法收集工程地质勘察报告、桩型与施工工艺等相关资料，了解桩身材料、尺寸和施工情况。资料收集确保低应变检测设备的完好性，包括传感器、采集器和激振设备等，并进行校准。设备检查对拟检测的基桩进行现场勘察，了解场地条件、基桩分布和施工环境。现场勘察检测前的准备工作检测步骤与操作根据基桩的实际情况，选择合适的安装位置，确保传感器与桩身紧密接触。使用激振设备在桩顶施加瞬态激振力，产生应力波。采集应力波信号，记录数据。对采集的信号进行预处理，包括滤波、去噪等操作，提高数据质量。安装传感器激振操作信号采集数据整理波形分析缺陷判定结果报告后续处理建议检测结果解读01020304对采集的波形数据进行处理和分析，识别桩身存在的异常部位。根据波形分析结果，结合工程实际情况，判定桩身是否存在缺陷。编制检测结果报告，明确指出桩身的完整性等级和可能存在的缺陷类型。根据检测结果，提出相应的处理建议，如补桩、加固等措施。04基桩完整性分类与评价桩身完整，无缺陷，质量优良。Ⅰ类桩桩身存在轻微缺陷，但仍属于合格桩。Ⅱ类桩桩身存在明显缺陷，但仍属于合格桩。Ⅲ类桩桩身存在严重缺陷，属于不合格桩。Ⅳ类桩基桩完整性分类基桩完整性评价应根据低应变检测结果，结合地质勘察报告、施工记录等相关资料进行综合分析。对于Ⅱ、Ⅲ类桩，应进行加密检测或其它验证检测，以确定其完整性。对于Ⅰ类桩，应视为合格桩，不需要进行进一步检测。对于Ⅳ类桩，应视为不合格桩，必须进行加固或处理。基桩完整性评价标准高应变法通过在桩顶施加大能量激振信号，检测桩身的动态响应，分析桩身的承载能力和完整性。声波透射法通过在桩内预埋声测管，检测声波在桩身内的传播情况，分析桩身的完整性。低应变法通过在桩顶施加激振信号，检测桩身的反射波信号，分析桩身的完整性。基桩完整性评价方法05低应变基桩检测案例分析03检测结果经过分...
