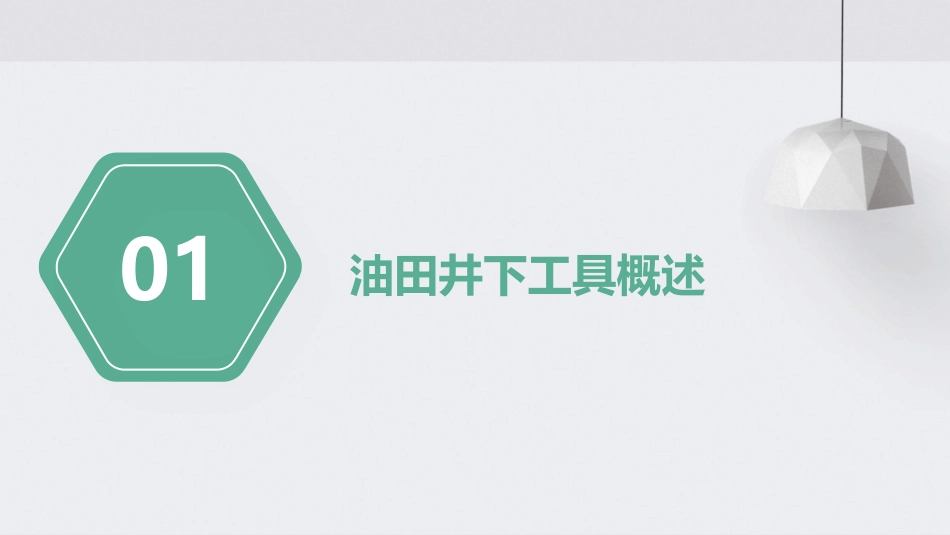

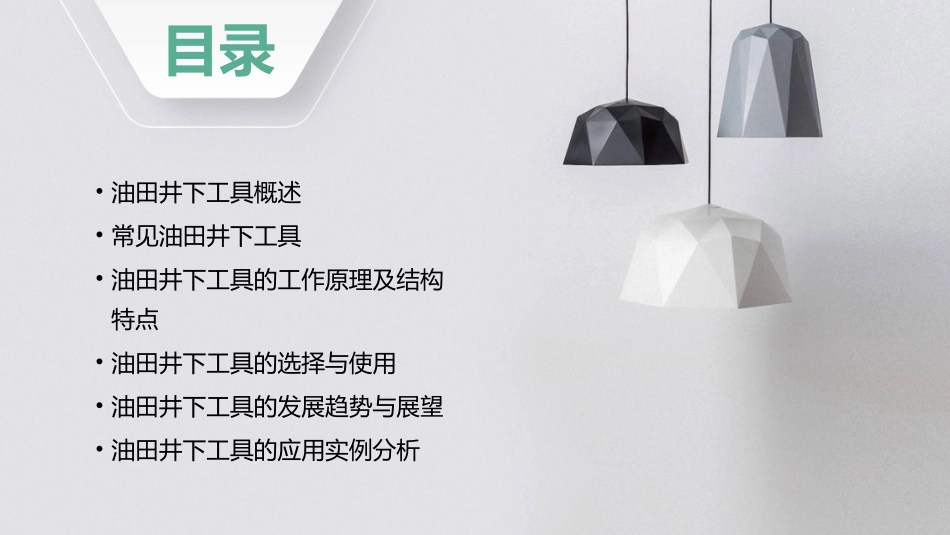

$number{01}油田井下工具介绍强烈推荐课件目录•油田井下工具概述•常见油田井下工具•油田井下工具的工作原理及结构特点•油田井下工具的选择与使用•油田井下工具的发展趋势与展望•油田井下工具的应用实例分析01油田井下工具概述定义油田井下工具是专门设计用于油气勘探、开发和生产过程中的一系列工具的总称。这些工具主要用于井下作业，以支持钻井、完井、修井和增产等任务。分类根据其主要功能和用途，油田井下工具可分为钻井工具、完井工具、修井工具和增产工具等几大类。每类工具又包含多种具体工具，如钻头、钻杆、封隔器、泵等。定义与分类钻井工具完井工具修井工具增产工具主要功能与用途用于修井作业，如清蜡、除垢、修复井筒等，以确保油气井的正常生产和维护。用于增产作业，如压裂、酸化、水力喷射等，以增加油气井的产量和开采效率。主要用于钻井过程中，通过钻头、钻杆等工具进行破碎岩石、提高钻进速度、减少摩擦等。用于完井作业，包括下套管、固井、悬挂器等，以确保油气井的完整性和长期生产能力。123井下作业中的重要性增加油气产量增产工具的应用可以改善油气井的生产效果，提高产量和开采效率。提高钻井效率使用合适的钻井工具可以加快钻井速度，减少钻井周期，提高整体效率。保障安全生产完井和修井工具的使用可以确保油气井的结构完整和生产安全，降低事故风险。02常见油田井下工具应用结构工作原理抽油泵抽油泵主要用于油井采油时，提高油液的举升压力，确保油井的稳定生产。抽油泵由柱塞、泵筒、游动阀、固定阀等组成。抽油泵通过上下往复运动，将油液从井下抽到地面。封隔器由胶筒、锚定机构、传力机构等组成。结构工作原理应用封隔器通过胶筒的弹性变形，实现密封油套环空的目的。封隔器主要用于分层采油、堵水等工艺中，实现油层与水层的分隔。030201封隔器喷砂器由喷砂嘴、混合管、旋流器等组成。结构喷砂器通过高压流体冲击砂粒，将砂粒破碎并混合均匀。工作原理喷砂器主要用于修整井壁、清理岩屑等作业中，提高钻井效率。应用喷砂器桥塞由锚定机构、密封机构、爆破机构等组成。结构桥塞通过锚定机构实现桥塞在井下的定位，通过密封机构实现桥塞与井壁的密封。工作原理桥塞主要用于暂时封堵目的层，实现分层采油、堵水等工艺。应用桥塞工作原理磨鞋通过刀片的旋转运动，将岩石破碎并磨碎。结构磨鞋由刀片、刀座、刀翼等组成。应用磨鞋主要用于开窗侧钻、修整井壁等作业中，提高钻井效率。磨鞋03油田井下工具的工作原理及结构特点抽油泵是一种利用活塞上下往复运动来抽汲液体，将液体从井底举升到地面的井下泵。抽油泵工作原理抽油泵主要由泵筒、活塞、吸入阀、排出阀等组成。抽油泵结构特点抽油泵工作原理及结构特点封隔器是一种用于封隔油套环形空间的井下工具，可以防止液体从封隔器上下两端泄漏，起到密封和隔离的作用。封隔器主要由胶筒、中心管、接头等组成。封隔器工作原理及结构特点封隔器结构特点封隔器工作原理喷砂器工作原理喷砂器是一种利用高压流体将砂粒喷射到井底，将地层射开或射穿，使地层液体进入井筒的井下工具。喷砂器结构特点喷砂器主要由喷嘴、喷砂阀、接头等组成。喷砂器工作原理及结构特点桥塞是一种用于堵塞井筒内某一位置的井下工具，可以防止流体从桥塞上下两端泄漏，起到密封和隔离的作用。桥塞工作原理桥塞主要由座封机构、锚定机构、桥塞本体等组成。桥塞结构特点桥塞工作原理及结构特点磨鞋工作原理磨鞋是一种利用旋转运动将地层磨穿的井下工具，可以破坏地层的硬壳，使地层液体进入井筒。磨鞋结构特点磨鞋主要由磨头、轴承、连接头等组成。磨鞋工作原理及结构特点04油田井下工具的选择与使用碳酸盐岩油藏对于碳酸盐岩油藏，选择能够破碎岩石的井下工具，如金刚石钻头、牙轮钻头等。火成岩油藏针对火成岩油藏，选择具有高温耐受性和能够破碎硬岩石的井下工具，如喷嘴钻头、激光钻头等。砂岩油藏针对砂岩油藏，选择能够防止砂粒进入井筒的井下工具，如刮刀、螺旋钻头等。根据油藏类型选择合适的井下工具根据地层深度选择合适长度的井下工具，以确保能够达到目标深度。地层深度根据地层的硬度和岩石类型，选择适合的...
