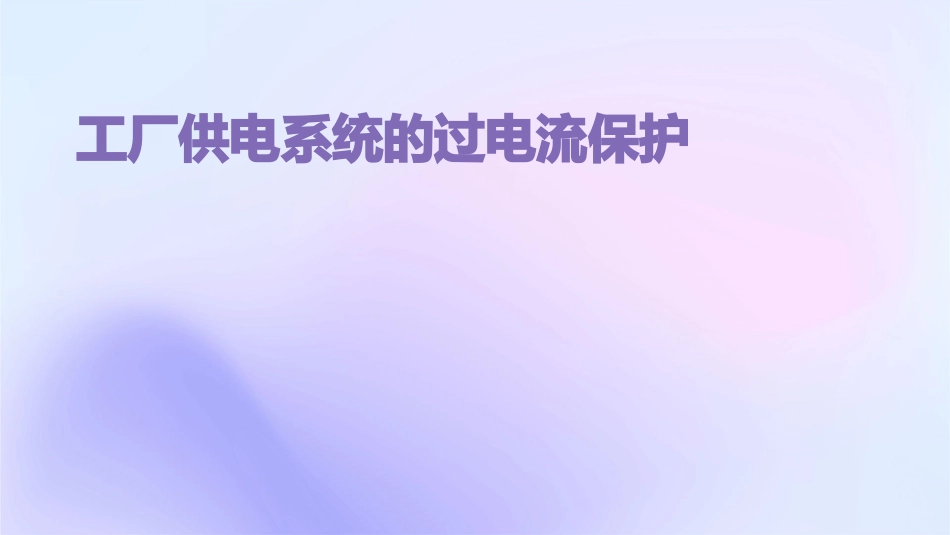

工厂供电系统的过电流保护课件VIP专享VIP免费

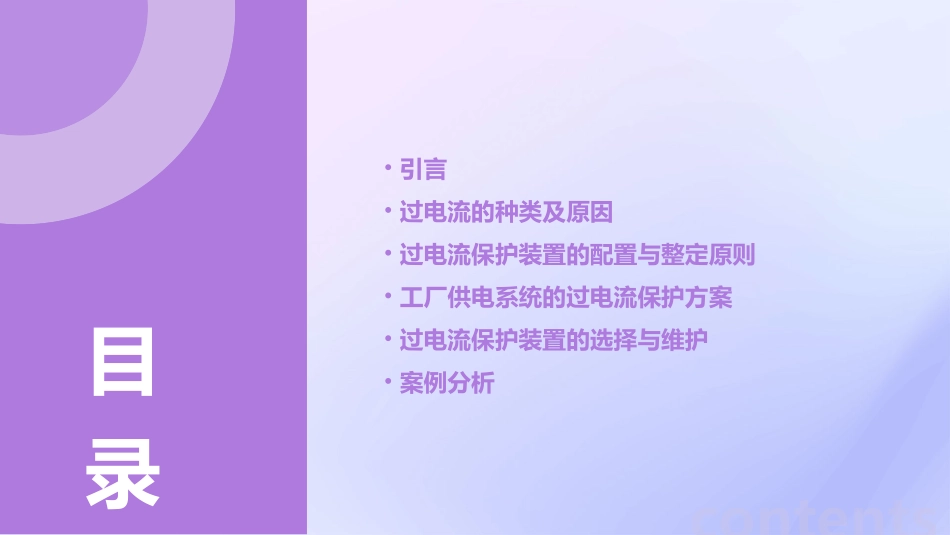

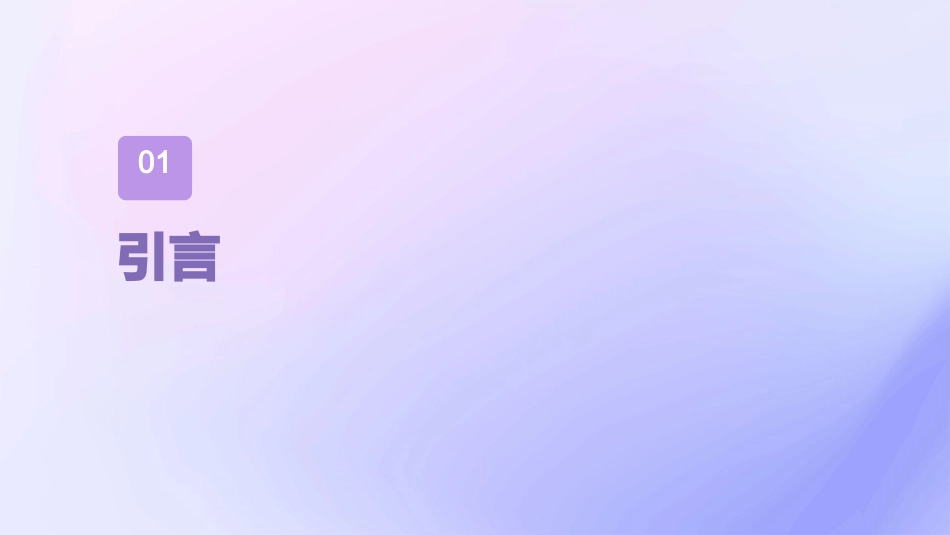

工厂供电系统的过电流保护•引言•过电流的种类及原因•过电流保护装置的配置与整定原则•工厂供电系统的过电流保护方案•过电流保护装置的选择与维护•案例分析contents目录01引言过电流保护能够防止设备故障和意外停机，提高生产效率和产品质量。确保工厂供电系统的稳定运行过电流可能导致电线短路、设备过热等问题，引发火灾和人员伤害，因此过电流保护至关重要。防止火灾和人员伤害工厂供电系统的过电流保护的重要性过电流保护的主要目的是确保工厂供电系统的安全和稳定运行，防止设备损坏和人员伤亡。过电流保护的任务包括监测供电系统的电流、及时发现异常情况、采取必要的措施（如切断电源、报警等），以防止事故的发生。过电流保护的目的和任务任务目的02过电流的种类及原因由于电气线路或设备绝缘层损坏，导致相间或相对地短路，产生瞬时或短时过电流。短路电流负载电流故障电流电气设备或线路在正常运行时产生的电流。由于电气设备和线路故障，如断线、短路等，产生的异常电流。030201过电流的种类短路故障电气设备故障操作不当负荷突变过电流的原因01020304电气线路或设备绝缘层损坏，导致相间或相对地短路，产生过电流。如电动机、变压器等电气设备内部出现故障，引起过电流。操作人员操作不当，如误操作、违章操作等，导致过电流。工厂供电系统的负荷突变，如大量设备同时启动或停止运行，引起过电流。短路故障的特点短路电流大、电动力效应强、破坏性大，容易造成火灾和人身伤害。接地故障的特点接地电流小，但电动力效应同样强大，容易造成电气火灾和人身伤害。短路和接地故障的预防措施定期检查电气设备和线路的绝缘层和导体，及时发现和处理潜在的故障隐患；加强操作人员的培训和教育，提高操作技能和安全意识；合理配置保护装置和设备，如熔断器、断路器等，确保在故障发生时能及时切断电流。短路和接地故障03过电流保护装置的配置与整定原则主要用于电路保护，当电路发生短路或过载时，熔断器会断开电路，从而保护电路和设备。熔断器（FU）主要用于电动机等大容量负载的通断控制，可以在正常工作时接通或断开电路，也可用于过载和短路保护。接触器（KM）具有多种保护功能，可切断电路中的负荷、过载、短路等异常情况，同时具有隔离功能，可确保电路的安全运行。断路器（QF）过电流保护装置的种类和用途根据负载性质和容量选择适当的保护装置；必须按照厂家提供的额定值和规格进行配置；应考虑选择性配合，上下级保护装置间应协调配合；应根据环境条件选择适当的保护装置，如熔断器应选择具有合适分断能力的型号。01020304过电流保护装置的配置原则根据厂家提供的资料或相关标准进行整定；对于变压器等设备，应根据其容量和额定电流进行整定；对于电动机等负载，应按照厂家提供的启动电流和启动时间进行整定；对于多级保护装置，应按照选择性配合的原则进行整定，上级保护装置的整定值应大于下级保护装置的整定值。过电流保护装置的整定原则04工厂供电系统的过电流保护方案•请输入您的内容工厂供电系统的过电流保护方案05过电流保护装置的选择与维护额定电流选择根据供电系统的额定电流，选择合适的过电流保护装置的额定电流，以确保在过电流情况下能够可靠动作。类型选择根据工厂供电系统的特点，选择适合的过电流保护装置的类型，如熔断器、断路器、热继电器等。动作时间选择根据供电系统的实际需求，选择合适的过电流保护装置的动作时间，以在过电流情况下尽快切断电路。过电流保护装置的选择定期检查过电流保护装置的外观、紧固件、触点等部分，确保其保持良好的状态。定期检查定期清理过电流保护装置的灰尘和污垢，并紧固接线端子等部件，以保持良好的电气接触。清理与紧固如果发现过电流保护装置的任何部件损坏，应及时更换，以避免潜在的安全隐患。更换损坏部件过电流保护装置的维护试验动作定期对过电流保护装置进行试验，模拟过电流情况，验证其是否能够可靠动作，并及时调整或更换不合格的装置。维护记录对过电流保护装置的维护活动进行详细记录，包括检查、清理、更换部件以及试验动作等，以便后续查阅和分析。定期检修定期对过电流保护装置进行检修...
