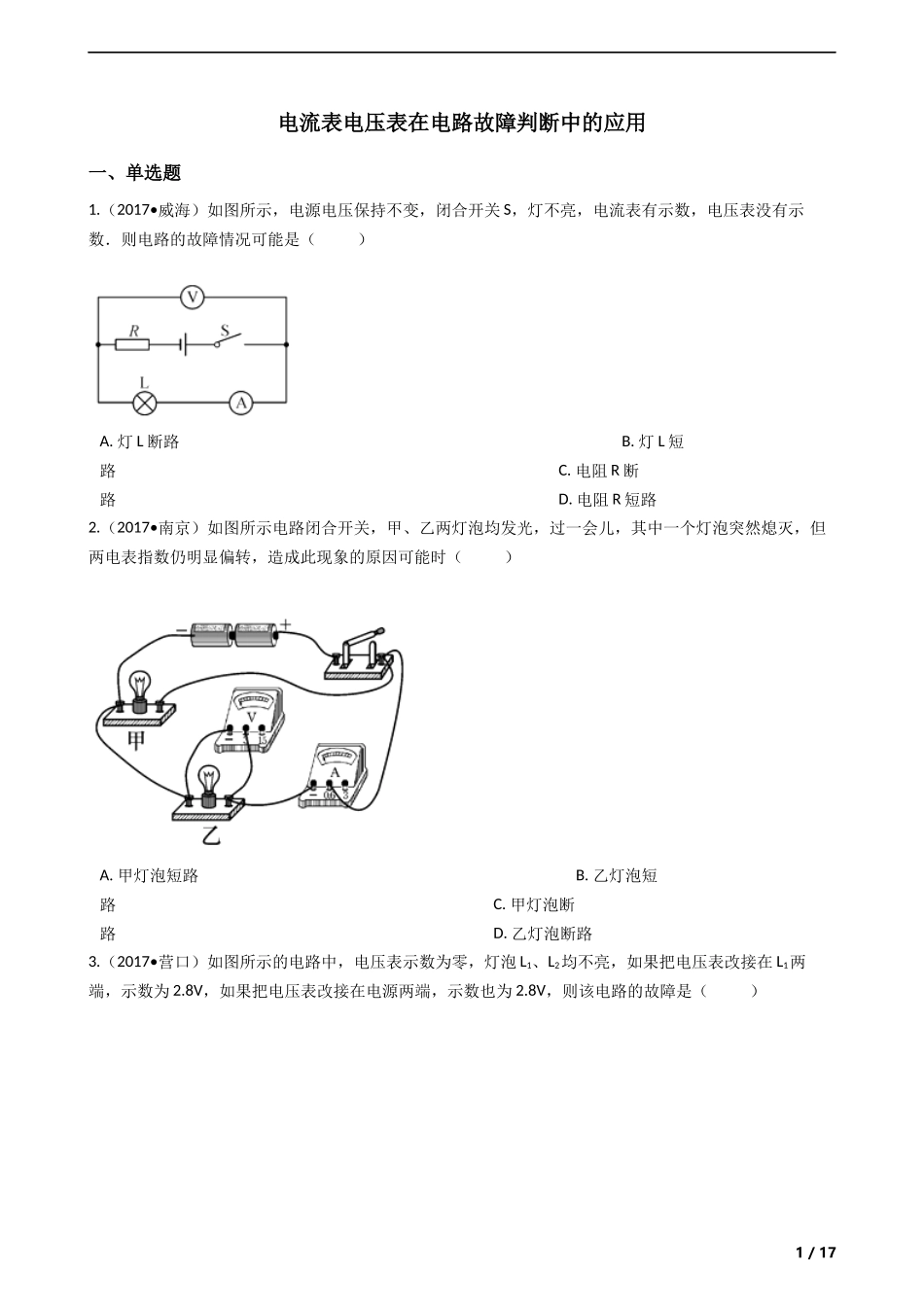

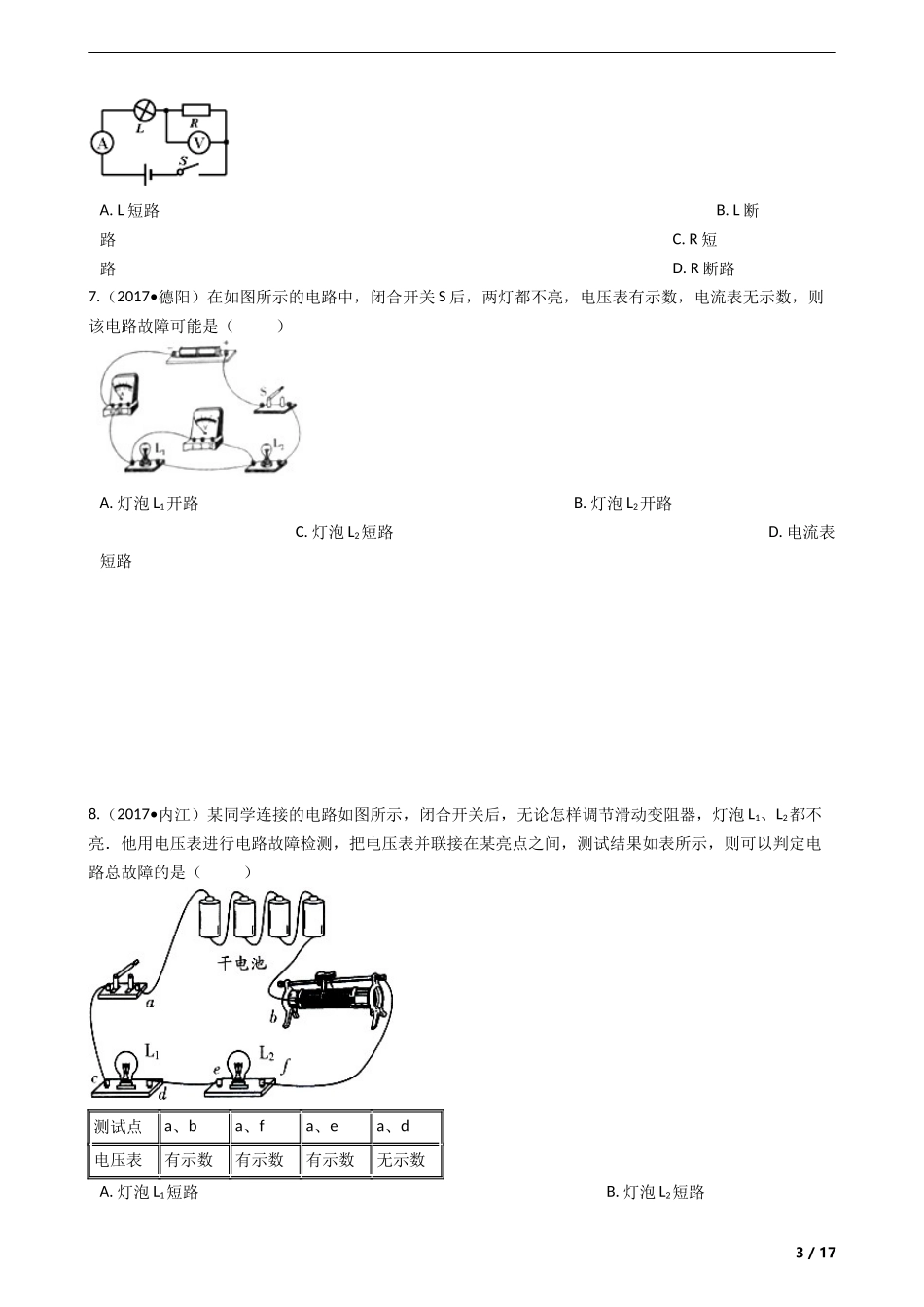

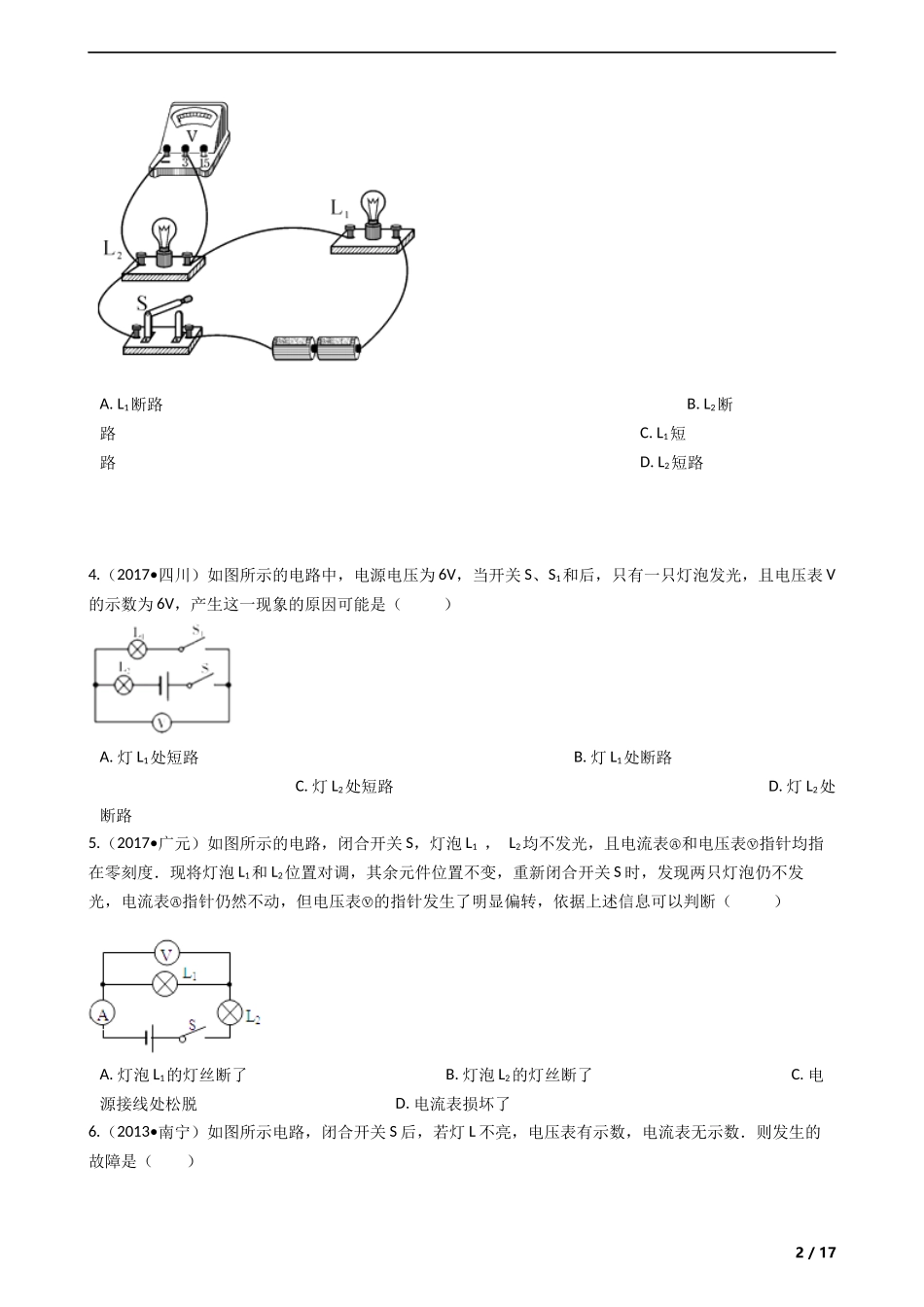

电流表电压表在电路故障判断中的应用一、单选题1.（2017•威海）如图所示，电源电压保持不变，闭合开关S，灯不亮，电流表有示数，电压表没有示数．则电路的故障情况可能是（）A.灯L断路B.灯L短路C.电阻R断路D.电阻R短路2.（2017•南京）如图所示电路闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指数仍明显偏转，造成此现象的原因可能时（）A.甲灯泡短路B.乙灯泡短路C.甲灯泡断路D.乙灯泡断路3.（2017•营口）如图所示的电路中，电压表示数为零，灯泡L1、L2均不亮，如果把电压表改接在L1两端，示数为2.8V，如果把电压表改接在电源两端，示数也为2.8V，则该电路的故障是（）1/17A.L1断路B.L2断路C.L1短路D.L2短路4.（2017•四川）如图所示的电路中，电源电压为6V，当开关S、S1和后，只有一只灯泡发光，且电压表V的示数为6V，产生这一现象的原因可能是（）A.灯L1处短路B.灯L1处断路C.灯L2处短路D.灯L2处断路5.（2017•广元）如图所示的电路，闭合开关S，灯泡L1，L2均不发光，且电流表和电压表指针均指ⒶⓋ在零刻度．现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表指针仍然不动，但电压表的指针发生了明显偏转，依据上述信息可以判断（ⒶⓋ）A.灯泡L1的灯丝断了B.灯泡L2的灯丝断了C.电源接线处松脱D.电流表损坏了6.（2013•南宁）如图所示电路，闭合开关S后，若灯L不亮，电压表有示数，电流表无示数．则发生的故障是（）2/17A.L短路B.L断路C.R短路D.R断路7.（2017•德阳）在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是（）A.灯泡L1开路B.灯泡L2开路C.灯泡L2短路D.电流表短路8.（2017•内江）某同学连接的电路如图所示，闭合开关后，无论怎样调节滑动变阻器，灯泡L1、L2都不亮．他用电压表进行电路故障检测，把电压表并联接在某亮点之间，测试结果如表所示，则可以判定电路总故障的是（）测试点a、ba、fa、ea、d电压表有示数有示数有示数无示数A.灯泡L1短路B.灯泡L2短路3/17C.de段开路D.be段开路9.（2017•连云港）在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现两个电表的示数都变大，则出现这种故障的可能原因是（）A.R1短路B.R1断路C.R2短路D.R2断路10.（2013•茂名）如图所示，当开关S闭合后，灯L1、L2发光．过一会儿，两灯突然熄灭，电压表有明显示数，由此现象判断电路的故障是（）A.开关S接触不良B.灯L1断路C.灯L2断路D.灯L2短路11.（2016•衡阳）如图所示，闭合开关S，小灯泡发L发光后突然熄灭，电流表示数几乎为零，电压表示数接近电源电压，关于故障的判断正确的是（）A.灯L短路B.灯L断路C.滑动变阻R短路D.滑动变阻R断路12.（2016•烟台）某同学按照图所示的电路测定小灯泡的电功率，闭合开关S后，他观察到小灯泡不发光，但电流表、电压表指针有偏转．以下判断正确的是（）4/17A.灯泡被短路B.灯泡的灯丝断了C.灯泡与灯座接触不良D.灯泡的实际功率比额定功率小得多13.如图是某同学做实验时的电路图．闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数约等于电源电压，则该电路中的故障是（）A.电源正极与a之间断路B.a、L1、b之间断路C.b、L2、c之间断路D.c与电源负极之间断路14.如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是（）A.灯L1断路B.灯L2断路C.灯L1被短接D.灯L2被短接15.小明利用如图所示的电路测Rx的电阻．连接好电路闭合开关后，无论怎样调节滑动变阻器滑片，电流表指针几乎无偏转、电压表示数接近电源电压，出现这种情况的原因是（）A.Rx短路B.Rx断路C.电流表断路D.滑动变阻器断路16.（2015•福州）如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是（5/17）A.灯L1开路B.灯L2开路C.灯L1短路D.灯L2短路二、填空题17.（2017•上海）在如图所示的电路中，电源电压为U，己知电路中仅有一处故障，且只发生在电阻R1、R2上，电键S闭合前后，电压表指针的位置不变，请根据相关信息写出电压表的示数及相应的故障．________18.（2017•吉林）如...
