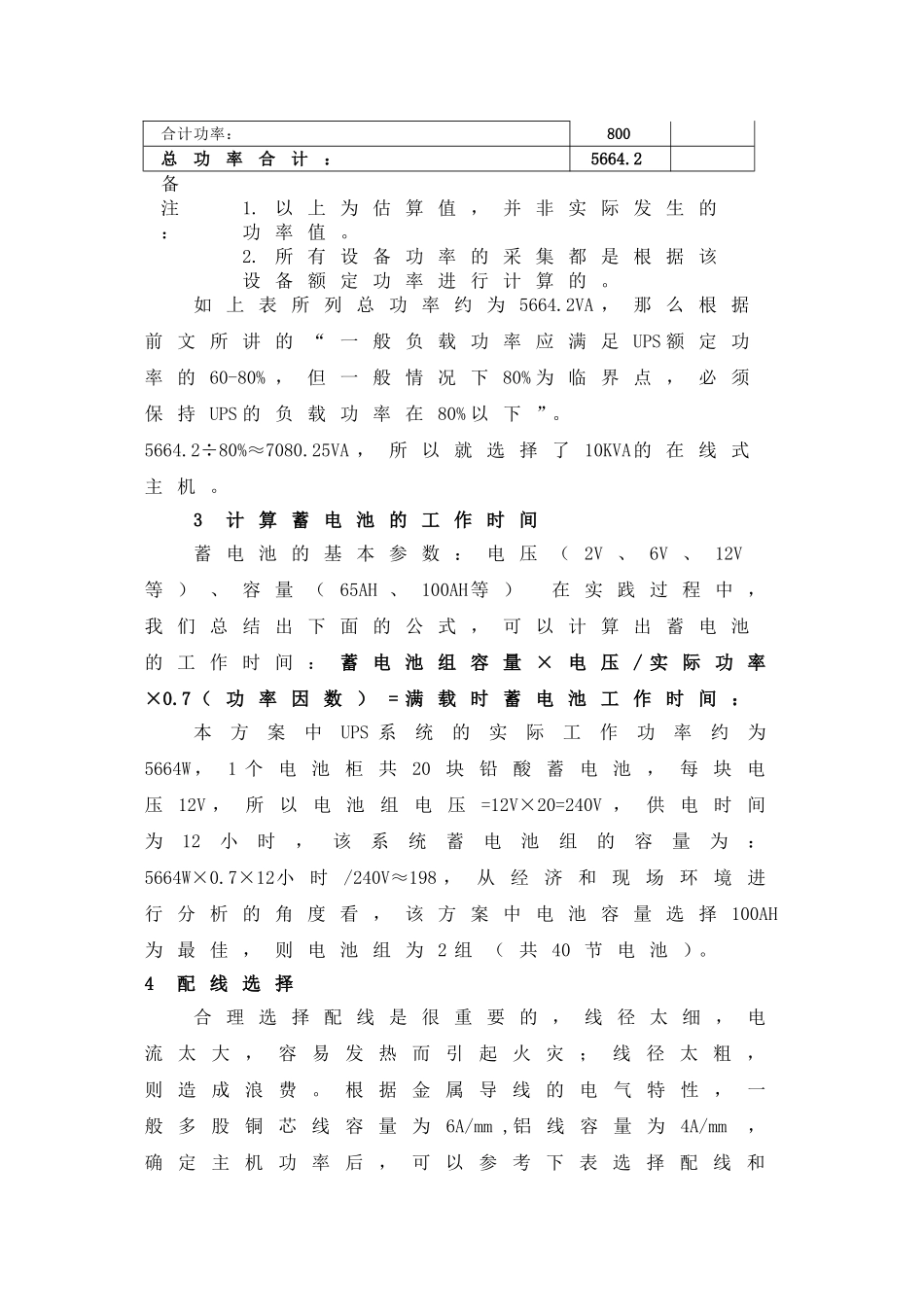

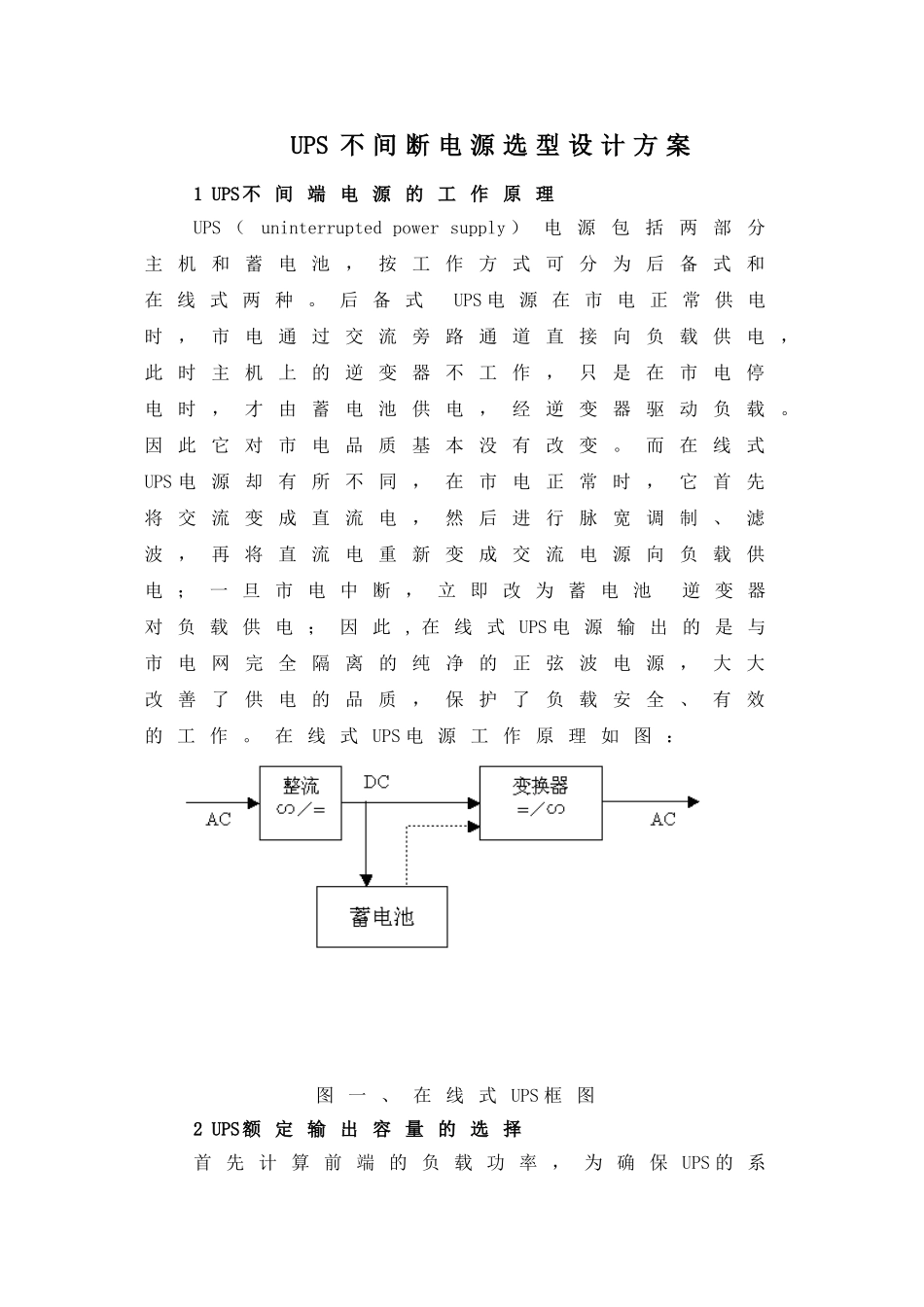

UPS不间断电源选型设计方案1UPS不间端电源的工作原理UPS（uninterruptedpowersupply）电源包括两部分主机和蓄电池，按工作方式可分为后备式和在线式两种。后备式UPS电源在市电正常供电时，市电通过交流旁路通道直接向负载供电，此时主机上的逆变器不工作，只是在市电停电时，才由蓄电池供电，经逆变器驱动负载。因此它对市电品质基本没有改变。而在线式UPS电源却有所不同，在市电正常时，它首先将交流变成直流电，然后进行脉宽调制、滤波，再将直流电重新变成交流电源向负载供电；一旦市电中断，立即改为蓄电池逆变器对负载供电；因此,在线式UPS电源输出的是与市电网完全隔离的纯净的正弦波电源，大大改善了供电的品质，保护了负载安全、有效的工作。在线式UPS电源工作原理如图：图一、在线式UPS框图2UPS额定输出容量的选择首先计算前端的负载功率，为确保UPS的系统高效率和尽可能地延长UPS的使用寿命，一般负载功率应满足UPS额定功率的60-80%，但一般情况下80%为临界点，必须保持UPS的负载功率在80%以下。在XX园区系统中需要不间断供电的有视频监控、防盗报警、巡更等系统，总功率统计见下表：设备总功率估算表序号名称数量功率（W）总功率（W）备注一、监控系统1红外枪机11389042室外红外球机8201603网络视频存储系统（含扩展阵列柜）1115011504报警联动系统150505解码器1620320622寸液晶监视器16508007分控工作站22004008编码器27205409交换机684.2505.2合计功率：4829.2二、报警系统1主机120202ABH-100141143ABH-200111合计功率：35三、机房电脑设备（以四台计）1电脑4200800合计功率：800总功率合计：5664.2备注：1.以上为估算值，并非实际发生的功率值。2.所有设备功率的采集都是根据该设备额定功率进行计算的。如上表所列总功率约为5664.2VA，那么根据前文所讲的“一般负载功率应满足UPS额定功率的60-80%，但一般情况下80%为临界点，必须保持UPS的负载功率在80%以下”。5664.2÷80%≈7080.25VA，所以就选择了10KVA的在线式主机。3计算蓄电池的工作时间蓄电池的基本参数：电压（2V、6V、12V等）、容量（65AH、100AH等）在实践过程中，我们总结出下面的公式，可以计算出蓄电池的工作时间：蓄电池组容量×电压/实际功率×0.7（功率因数）=满载时蓄电池工作时间：本方案中UPS系统的实际工作功率约为5664W，1个电池柜共20块铅酸蓄电池，每块电压12V，所以电池组电压=12V×20=240V，供电时间为12小时，该系统蓄电池组的容量为：5664W×0.7×12小时/240V≈198，从经济和现场环境进行分析的角度看，该方案中电池容量选择100AH为最佳，则电池组为2组（共40节电池）。4配线选择合理选择配线是很重要的，线径太细，电流太大，容易发热而引起火灾；线径太粗，则造成浪费。根据金属导线的电气特性，一般多股铜芯线容量为6A/mm,铝线容量为4A/mm，确定主机功率后，可以参考下表选择配线和空气开关。表一、配线的选择表二、空气开关的选择5UPS维护1）主机的维护及注意事项，UPS主机一般是智能型的，它对环境温度要求不高，但要求室内清洁卫生，否则灰尘遇潮湿会引起主机工作紊乱；主机中的参数在使用中不能随意改变；在断电时，应避免带负载启动UPS电源，应先关掉负载，等UPS启动后再开启负载，否则会有多负载的冲击电流和供电电流造成UPS电源瞬间过载，严重时会损坏变换器；不能让UPS电源经常处于满载或过载。2）尽管使用的是免维护蓄电池，但从广义来说一定的维护还是必要的：它对环境温度要求较高，工作环境一般要求在20℃-25℃之间，低于15℃时，其放电容量下降，温度每降低1℃，其容量下降1%，而温度过高（大于30℃）其寿命就会缩短；要防止电池短路或深度放电，深度放电会造成电池内阻增大或充电电压过低从而导致降低甚至失去充电能力，放电程度越深，循环寿命越短；要避免大电流充放电，否则会造成电池极板膨胀变形，使得极板活性物质脱落，内阻增大，容量下降，寿命缩短；由于组合电池电压很高，存在电击危险，因此装卸导电联接条、输出线时应有安全保障；对于不经常停电的地区，建议用户每隔一个月对UPS进行一次人为的断电，让UPS电源在逆变状态下工作一段时间，防止电解...
