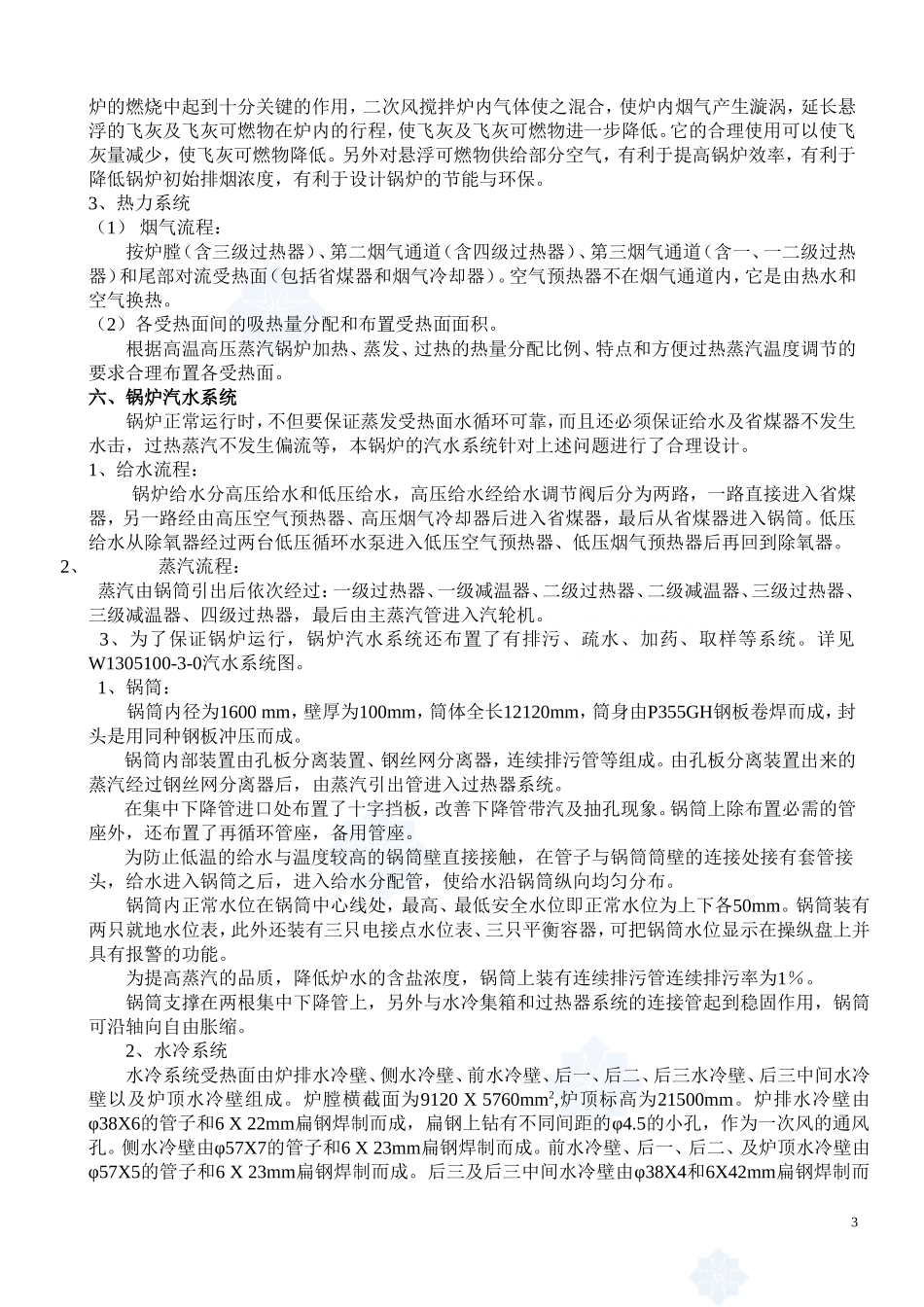

生物锅炉设计说明一、锅炉简介本锅炉是采用丹麦BWE公司先进的生物燃料燃烧技术的130t/h振动炉排高温高压蒸汽锅炉。锅炉为高温、高压参数自然循环炉，单锅筒、单炉膛、平衡通风、室内布置、固态排渣、全钢构架、底部支撑结构型锅炉。本锅炉设计燃料为棉花秸秆，可掺烧碎木片、树枝等。这种生物质燃料含有包括氯化物在内的多种盐，燃烧产生的烟气具有很强的腐蚀性。另外它们燃烧产生的灰分熔点较低，容易粘结在受热面管子外表面，形成渣层，会降低受热而的传热系数。因此：在高温受热段的管系采用特殊的材料与结构，以及有效的除灰措施，防止腐蚀和大量渣层产生。本锅炉采用振动炉排的燃烧方式。锅炉汽水系统采用自然循环，炉膛外集中下降管结构。该锅炉采用"M"型布置，炉膛和过热器通道采用全封闭的膜式壁结构，很好的保证了锅炉的密封性能。过热蒸汽采用四级加热，两级喷水减温方式，使过热蒸汽温度有很大的调节裕量，以保证锅炉蒸汽参数。尾部竖井内布置有两级省煤器、一级高压烟气冷却器和两级低压烟气冷却器。空气预热器布置在烟道以外，采用水冷加热的方式，有效的避免了尾部烟道的低温腐蚀。锅炉采用轻柴油点火启动，在炉膛右侧墙装有启动燃烧器。锅炉室内布置，购价全部为金属结构，按7级地震烈度设计。二、设计规范及技术依据—1996版《蒸汽锅炉安全技术监察规程》—JB/T6696—1993《电站锅炉技术条件》—DL/5047—1989《电力建设施工及验收规范》（锅炉机组篇）—GB12145—1989《火力发电机组及蒸汽动力设备水汽质量标准》—GB10184—1988《电站锅炉性能试验规程》—GB13223—1996《火电厂大气污染排放标准》—GB12348—1999《工业企业厂界噪声标准》等有关国家标准。其中设计技术依据：—锅炉热力计算按《锅炉机组热力计算标准方法》—强度计算按GB9222—2008《水管锅炉受压元件强度计算》—烟风阻力计算按《锅炉设备空气动力计算标准方法》等锅炉专业标准三、供用户资料根据《蒸汽锅炉安全技术监察规程》要求，并且保证用户进行锅炉安装、运行、维护和检修有必要的技术依据和资料，锅炉随机提供详尽的技术资料，供用户资料详见：W1305100TM《供客户图纸清单》W1305100JM《供客户技术文件清单》四、锅炉主要技术经济指标和有个数据1、锅炉参数额定蒸发量：130t/h额定蒸汽压力：9.2MPa额定蒸汽温度：540℃额定给水温度：210℃燃料－种类含碳量含氢量含氧最含氮量含硫量含灰量水分挥发分低位发热量Cy％Hy％0y％Ny％Sy％Ay％.Wy％vy％Qdwy％(KJ/Kg)棉花46.115．935．010．320.182.579.92．71.1164601秸秆3、技术经济指标冷风温度：35℃一次风预热温度190℃一、二次风预热温度190℃．二次风占总风量之比1：1排烟温度124℃锅炉热效率92%燃料消耗量22266.02Kg/h燃料粒度要求＜100mm100%＜50mm90%>5mm5%排污率2%设计数据锅炉外形尺寸宽度（锅炉架中心线）24687mm深度（锅炉钢架中心线）32388nm锅筒中心线标度23150mm锅炉本体最高点标高26074mm5、水质要求锅炉的给水、炉水、蒸汽品质均应符合GB12145-19M0《火力发电机组及蒸汽动力设备水汽质量标准》；且符合用户的特殊要求。6、负荷调节：允许的负荷调节范围：40％～100％调节方法：风燃料比调节7、其它技术指标灰与渣的比率：8：2NOx排放量＜450mg/Nm3CO排放量＜650mg/Nm3噪声水平＜85dBA五、锅炉整体布置说明该锅炉是在总结了丹麦BWE公司以往生物质能锅炉的大量设计经验、运行经验，并针对燃料的特点，以及燃烧特性进行开发设计的。1、燃料供应锅炉的主要燃料是棉花秸秆，另外可掺烧碎木片、树枝等生物质燃料。这些燃料经过加工到一定的尺寸后由输料机进入炉顶料仓，然后由几级螺旋给料机送入炉膛下部燃烧。2、燃烧方式选择根据环境保护、洁净燃烧的要球，以及这种生物质燃料的燃烧特性，选用水冷振动炉排前部风力给料的燃烧方式。振动炉排由振动机构、风室、支撑件和炉排水冷壁组成，炉排水冷壁由全膜式壁组成，其上开有许多小孔，一次风进入炉底风室后，再由炉排水冷壁上的小孔进入炉膛，为燃料提供所需的氧。燃料由于强风的作用进入炉膛时被抛至炉排后部，在此处由于高温烟气和一次风的作用逐步预热，干燥、着火、燃烧。随...
