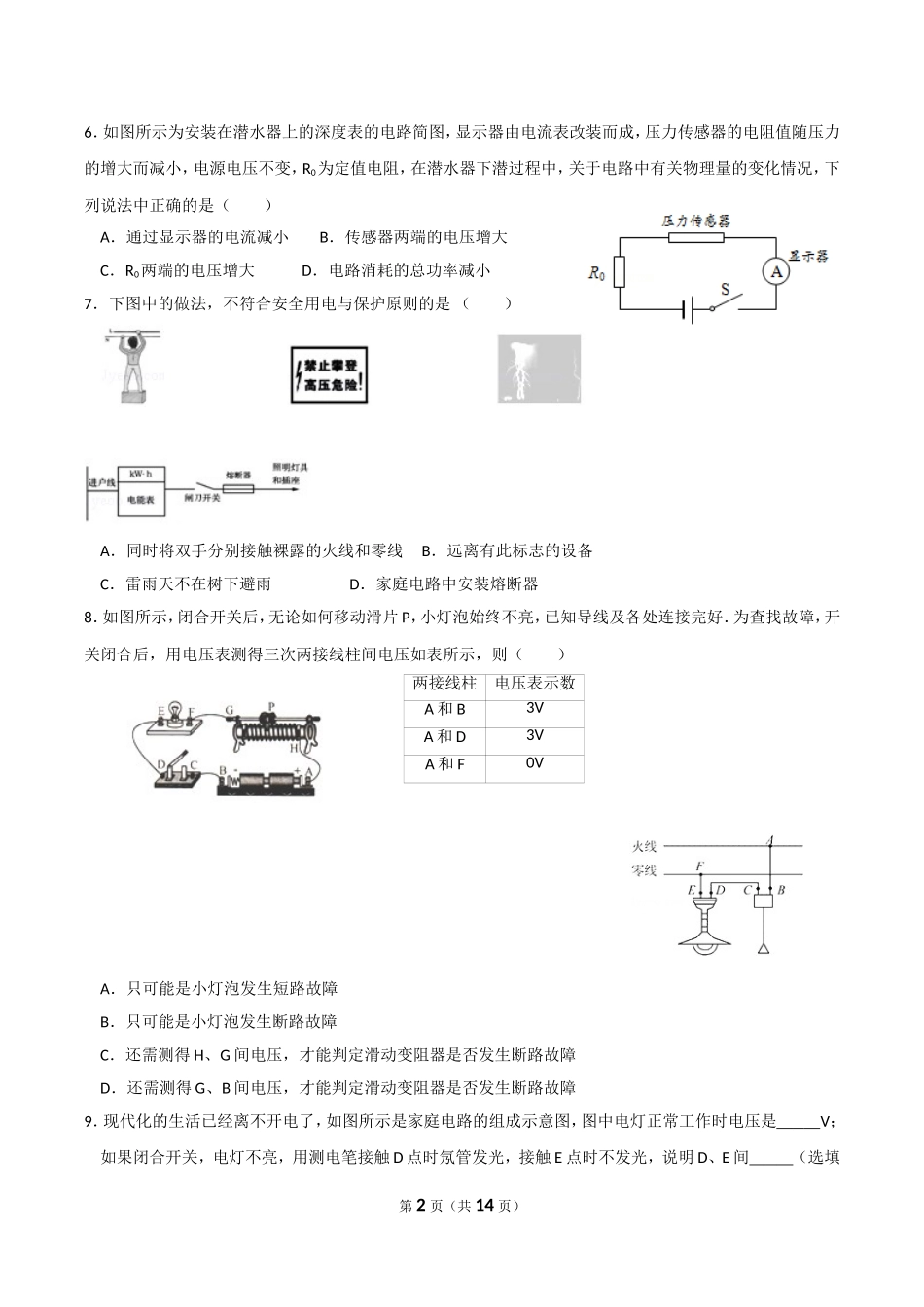

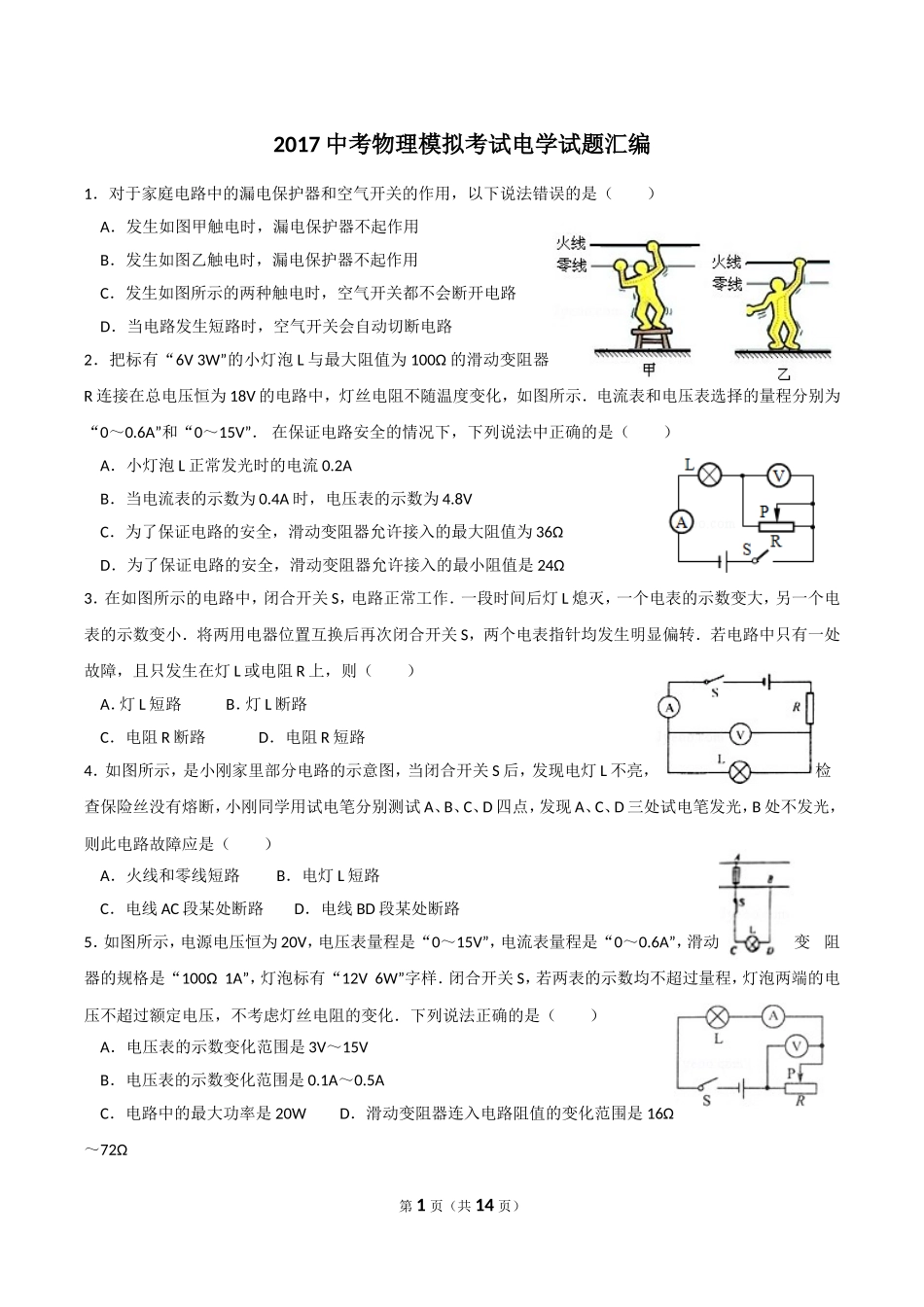

2017中考物理模拟考试电学试题汇编1．对于家庭电路中的漏电保护器和空气开关的作用，以下说法错误的是（）A．发生如图甲触电时，漏电保护器不起作用B．发生如图乙触电时，漏电保护器不起作用C．发生如图所示的两种触电时，空气开关都不会断开电路D．当电路发生短路时，空气开关会自动切断电路2．把标有“6V3W”的小灯泡L与最大阻值为100Ω的滑动变阻器R连接在总电压恒为18V的电路中，灯丝电阻不随温度变化，如图所示．电流表和电压表选择的量程分别为“0～0.6A”和“0～15V”．在保证电路安全的情况下，下列说法中正确的是（）A．小灯泡L正常发光时的电流0.2AB．当电流表的示数为0.4A时，电压表的示数为4.8VC．为了保证电路的安全，滑动变阻器允许接入的最大阻值为36ΩD．为了保证电路的安全，滑动变阻器允许接入的最小阻值是24Ω3．在如图所示的电路中，闭合开关S，电路正常工作．一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小．将两用电器位置互换后再次闭合开关S，两个电表指针均发生明显偏转．若电路中只有一处故障，且只发生在灯L或电阻R上，则（）A．灯L短路B．灯L断路C．电阻R断路D．电阻R短路4．如图所示，是小刚家里部分电路的示意图，当闭合开关S后，发现电灯L不亮，检查保险丝没有熔断，小刚同学用试电笔分别测试A、B、C、D四点，发现A、C、D三处试电笔发光，B处不发光，则此电路故障应是（）A．火线和零线短路B．电灯L短路C．电线AC段某处断路D．电线BD段某处断路5．如图所示，电源电压恒为20V，电压表量程是“0～15V”，电流表量程是“0～0.6A”，滑动变阻器的规格是“100Ω1A”，灯泡标有“12V6W”字样．闭合开关S，若两表的示数均不超过量程，灯泡两端的电压不超过额定电压，不考虑灯丝电阻的变化．下列说法正确的是（）A．电压表的示数变化范围是3V～15VB．电压表的示数变化范围是0.1A～0.5AC．电路中的最大功率是20WD．滑动变阻器连入电路阻值的变化范围是16Ω～72Ω第1页（共14页）6．如图所示为安装在潜水器上的深度表的电路简图，显示器由电流表改装而成，压力传感器的电阻值随压力的增大而减小，电源电压不变，R0为定值电阻，在潜水器下潜过程中，关于电路中有关物理量的变化情况，下列说法中正确的是（）A．通过显示器的电流减小B．传感器两端的电压增大C．R0两端的电压增大D．电路消耗的总功率减小7．下图中的做法，不符合安全用电与保护原则的是（）A．同时将双手分别接触裸露的火线和零线B．远离有此标志的设备C．雷雨天不在树下避雨D．家庭电路中安装熔断器8．如图所示，闭合开关后，无论如何移动滑片P，小灯泡始终不亮，已知导线及各处连接完好．为查找故障，开关闭合后，用电压表测得三次两接线柱间电压如表所示，则（）A．只可能是小灯泡发生短路故障B．只可能是小灯泡发生断路故障C．还需测得H、G间电压，才能判定滑动变阻器是否发生断路故障D．还需测得G、B间电压，才能判定滑动变阻器是否发生断路故障9．现代化的生活已经离不开电了，如图所示是家庭电路的组成示意图，图中电灯正常工作时电压是V；如果闭合开关，电灯不亮，用测电笔接触D点时氖管发光，接触E点时不发光，说明D、E间（选填第2页（共14页）两接线柱电压表示数A和B3VA和D3VA和F0V“短路”或“断路”）．若测电笔接触A至F各点都发光，说明进户零线路（选填“短路”或“断路”）．10．如甲图所示的电路，开关S1（能/不能）实现对灯L1的控制，该电路存在的安全隐患是；如图乙，在进户线的干路上串联一个标有“220V44W”的灯L2，只闭合开关S2时发现L1不亮，L2正常发光，说明L1所在支路（有/没有）短路情况，此时电路中的电流为A，若此时用测电笔接触A点，氖管（会/不会）发光．11．严寒冬季，我国北方哨兵脚上穿有电热靴．一只靴内加热电路如图所示，电源电压恒定，S2为三档旋钮开关（金属片M可分别拨至a、b、c处），电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点．这只电热靴的低温档为6W，则其中温档的功率为W和高温档电功率为W．12．如图甲所示的电路中，电压表V1和V2的示数之比为1：4，则定值电阻R1：R2=；若将电阻R1、R2改接为如图乙所示的电路，则电流表A1、...
