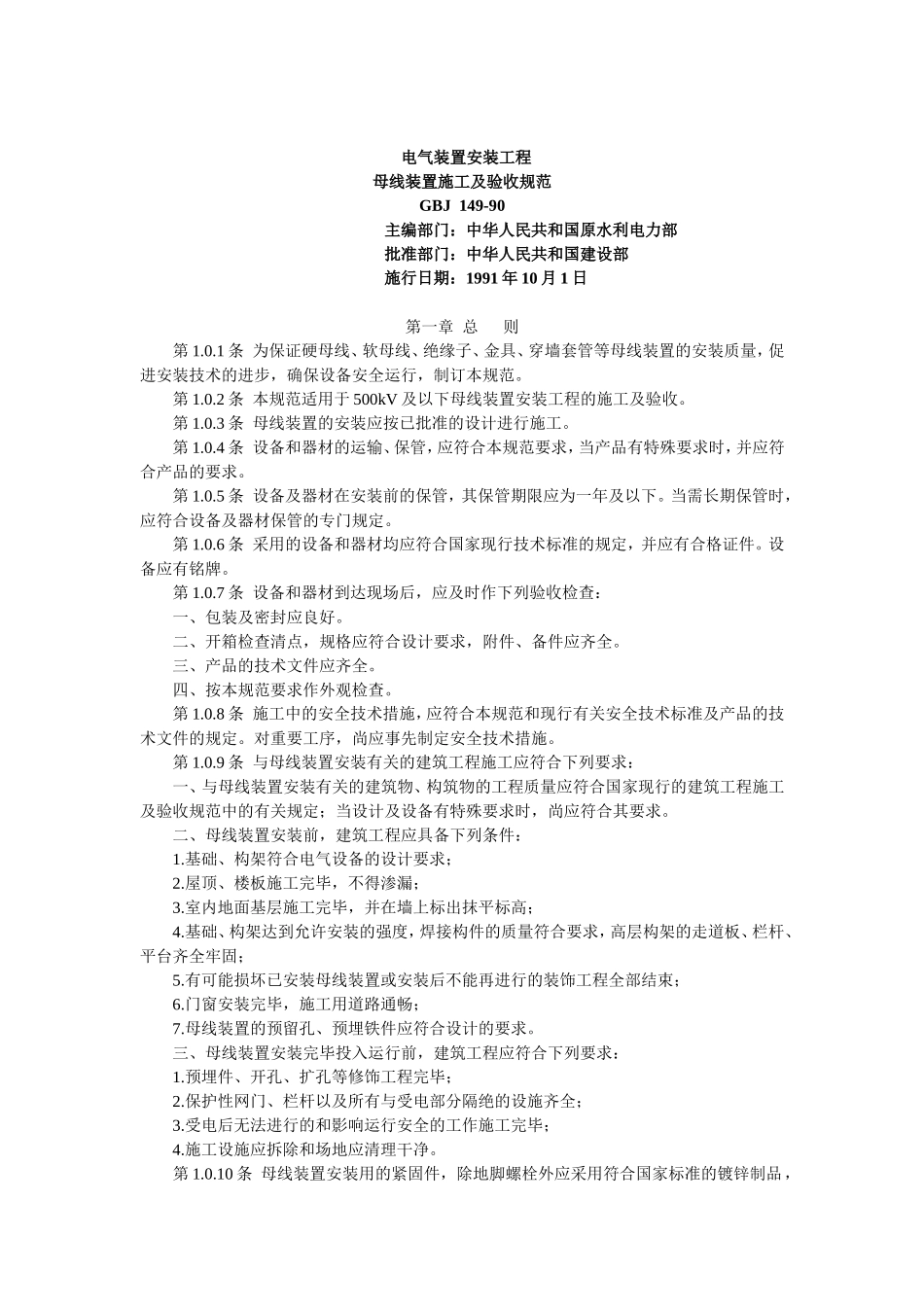

电气装置安装工程母线装置施工及验收规范GBJ149-90主编部门：中华人民共和国原水利电力部批准部门：中华人民共和国建设部施行日期：1991年10月1日第一章总则第1.0.1条为保证硬母线、软母线、绝缘子、金具、穿墙套管等母线装置的安装质量，促进安装技术的进步，确保设备安全运行，制订本规范。第1.0.2条本规范适用于500kV及以下母线装置安装工程的施工及验收。第1.0.3条母线装置的安装应按已批准的设计进行施工。第1.0.4条设备和器材的运输、保管，应符合本规范要求，当产品有特殊要求时，并应符合产品的要求。第1.0.5条设备及器材在安装前的保管，其保管期限应为一年及以下。当需长期保管时，应符合设备及器材保管的专门规定。第1.0.6条采用的设备和器材均应符合国家现行技术标准的规定，并应有合格证件。设备应有铭牌。第1.0.7条设备和器材到达现场后，应及时作下列验收检查：一、包装及密封应良好。二、开箱检查清点，规格应符合设计要求，附件、备件应齐全。三、产品的技术文件应齐全。四、按本规范要求作外观检查。第1.0.8条施工中的安全技术措施，应符合本规范和现行有关安全技术标准及产品的技术文件的规定。对重要工序，尚应事先制定安全技术措施。第1.0.9条与母线装置安装有关的建筑工程施工应符合下列要求：一、与母线装置安装有关的建筑物、构筑物的工程质量应符合国家现行的建筑工程施工及验收规范中的有关规定；当设计及设备有特殊要求时，尚应符合其要求。二、母线装置安装前，建筑工程应具备下列条件：1.基础、构架符合电气设备的设计要求；2.屋顶、楼板施工完毕，不得渗漏；3.室内地面基层施工完毕，并在墙上标出抹平标高；4.基础、构架达到允许安装的强度，焊接构件的质量符合要求，高层构架的走道板、栏杆、平台齐全牢固；5.有可能损坏已安装母线装置或安装后不能再进行的装饰工程全部结束；6.门窗安装完毕，施工用道路通畅；7.母线装置的预留孔、预埋铁件应符合设计的要求。三、母线装置安装完毕投入运行前，建筑工程应符合下列要求：1.预埋件、开孔、扩孔等修饰工程完毕；2.保护性网门、栏杆以及所有与受电部分隔绝的设施齐全；3.受电后无法进行的和影响运行安全的工作施工完毕；4.施工设施应拆除和场地应清理干净。第1.0.10条母线装置安装用的紧固件，除地脚螺栓外应采用符合国家标准的镀锌制品，户外使用的紧固件应用热镀锌制品。第1.0.11条绝缘子及穿墙套管的瓷件，应符合现行国家标准《高压绝缘子瓷件技术条件》和有关电瓷产品技术条件的规定。第1.0.12条母线装置的施工及验收除按本规范的规定执行外，尚应符合国家现行的有关标准规范的规定。第二章母线安装第一节一般规定第2.1.1条母线装置采用的设备和器材，在运输与保管中应采用防腐蚀性气体侵蚀及机械损伤的包装。第2.1.2条铜、铝母线、铝合金管母线当无出厂合格证件或资料不全时，以及对材质有怀疑时，应按表2.1.2的要求进行检验。表2.1.2母线的机械性能和电阻率母线名称母线型号最小抗拉强度(N/mm2)①最小伸长率(%)20℃时最大电阻率(Ω·mm2/m)铜母线TMY25560.01777铝母线LMY11530.0290铝合金管母线LF21Y137—0.0373注：①1N/mm2=1MPa第2.1.3条母线表面应光洁平整，不应有裂纹、折皱、夹杂物及变形和扭曲现象。第2.1.4条成套供应的封闭母线、插接母线槽的各段应标志清晰，附件齐全，外壳无变形，内部无损伤。螺栓固定的母线搭接面应平整，其镀银层不应有麻面、起皮及未覆盖部分。第2.1.5条各种金属构件的安装螺孔不应采用气焊割孔或电焊吹孔。第2.1.6条金属构件及母线的防腐处理应符合下列要求：一、金属构件除锈应彻底，防腐漆应涂刷均匀，粘合牢固，不得有起层、皱皮等缺陷；二、母线涂漆应均匀，无起层、皱皮等缺陷；三、在有盐雾、空气相对湿度接近100%及含腐蚀性气体的场所，室外金属构件应采用热镀锌；四、在有盐雾及含有腐蚀性气体的场所，母线应涂防腐涂料。第2.1.7条支柱绝缘子底座、套管的法兰、保护网(罩)等不带电的金属构件应按现行国家标准《电气装置安装工程接地装置施工及验收规范》的规定进行接地。接地线宜排列整齐，方向一致。第2.1.8条母线与母线，母线与分支线，母线与电器接...
