15吨QD双梁起重机遥控器改造技术协议VIP免费

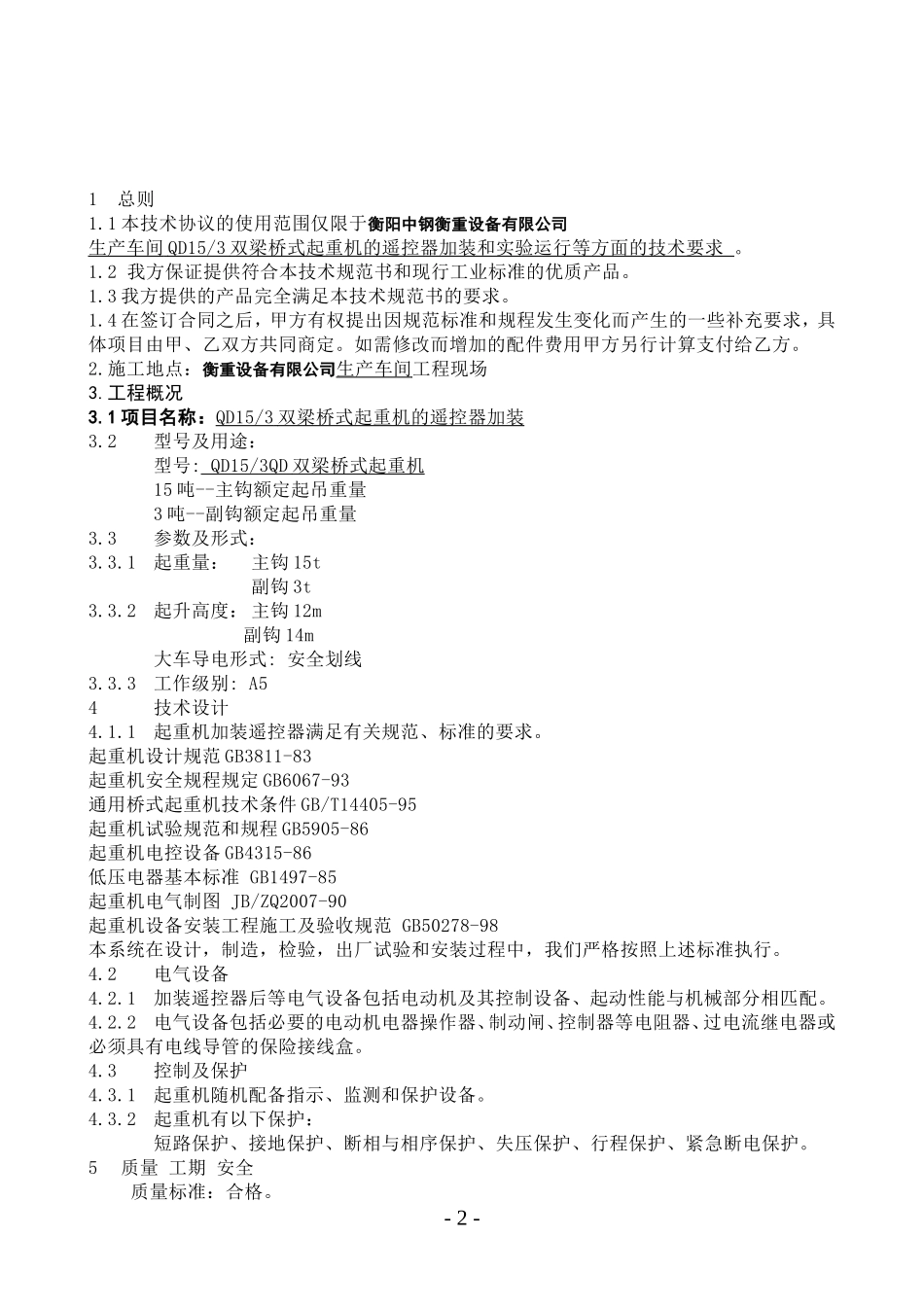

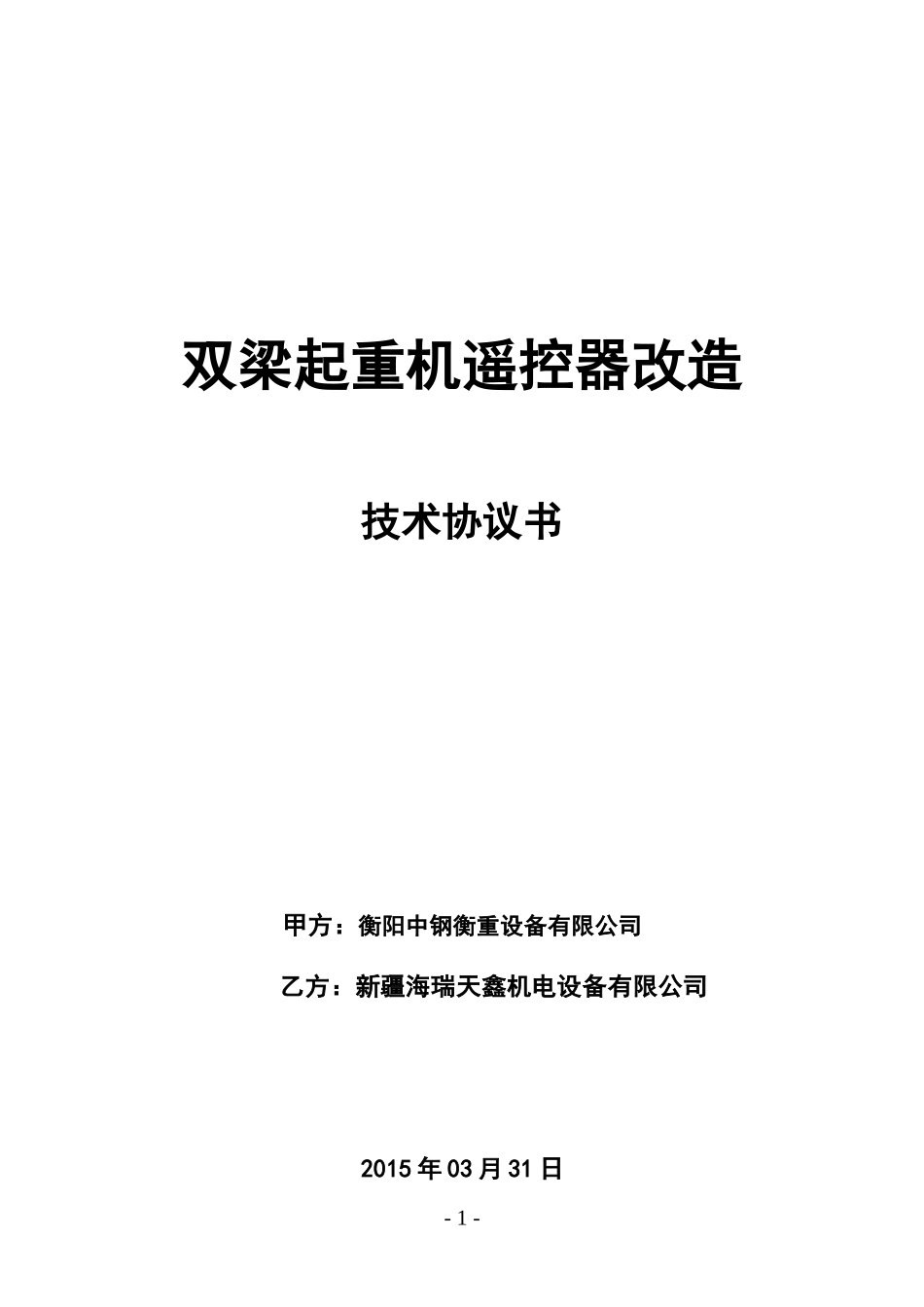

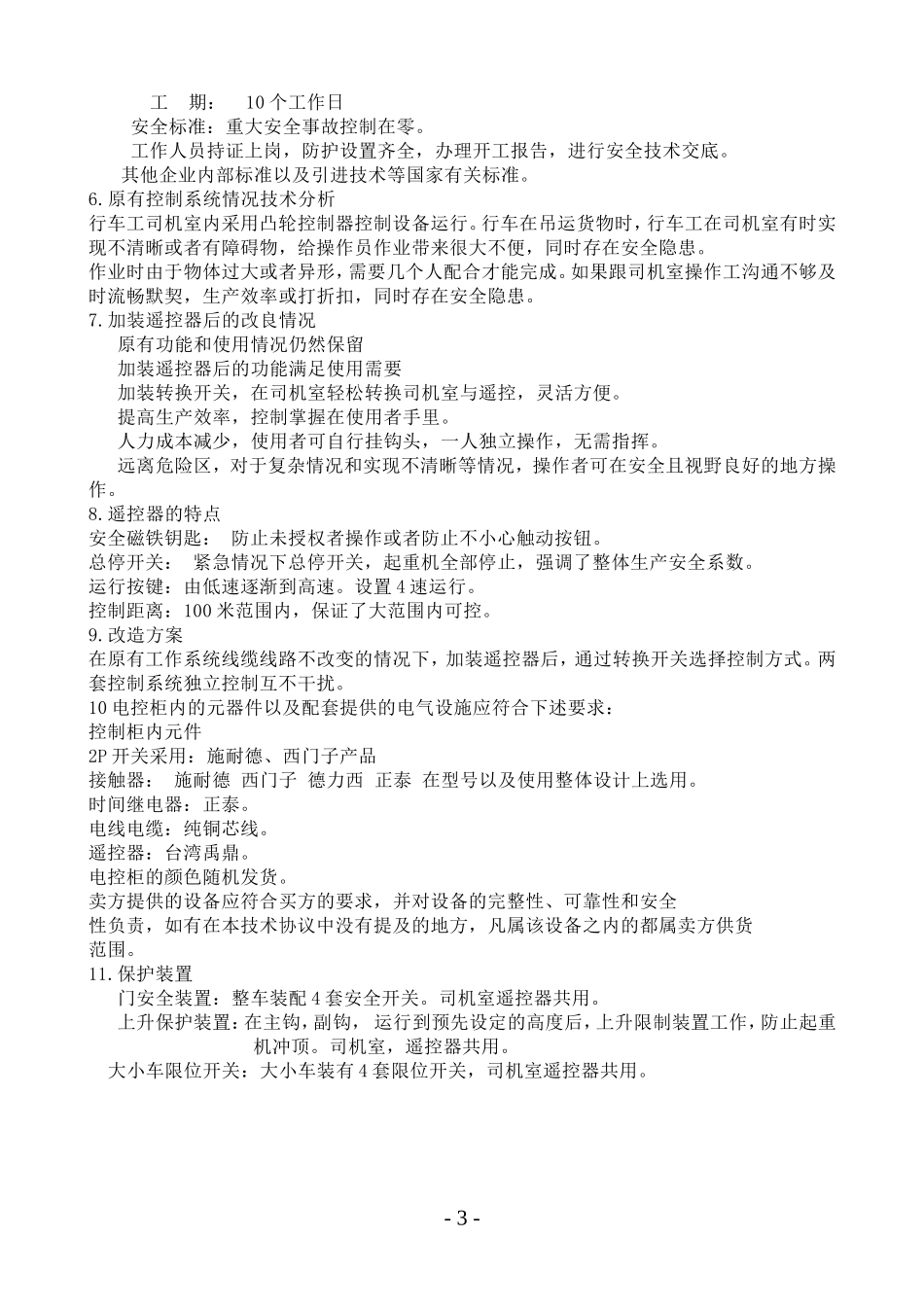

双梁起重机遥控器改造技术协议书甲方：衡阳中钢衡重设备有限公司乙方：新疆海瑞天鑫机电设备有限公司2015年03月31日-1-1总则1.1本技术协议的使用范围仅限于衡阳中钢衡重设备有限公司生产车间QD15/3双梁桥式起重机的遥控器加装和实验运行等方面的技术要求。1.2我方保证提供符合本技术规范书和现行工业标准的优质产品。1.3我方提供的产品完全满足本技术规范书的要求。1.4在签订合同之后，甲方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由甲、乙双方共同商定。如需修改而增加的配件费用甲方另行计算支付给乙方。2.施工地点：衡重设备有限公司生产车间工程现场3.工程概况3.1项目名称：QD15/3双梁桥式起重机的遥控器加装3.2型号及用途：型号:QD15/3QD双梁桥式起重机15吨--主钩额定起吊重量3吨--副钩额定起吊重量3.3参数及形式：3.3.1起重量：主钩15t副钩3t3.3.2起升高度：主钩12m副钩14m大车导电形式:安全划线3.3.3工作级别:A54技术设计4.1.1起重机加装遥控器满足有关规范、标准的要求。起重机设计规范GB3811-83起重机安全规程规定GB6067-93通用桥式起重机技术条件GB/T14405-95起重机试验规范和规程GB5905-86起重机电控设备GB4315-86低压电器基本标准GB1497-85起重机电气制图JB/ZQ2007-90起重机设备安装工程施工及验收规范GB50278-98本系统在设计，制造，检验，出厂试验和安装过程中，我们严格按照上述标准执行。4.2电气设备4.2.1加装遥控器后等电气设备包括电动机及其控制设备、起动性能与机械部分相匹配。4.2.2电气设备包括必要的电动机电器操作器、制动闸、控制器等电阻器、过电流继电器或必须具有电线导管的保险接线盒。4.3控制及保护4.3.1起重机随机配备指示、监测和保护设备。4.3.2起重机有以下保护：短路保护、接地保护、断相与相序保护、失压保护、行程保护、紧急断电保护。5质量工期安全质量标准：合格。-2-工期：10个工作日安全标准：重大安全事故控制在零。工作人员持证上岗，防护设置齐全，办理开工报告，进行安全技术交底。其他企业内部标准以及引进技术等国家有关标准。6.原有控制系统情况技术分析行车工司机室内采用凸轮控制器控制设备运行。行车在吊运货物时，行车工在司机室有时实现不清晰或者有障碍物，给操作员作业带来很大不便，同时存在安全隐患。作业时由于物体过大或者异形，需要几个人配合才能完成。如果跟司机室操作工沟通不够及时流畅默契，生产效率或打折扣，同时存在安全隐患。7.加装遥控器后的改良情况原有功能和使用情况仍然保留加装遥控器后的功能满足使用需要加装转换开关，在司机室轻松转换司机室与遥控，灵活方便。提高生产效率，控制掌握在使用者手里。人力成本减少，使用者可自行挂钩头，一人独立操作，无需指挥。远离危险区，对于复杂情况和实现不清晰等情况，操作者可在安全且视野良好的地方操作。8.遥控器的特点安全磁铁钥匙：防止未授权者操作或者防止不小心触动按钮。总停开关：紧急情况下总停开关，起重机全部停止，强调了整体生产安全系数。运行按键：由低速逐渐到高速。设置4速运行。控制距离：100米范围内，保证了大范围内可控。9.改造方案在原有工作系统线缆线路不改变的情况下，加装遥控器后，通过转换开关选择控制方式。两套控制系统独立控制互不干扰。10电控柜内的元器件以及配套提供的电气设施应符合下述要求：控制柜内元件2P开关采用：施耐德、西门子产品接触器：施耐德西门子德力西正泰在型号以及使用整体设计上选用。时间继电器：正泰。电线电缆：纯铜芯线。遥控器：台湾禹鼎。电控柜的颜色随机发货。卖方提供的设备应符合买方的要求，并对设备的完整性、可靠性和安全性负责，如有在本技术协议中没有提及的地方，凡属该设备之内的都属卖方供货范围。11.保护装置门安全装置：整车装配4套安全开关。司机室遥控器共用。上升保护装置：在主钩，副钩，运行到预先设定的高度后，上升限制装置工作，防止起重机冲顶。司机室，遥控器共用。大小车限位开关：大小车装有4套限位开关，司机室遥控器共用。-3-
