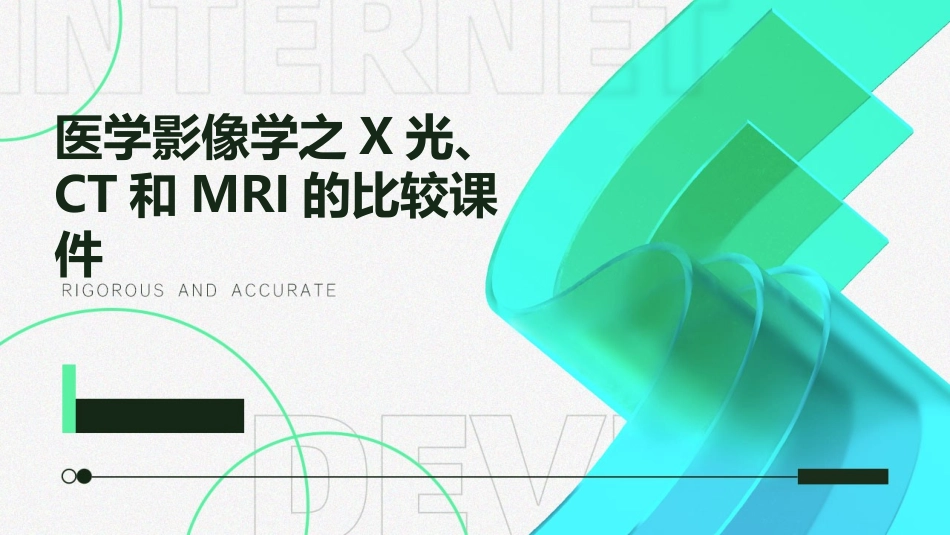

医学影像学之X光、CT和MRI的比较课件VIP免费

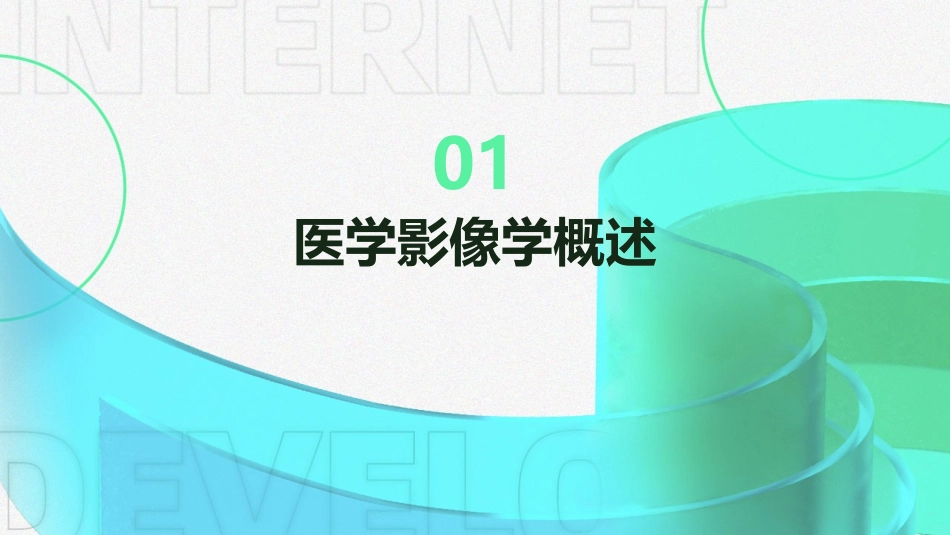

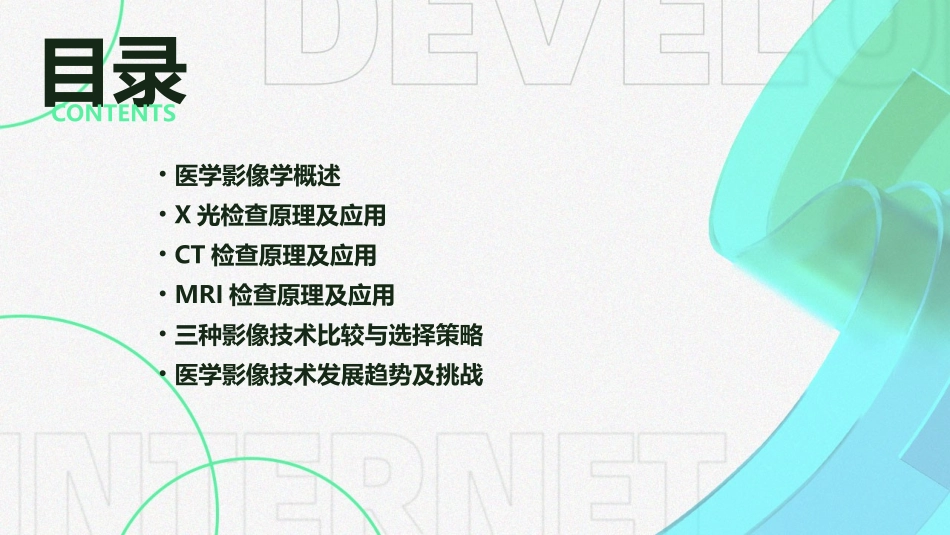

医学影像学之X光、CT和MRI的比较课件•医学影像学概述•X光检查原理及应用•CT检查原理及应用•MRI检查原理及应用•三种影像技术比较与选择策略•医学影像技术发展趋势及挑战目录CONTENTS01医学影像学概述定义医学影像学是研究借助于某种介质（如X射线、电磁场、超声波等）与人体相互作用，把人体内部组织器官结构、密度以影像方式表现出来，供诊断医师根据影像提供的信息进行判断，从而对人体健康状况进行评价的一门科学。发展历程从1895年德国物理学家威廉·康拉德·伦琴发现X射线以来，医学影像学经历了从X光、计算机断层摄影（CT）到磁共振成像（MRI）等多个阶段的技术革新和发展。定义与发展历程医学影像技术为医生提供了直观、准确的病灶信息和解剖结构，有助于医生做出准确的诊断和制定治疗方案。辅助诊断与传统的剖开检查相比，医学影像技术具有无创、无痛、安全等优点，减少了患者的痛苦和风险。无创检查部分医学影像技术如超声、MRI等可以实时监测患者的生理功能和病情变化，为医生提供及时的反馈和调整治疗方案的依据。实时监测医学影像技术在临床应用中重要性X光利用X射线穿透人体组织时，不同组织对X射线的吸收程度不同，从而在胶片或数字成像设备上形成图像。具有操作简便、成像快速、费用较低等特点，但对于软组织和复杂结构的显示效果有限。CT即计算机断层摄影，利用X射线源和探测器围绕人体旋转，采集多个角度的X射线数据，通过计算机重建形成三维图像。具有分辨率高、结构清晰、可多角度观察等特点，但辐射剂量相对较高。MRI即磁共振成像，利用磁场和射频脉冲使人体内的氢原子发生共振，通过接收共振信号并重建形成图像。具有无辐射、软组织分辨率高、可多参数成像等特点，但对于某些患者如装有心脏起搏器或金属植入物等可能存在禁忌。常见医学影像技术分类及特点02X光检查原理及应用通过高速电子撞击金属靶产生X射线，具有波长短、能量大的特点。X射线产生穿透性感光效应X射线能够穿透人体组织，不同组织对X射线的吸收程度不同，形成明暗不同的影像。利用特殊的感光材料或数字成像技术记录穿透人体后的X射线，形成可见图像。030201X光检查基本原理包括便携式X光机和固定式X光机，用于常规透视和摄影检查。普通X光机利用成像板代替胶片接收X射线，通过激光扫描读取信息并转换为数字图像。计算机X线摄影系统（CR）直接将X射线转换为数字信号，具有更高的分辨率和动态范围。数字X线摄影系统（DR）根据检查部位和目的选择合适的设备和技术参数，摆放患者体位并进行曝光，获取图像后进行后处理和分析。操作方法X光设备类型及操作方法广泛应用于骨骼系统、呼吸系统、消化系统、泌尿系统等多个领域的疾病诊断。应用范围操作简便、快速、成本低廉；对骨骼等硬组织有很好的显示效果；可用于动态观察和特殊造影检查。优势分析临床应用范围与优势分析严格控制曝光条件和次数，避免不必要的重复检查；做好患者和医护人员的防护措施，减少辐射损伤。X射线检查属于电离辐射，长期过量接触可能对人体造成危害；需遵循国家相关法规和标准，确保设备安全、人员资质和环境条件符合要求。注意事项与辐射安全问题辐射安全注意事项03CT检查原理及应用CT检查基本原理介绍X线束扫描CT检查利用X线束对人体某部一定厚度的层面进行扫描，获取该层面的组织结构信息。信号转换与处理探测器接收透过层面的X线，经光电转换、模拟/数字转换器转换后，输入计算机进行处理，形成图像。断层成像通过连续层面的扫描和图像处理，可获得人体被检部位的断层图像，以显示病变的位置、形态和密度等信息。普通CT扫描，无需注射造影剂，适用于大多数常规检查。平扫CT注射造影剂后进行扫描，可更清晰地显示病变的血管结构和组织灌注情况。增强CT扫描如高分辨率CT、低剂量CT等，可根据具体需求选择合适的扫描方式。特殊扫描方式CT设备类型及扫描方式选择临床应用范围CT检查广泛应用于颅脑、胸部、腹部、盆腔、脊柱和四肢等部位的疾病诊断，如肿瘤、炎症、创伤等。优势分析CT检查具有扫描速度快、图像清晰度高、可多角度重建等优点，对于病变的定位、定性和鉴别诊断具有重要价值。临床应用范围与优势分析采用...
