天天练习(串并联)VIP免费

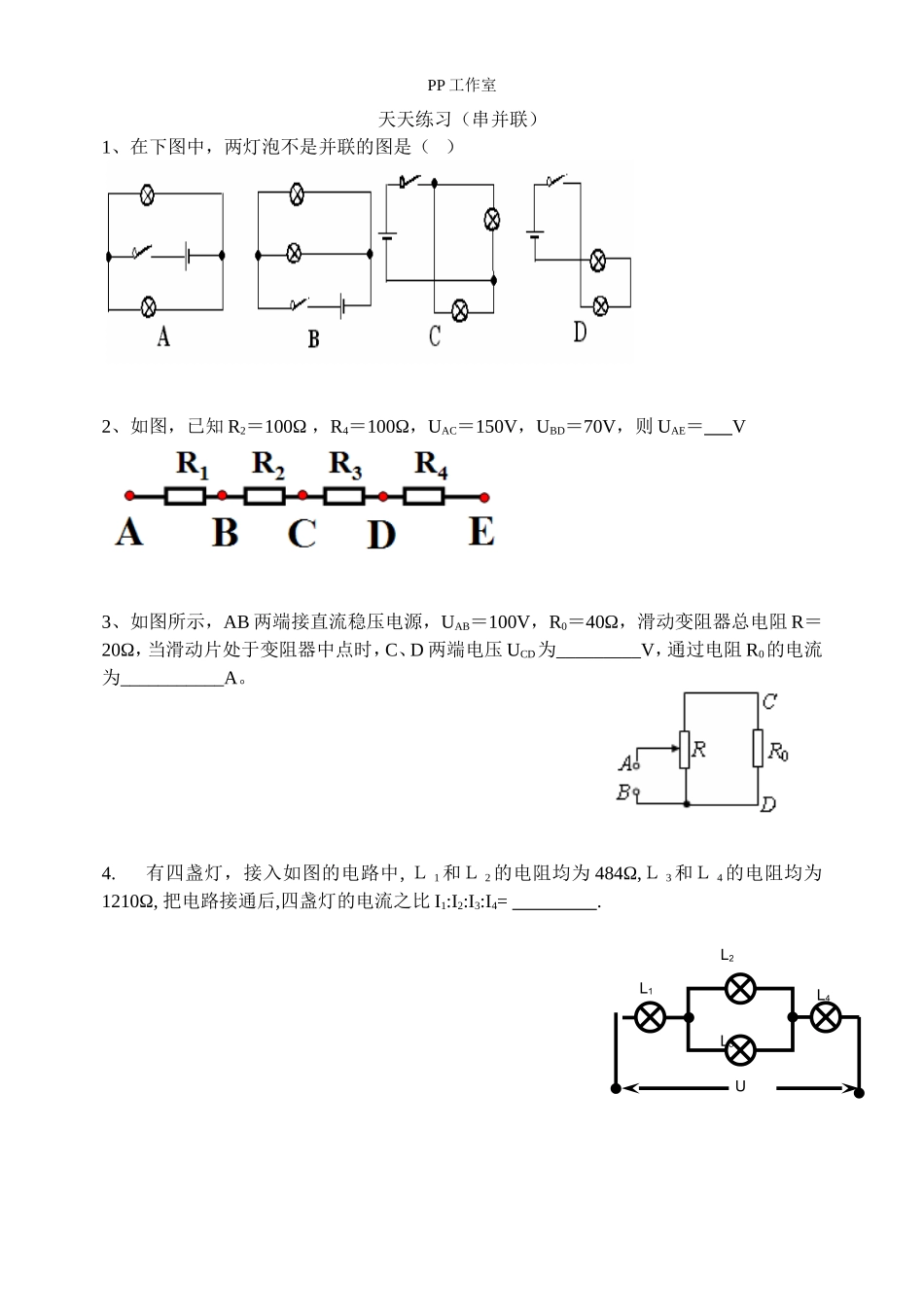

天天练习(串并联)_第1页
1/3

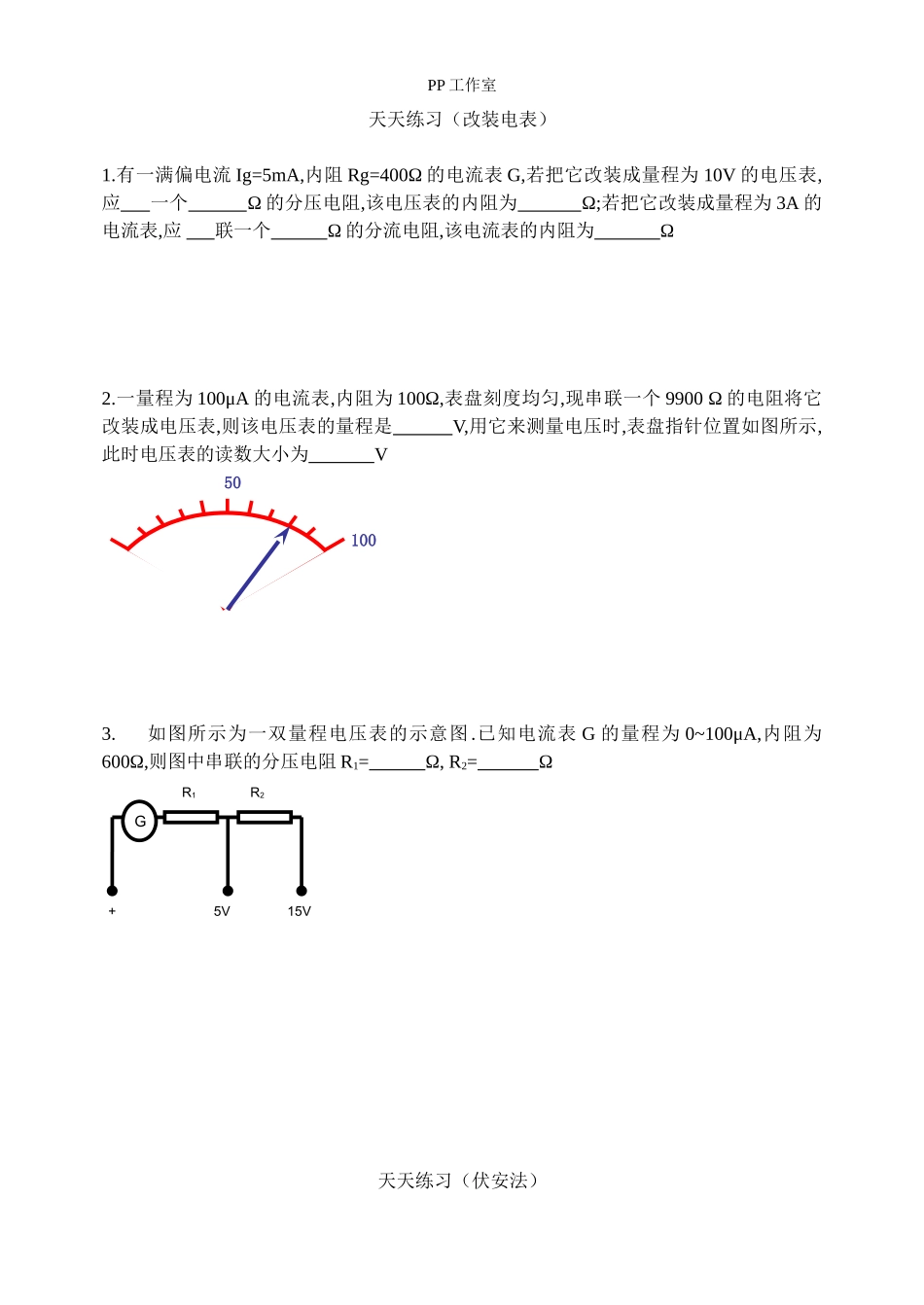

天天练习(串并联)_第2页
2/3
天天练习(串并联)_第3页
3/3
L1L3L4UL2PP工作室天天练习(串并联)1、在下图中,两灯泡不是并联的图是()2、如图,已知R2=100Ω,R4=100Ω,UAC=150V,UBD=70V,则UAE=V3、如图所示,AB两端接直流稳压电源,UAB=100V,R0=40Ω,滑动变阻器总电阻R=20Ω,当滑动片处于变阻器中点时,C、D两端电压UCD为_________V,通过电阻R0的电流为___________A。4.有四盏灯,接入如图的电路中,L1和L2的电阻均为484Ω,L3和L4的电阻均为1210Ω,把电路接通后,四盏灯的电流之比I1:I2:I3:I4=.PP工作室天天练习(改装电表)1.有一满偏电流Ig=5mA,内阻Rg=400Ω的电流表G,若把它改装成量程为10V的电压表,应一个Ω的分压电阻,该电压表的内阻为Ω;若把它改装成量程为3A的电流表,应联一个Ω的分流电阻,该电流表的内阻为Ω2.一量程为100μA的电流表,内阻为100Ω,表盘刻度均匀,现串联一个9900Ω的电阻将它改装成电压表,则该电压表的量程是V,用它来测量电压时,表盘指针位置如图所示,此时电压表的读数大小为V3.如图所示为一双量程电压表的示意图.已知电流表G的量程为0~100μA,内阻为600Ω,则图中串联的分压电阻R1=Ω,R2=Ω天天练习(伏安法)50100GR1R2+5V15VPP工作室
