光缆工程知识课件VIP免费

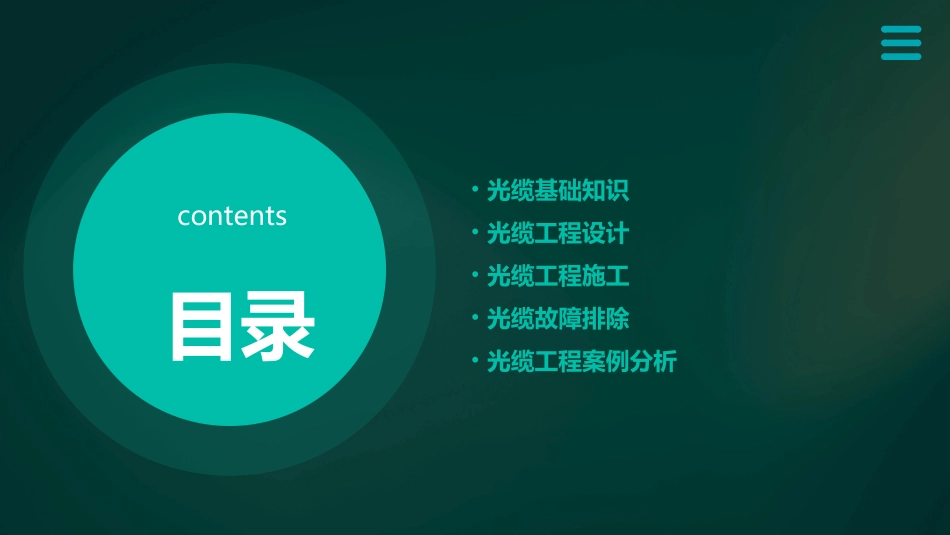

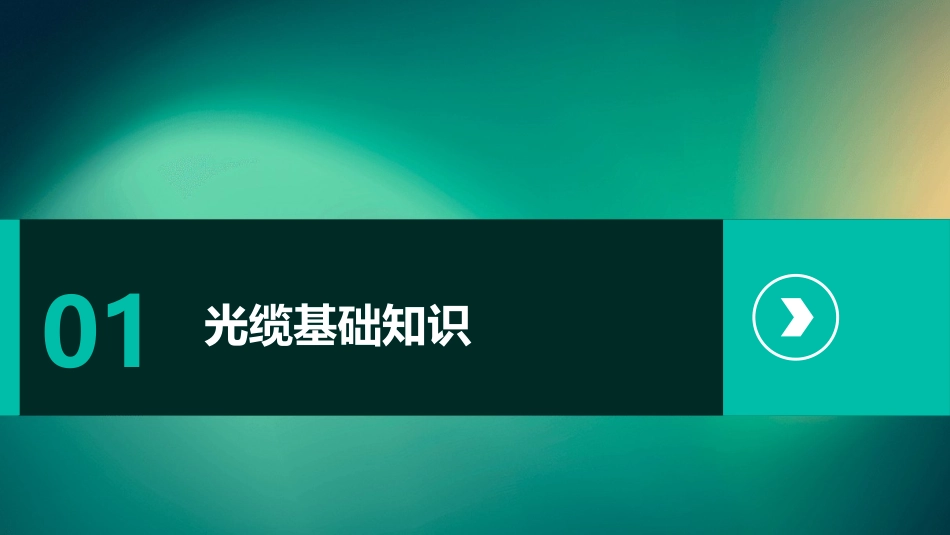

光缆工程知识课件目录contents•光缆基础知识•光缆工程设计•光缆工程施工•光缆故障排除•光缆工程案例分析01光缆基础知识光缆是一种由光导纤维和保护套组成的光传输介质，用于传输光信号。总结词光缆由多根光导纤维组成，这些光导纤维被包覆在保护套内，以保护光纤不受外界环境的影响。光缆具有轻便、柔软、耐腐蚀等特点，是现代通信网络中最重要的传输介质之一。详细描述光缆的定义与组成光缆可以根据不同的分类标准进行分类，如按传输速率、传输距离、工作环境等。不同类型的光缆具有不同的特点和应用场景。总结词根据传输速率，光缆可分为单模光缆和多模光缆。单模光缆主要用于长距离、高速通信，而多模光缆则适用于短距离、低速通信。根据传输距离，光缆可分为短距离光缆和长距离光缆，分别适用于局域网和长途通信。此外，光缆还可以根据工作环境进行分类，如室内光缆和室外光缆。详细描述光缆的分类与特点光缆的应用场景光缆广泛应用于通信、电力、交通等领域，是现代信息社会不可或缺的基础设施之一。总结词在通信领域，光缆用于实现长距离、高速的数据传输，是互联网、广播电视、电话通信等业务的主要传输介质。在电力领域，光缆用于实现高压电力线路的通信和控制功能。在交通领域，光缆用于铁路、公路、航空等领域的通信和控制。此外，光缆还广泛应用于军事、航天等领域。详细描述02光缆工程设计光缆路由选择是光缆工程中的重要环节，需要考虑多种因素，包括线路长度、地形、建筑物分布、地下管线等。在进行光缆路由选择时，需要综合考虑线路长度和地形，以确定最合适的线路走向。同时，需要避开建筑物分布密集的区域，并尽量减少与其他地下管线的交叉。光缆路由选择光缆容量与规格是光缆工程设计中的关键参数，需要根据实际需求进行选择。光缆容量是指光缆中光纤的数量，而光缆规格则是指光缆的外径和重量等参数。在选择时，需要根据传输容量、传输距离、光纤类型等因素进行综合考虑，以确保所选的光缆容量与规格能够满足实际需求。光缆容量与规格光缆敷设方式的选择对于光缆工程的施工难度和成本有着重要影响。根据不同的环境和需求，可以选择架空敷设、管道敷设、直埋敷设等多种方式。架空敷设适用于跨越河流、山谷等特殊地形，管道敷设适用于城市道路等需要保护性敷设的环境，而直埋敷设则适用于一般地形和环境。在选择敷设方式时，需要考虑施工难度、成本、维护等因素。光缆敷设方式VS光缆接续与终端是光缆工程中的重要环节，需要采用专业的技术和设备进行操作。光缆接续是指将两根光缆连接在一起的过程，而终端则是将光缆接入到设备的过程。在进行接续和终端时，需要采用专业的技术和设备，如熔接机、光纤切割器等，以确保接续和终端的质量和稳定性。同时，还需要注意保护光纤的弯曲半径，避免过度弯曲导致光纤损坏。光缆接续与终端03光缆工程施工勘察现场设计图纸物料准备人员组织施工前的准备01020304对施工地点进行实地勘察，了解地形、地貌及周边环境，以便制定合适的施工方案。根据勘察结果，设计光缆路由图、敷设方式等，确保施工的顺利进行。根据施工需要，准备足够的光缆、光缆接头、熔接机等设备和材料。合理安排施工人员，明确各岗位的职责，确保施工的有序进行。在施工过程中，务必采取必要的安全措施，如佩戴安全帽、使用安全绳等，确保施工人员的安全。安全措施在敷设和搬运过程中，要特别注意光缆的保护，避免光缆受到挤压、摩擦和过度弯曲。光缆保护在熔接过程中，要严格遵守操作规程，确保熔接质量，提高光缆的传输性能。熔接工艺在施工过程中，应定期对已敷设的光缆进行质量检测，确保施工质量。质量检测施工中的注意事项完成施工后，应对光缆进行全面的性能测试，如损耗、传输距离等，确保光缆满足设计要求。性能测试文档整理定期维护应急处理整理施工过程中的相关资料，如设计图纸、施工记录、检测报告等，以便后期维护和管理。制定合理的维护计划，定期对光缆进行巡检和维护，确保光缆的正常运行。针对可能出现的突发情况，制定应急预案，以便在出现故障时能迅速响应，降低故障影响。施工后的检测与维护04光缆故障排除光缆断裂、光缆损耗增大...
