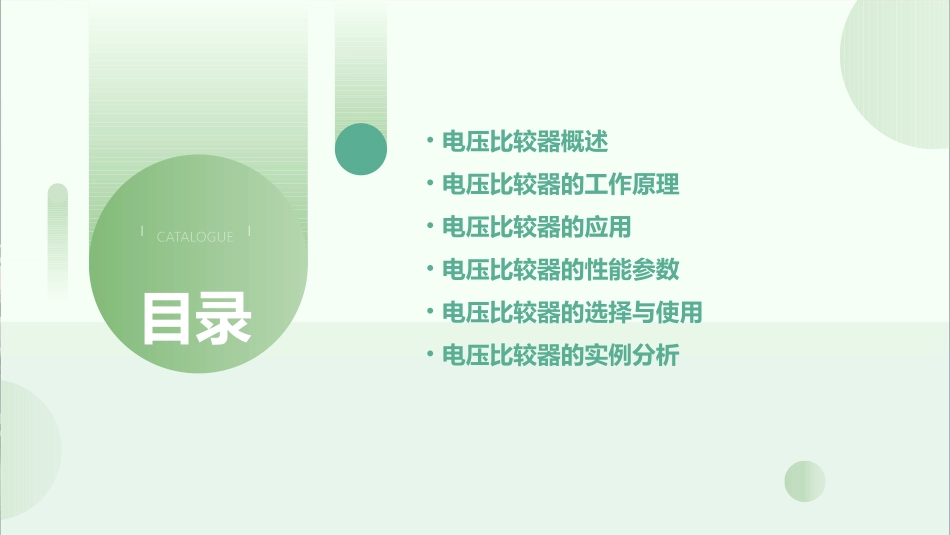

电压比较器解读课件CATALOGUE目录•电压比较器概述•电压比较器的工作原理•电压比较器的应用•电压比较器的性能参数•电压比较器的选择与使用•电压比较器的实例分析电压比较器概述01电压比较器是一种电子器件，用于比较两个电压的大小，并根据比较结果输出相应的电信号。总结词电压比较器是一种具有输入和输出端的电子器件，其工作原理是将两个输入电压进行比较，并根据比较结果输出相应的电信号。当输入电压满足一定条件时，电压比较器会输出高电平或低电平信号，以实现电压的比较和逻辑控制等功能。详细描述电压比较器的定义总结词电压比较器在电子系统中具有多种应用，如信号处理、模拟数字转换、阈值检测等。要点一要点二详细描述电压比较器在电子系统中具有多种应用。在信号处理方面，电压比较器可以将模拟信号转换为数字信号，或者对模拟信号进行阈值检测等操作。在模拟数字转换方面，电压比较器可以将模拟信号与参考电压进行比较，从而实现模拟信号到数字信号的转换。此外，电压比较器还可以用于波形生成、振荡器控制等多种应用。电压比较器的作用总结词根据结构和工作原理的不同，电压比较器可分为模拟比较器和数字比较器两大类。详细描述根据结构和工作原理的不同，电压比较器可分为模拟比较器和数字比较器两大类。模拟比较器是根据模拟信号的大小进行比较的器件，其输出结果为模拟信号。数字比较器则是根据数字信号的大小进行比较的器件，其输出结果为数字信号。此外，根据输入信号的个数，电压比较器又可以分为单输入和双输入两种类型。电压比较器的分类电压比较器的工作原理02电压比较器是一种电子器件，用于比较两个输入电压的大小，并输出相应的逻辑信号。它通常由一个差分输入电路和一个输出放大器组成，差分输入电路将两个输入电压进行比较，输出放大器则将比较结果放大并输出。电压比较器的工作原理基于运算放大器的原理，通过负反馈和开环增益来提高比较精度和速度。电压比较器的工作原理简介在这个工作区，电压比较器的输出电压随着输入差分电压的增加而线性增加，直到达到阈值电压。线性工作区的范围和线性度取决于运算放大器的性能参数和电路设计。电压比较器的线性工作区是指输入差分电压在一定范围内时，输出电压与输入差分电压成线性关系。电压比较器的线性工作区阈值电压是指当输入差分电压达到某一特定值时，电压比较器的输出状态发生跳变的电压值。阈值电压是电压比较器的一个重要参数，它决定了输出状态发生跳变的临界点。阈值电压的大小取决于电路设计、电源电压、温度和制造工艺等因素。电压比较器的阈值电压电压比较器的应用03电压比较器在模拟电路中的应用信号处理电压比较器可用于信号的幅度检测、滤波、整形等，实现信号的提取、放大和转换。模拟电路保护电压比较器可以作为模拟电路的保护元件，通过比较输入电压与预设阈值，实现过压、欠压等异常情况的保护。电源控制电压比较器可用于电源控制电路，通过比较电源电压与参考电压，实现对电源的稳压、过压保护等功能。电压比较器在时序逻辑电路中用于检测时钟信号的幅度和相位，确保数字电路的正常运行。时序逻辑阈值检测高速数据传输电压比较器用于检测数字信号的阈值，将模拟信号转换为数字信号，实现数字逻辑功能。电压比较器在高速数据传输电路中用于接收和发送高速数字信号，确保数据传输的准确性和稳定性。030201电压比较器在数字电路中的应用电压比较器可将传感器的模拟信号转换为数字信号，便于微控制器或处理器进行数据处理。模拟信号转换对于微弱的传感器信号，电压比较器可用于信号的放大，提高信号的幅度和信噪比。信号放大电压比较器用于检测传感器的输出信号是否超过预设阈值，实现传感器的报警、控制等功能。阈值检测与比较电压比较器在传感器接口中的应用电压比较器的性能参数04总结词输入失调电压是描述电压比较器性能的重要参数，它表示输入端在没有输入信号时，输出端产生的电压差。详细描述输入失调电压是电压比较器的一个重要参数，它反映了电压比较器的精度和稳定性。通常情况下，输入失调电压越小，电压比较器的性能越好。在选择电压比较器时，需要根据实际需求考虑输...
