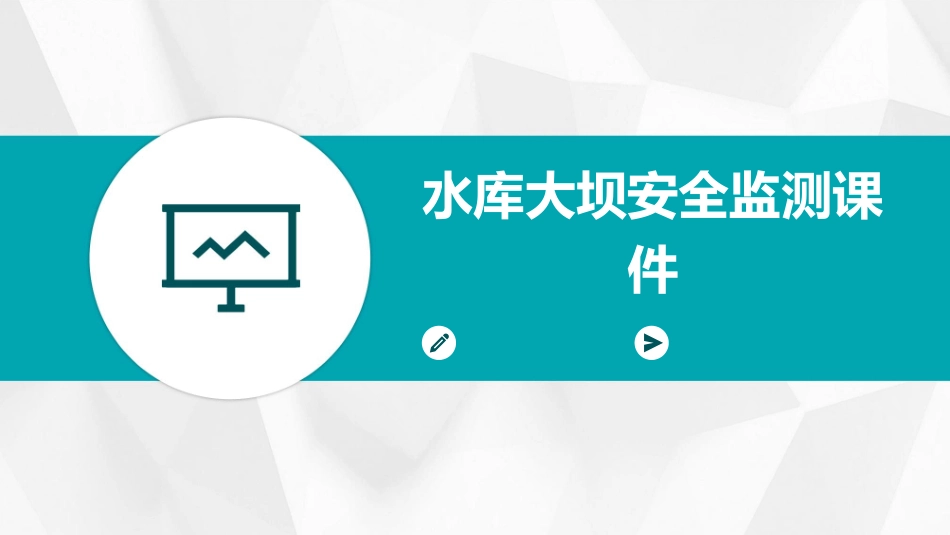

水库大坝安全监测课件VIP免费

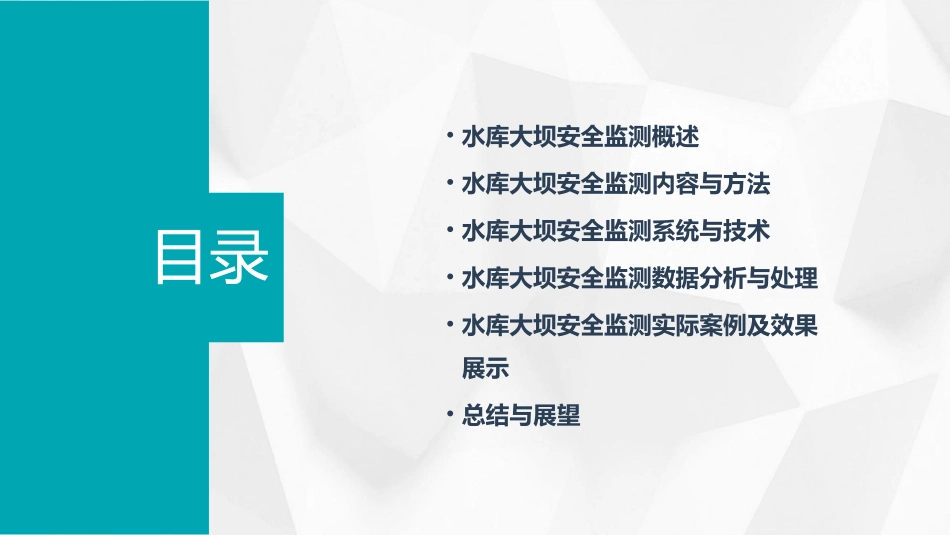

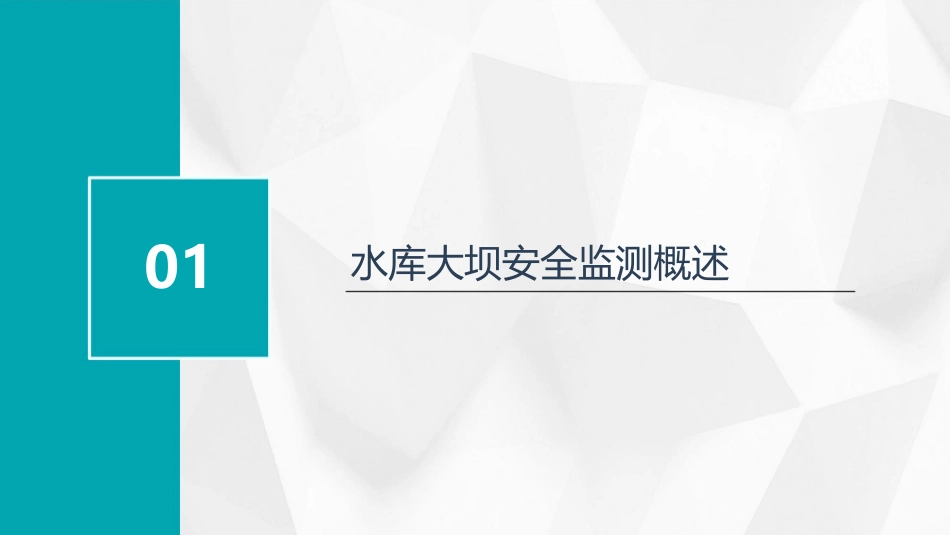

水库大坝安全监测课件目录•水库大坝安全监测概述•水库大坝安全监测内容与方法•水库大坝安全监测系统与技术•水库大坝安全监测数据分析与处理•水库大坝安全监测实际案例及效果展示•总结与展望水库大坝安全监测概述01通过安全监测，可以及时获取大坝的状态信息，对其安全状况进行评估，为采取必要的维护和修复措施提供依据。水库大坝安全监测是指对水库大坝在建设和运行过程中，对其结构安全性和稳定性实施的一系列监测措施。水库大坝安全监测的定义01确保大坝安全运行通过监测，可以及时发现大坝的结构损伤和异常变化，采取措施进行维修和加固，避免因结构失效导致的事故。02提高大坝使用寿命通过对大坝的实时监测和维护，可以延长其使用寿命，减少因自然因素和人为因素导致的损失。03保障下游人民生命财产安全水库大坝一旦发生事故，将对下游居民的生命和财产造成巨大威胁。通过安全监测，可以预防事故的发生，保障下游人民的安全。水库大坝安全监测的必要性传统监测方法早期采用人工巡检和简单的仪器进行监测，但人工巡检效率低且精度不高，受环境和人为因素影响较大。现代监测技术随着技术的发展，自动化监测系统逐渐取代传统监测方法。现代监测技术包括卫星遥感、雷达、GPS等高精度监测手段，能够实现全天候、高精度的监测。智能监测近年来，随着物联网、大数据和人工智能技术的不断发展，智能监测系统逐渐应用于水库大坝安全监测。智能监测系统可以实现数据的实时分析、预测和预警，提高监测效率和准确性。水库大坝安全监测的发展历程水库大坝安全监测内容与方法02坝体表面变形监测01通过测量仪器对坝体表面进行定期观测，了解坝体是否发生位移、沉降或隆起等现象。02坝体裂缝监测对坝体可能出现的裂缝进行定期观测，分析裂缝的性质、位置、长度和深度等，判断其对大坝安全的影响。03坝体渗流监测通过在坝体内部设置观测孔和渗压计等设备，监测坝体内部的渗流情况，判断是否存在渗流破坏的风险。水库大坝外观监测123在坝体关键部位安装应力应变计，实时监测坝体应力和应变的变化情况，判断坝体的受力状态和稳定性。应力应变监测对锚杆进行定期观测，了解锚杆的受力状态和完整性，判断锚杆的可靠性和安全性。锚杆应力监测通过在混凝土内部设置温度传感器，实时监测混凝土的温度变化情况，避免因温度变化而产生裂缝等问题。混凝土温度监测水库大坝内部结构监测03水质监测定期对水库的水质进行检测和分析，了解水质是否符合相关标准和水质管理要求。01水位监测通过设置水位计和水尺等设备，实时监测水库的水位变化情况，了解水位是否在安全范围内波动。02流量监测在入库和出库处设置流量计等设备，实时监测水库流量的变化情况，了解入库和出库的水量是否平衡。水库大坝水文监测人工观测定期安排专业人员进行实地观测和检查，如对坝体表面进行定期巡视和观测，对内部结构进行定期检测和分析。数据分析对监测数据进行整理和分析，采用数值模拟等技术手段对大坝的安全状况进行评估和预测。自动化监测利用自动化监测系统和设备对大坝进行实时监测，如采用无人机、卫星遥感等技术进行观测和数据传输。水库大坝安全监测的方法水库大坝安全监测系统与技术03监测仪器用于采集大坝的位移、变形、渗流等信息。数据处理与分析对采集到的数据进行处理、分析，以评估大坝的安全状态。数据采集与传输通过自动或人工方式采集数据，并通过通信网络传输至数据中心。预警与决策根据分析结果，发布预警信息，提出应对措施，为决策提供支持。安全监测系统的组成卫星遥感利用卫星遥感技术监测大坝的表面变形、渗流等情况。利用雷达遥感技术监测大坝内部的结构变化和位移情况。利用无人机遥感技术获取大坝的高分辨率图像和数据。具有高精度、高效率、大面积覆盖等特点，可实现实时监测和预警。雷达遥感无人机遥感遥感技术在安全监测中的应用优势遥感技术在安全监测中的应用GPS监测站在大坝周围设置GPS监测站，用于监测大坝的位移和变形情况。通过GPS数据处理和分析软件，提取大坝的位移和变形信息，评估其安全状态。根据分析结果，发布预警信息，提出应对措施，为决策提供支持。具有高精度、自动化...
