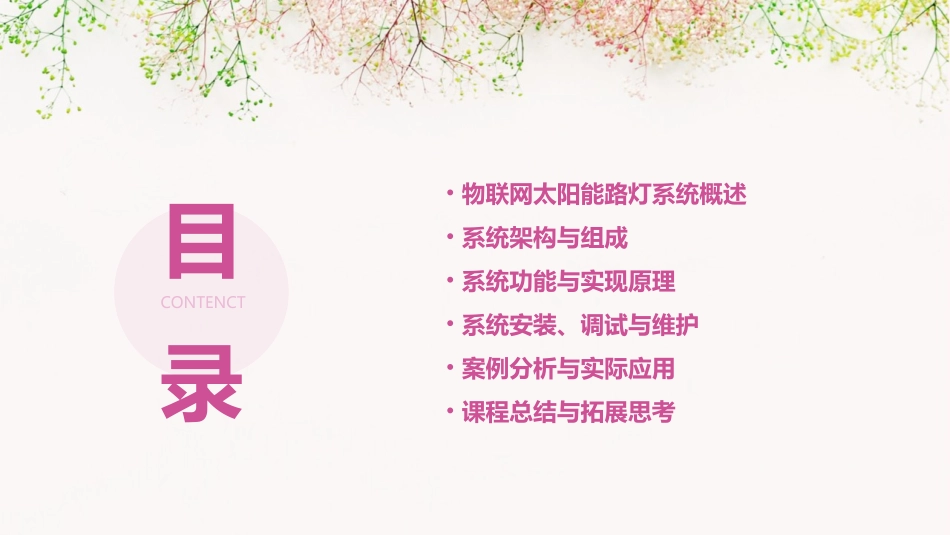

物联网太阳能路灯系统方案v10课件目录CONTENCT•物联网太阳能路灯系统概述•系统架构与组成•系统功能与实现原理•系统安装、调试与维护•案例分析与实际应用•课程总结与拓展思考01物联网太阳能路灯系统概述环境保护能源节约智能化管理传统路灯依赖市电，导致大量碳排放，物联网太阳能路灯则利用太阳能发电，实现零排放，符合环保趋势。太阳能是可再生能源，物联网太阳能路灯利用太阳能发电，可大幅节省能源成本。结合物联网技术，可实现路灯的远程监控与管理，提高路灯维护效率。系统背景与意义01020304高效能量转换智能控制数据监控易于扩展系统特点与优势通过物联网技术，实时监测路灯工作状态、电量等信息，便于管理人员及时维护。结合物联网技术，实现路灯的远程控制和定时开关，满足不同场景需求。采用高效的太阳能板和电池，实现太阳能的高效转换和存储。系统支持模块化设计，可根据实际需求扩展路灯数量和功能。城市道路照明乡村道路照明公园、广场等公共场所偏远地区照明系统应用范围作为城市道路的主要照明设施，提供安全、节能的照明环境。针对乡村道路特点，提供适用的物联网太阳能路灯解决方案，改善乡村夜间出行条件。为公园、广场等公共场所提供照明，同时实现景观美化功能。为偏远地区提供独立、可持续的照明解决方案，解决市电供应不稳定问题。02系统架构与组成80%80%100%物联网技术架构通过各类传感器，如光感传感器、温度传感器等，感知环境信息。通过NB-IoT、LoRa等物联网通信技术，实现感知层与应用层之间的数据传输。对收集到的数据进行分析处理，实现远程监控、故障预警、路灯控制等功能。感知层网络层应用层太阳能电池板LED灯头控制器蓄电池太阳能路灯硬件组成01020304将太阳能转化为电能，为路灯提供电源。采用高效LED光源，实现道路照明。对电池板、LED灯头等进行控制，实现智能化管理。储存太阳能电池板产生的电能，保证在阴雨天气下路灯的正常运行。对路灯设备进行远程管理，如设备注册、参数配置、固件升级等。设备管理软件实时监控路灯运行状态，对收集到的数据进行分析，为管理部门提供决策支持。数据监控与分析软件通过对路灯运行数据的分析，实现故障预警与诊断，提高维护效率。故障预警与诊断软件为市民提供路灯故障报修、亮度调节等服务，实现市民与管理部门的互动。移动应用软件系统软件组成03系统功能与实现原理太阳能板充电控制器蓄电池太阳能充电与储能系统负责调节太阳能板输出电压和电流，防止过充、过放，保护电池免受损害。储存太阳能板产生的电能，在夜间或阴雨天为路灯提供稳定可靠的电力供应。采用高效率单晶硅太阳能板，将阳光转化为电能，为系统提供持续稳定的电源。实现路灯的智能化控制，根据光线强度、时间等因素自动调节路灯亮度。微控制器监测环境光线强度，为微控制器提供输入信号，以调节路灯亮度。光线传感器提供准确的时间信息，使路灯能够按照预设的时间表进行开关和亮度调节。时钟模块路灯智能控制系统01020304$item1_c通信模块：采用NB-IoT、LoRa等物联网通信技术，实现路灯与系统后台之间的数据传输。物联网远程管理与监控$item1_c通信模块：采用NB-IoT、LoRa等物联网通信技术，实现路灯与系统后台之间的数据传输。$item1_c通信模块：采用NB-IoT、LoRa等物联网通信技术，实现路灯与系统后台之间的数据传输。通信模块：采用NB-IoT、LoRa等物联网通信技术，实现路灯与系统后台之间的数据传输。04系统安装、调试与维护1.现场勘测在安装前，需要对安装现场进行详细的勘测，包括地理位置、地质条件、周围环境等，以确定合适的安装位置和方式。4.电池和控制器安装将电池和控制器安装在路灯内部，连接好线路，确保正常工作。2.基础施工根据勘测结果，进行路灯基础施工，确保基础稳固，防止路灯因外力而倾倒。5.物联网模块安装将物联网模块安装在适当位置，确保能够正常接收和发送信号。3.太阳能板安装将太阳能板安装在路灯顶部，调整角度，使其能够充分接收阳光。6.系统测试安装完成后，对整个系统进行测试，确保各部分正常工作，路灯能够正常亮起。系统安装步骤01020304051.硬件调试首先对硬件进行调试，包括太阳能板、电...
