磨床基本知识课件VIP免费

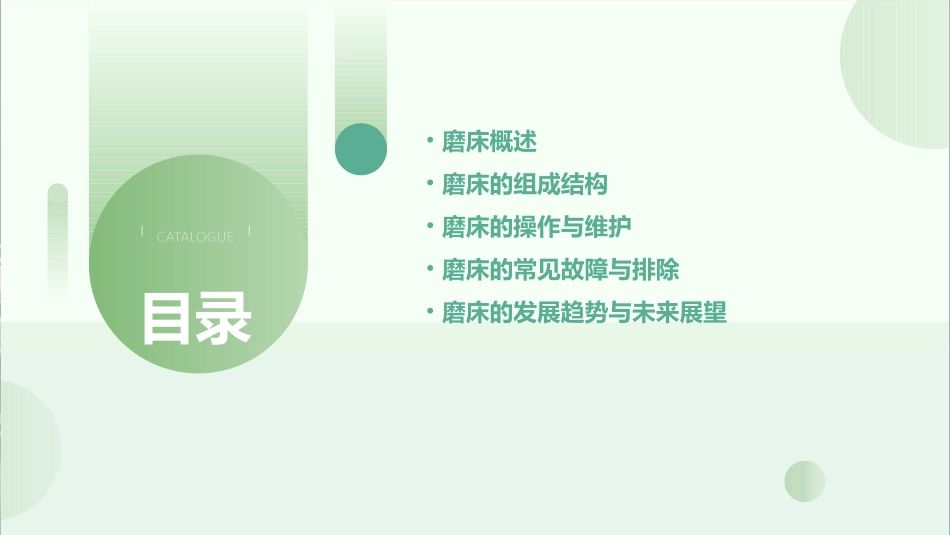

磨床基本知识课件CATALOGUE目录•磨床概述•磨床的组成结构•磨床的操作与维护•磨床的常见故障与排除•磨床的发展趋势与未来展望磨床概述01磨床是一种利用磨料和磨具对工件进行磨削加工的机床，根据加工方式和应用领域不同，可分为多种类型。总结词磨床是一种广泛应用于机械制造领域的机床设备，其主要利用磨料和磨具对工件进行磨削加工，以达到精确的尺寸、形状和表面粗糙度要求。根据不同的加工方式和应用领域，磨床可分为平面磨床、外圆磨床、内圆磨床、无心磨床、工具磨床等多种类型。详细描述磨床的定义与分类总结词磨床通过主轴带动磨具旋转，同时调整工件的位置和角度，利用磨料和磨具的相对运动对工件进行磨削加工。详细描述磨床在工作时，主轴带动磨具旋转，同时调整工件的位置和角度，使磨具与工件之间产生相对运动。在相对运动过程中，磨料与磨具对工件表面进行切削，去除工件表面的凸起部分，使其达到所需的形状和尺寸。通过不断调整磨具的角度和位置，可以实现不同角度和表面的磨削加工。磨床的工作原理总结词磨床广泛应用于汽车、航空、能源、模具等制造业领域，主要用于高精度、高质量的零件加工。详细描述磨床作为一种高精度、高质量的加工设备，被广泛应用于汽车、航空、能源、模具等制造业领域。在汽车制造业中，磨床主要用于发动机缸体、曲轴等高精度零件的加工；在航空制造业中，由于对材料和加工精度要求极高，磨床成为不可或缺的加工设备；在能源和模具制造业中，由于对零件的精度和表面质量要求较高，磨床也得到了广泛应用。此外，随着技术的不断发展，磨床在精密加工、光学制造、电子制造等领域的应用也越来越广泛。磨床的应用领域磨床的组成结构020102机身部分机身通常采用优质钢材和精密铸造技术制造，以确保高刚性和抗震性能。机身是磨床的基础，它支撑并固定其他部件，确保磨床在工作时稳定。头架部分头架是磨床的重要部分之一，它负责带动工件旋转，使工件在磨削过程中保持稳定。头架通常配备有主轴和卡盘，可以根据不同的工件类型选择合适的卡盘。尾架是磨床的辅助支撑部件，它帮助固定工件并保持其位置稳定。尾架通常配备有后顶尖和轴承座，可以调节工件的高度和位置。尾架部分砂轮修整部分是磨床的关键部分之一，它负责修整砂轮的表面，确保砂轮的形状和精度符合要求。砂轮修整部分通常包括修整轮、修整架和修整液等部件，可以根据不同的砂轮类型和修整需求选择合适的修整方法和工具。砂轮修整部分其他辅助装置包括冷却系统、排屑系统、防护装置等，它们在磨床工作中起到辅助和保护的作用。冷却系统用于降低磨削温度，减少工件和砂轮的热变形；排屑系统用于将磨削产生的废屑及时排出；防护装置用于保护操作者的安全，防止意外伤害。其他辅助装置磨床的操作与维护03检查磨床各部件是否正常，润滑系统是否良好，确保安全防护装置齐全有效。操作前准备按照规定程序启动和停止磨床，避免突然启动或急停造成设备损坏。启动与停止根据加工需求，调整磨床的工作参数，如进给速度、磨削深度等，并监控磨床的运行状态。调整与控制发现磨床出现异常声音、振动或温度过高时，应立即停机检查，排除故障后方可继续使用。异常处理磨床的操作规程磨床的日常维护清洁与润滑定期清理磨床表面灰尘和切屑，保持工作区域整洁；按照规定对各润滑部位进行润滑，确保设备运转顺畅。检查与紧固经常检查磨床各部件的连接是否牢固，紧固件是否松动，及时进行紧固或更换。电器检查定期检查电气线路、元件及控制系统是否正常，确保磨床电气部分安全可靠。以润滑、清洁和紧固为主，检查并更换磨损件，确保设备正常运行。一级保养二级保养专业保养对磨床进行全面检查和调整，清洗或更换油路系统元件，修复或更换磨损严重的部件。由专业人员对磨床进行全面检查、测试和调整，确保设备性能稳定、精度达标。030201磨床的定期保养磨床的常见故障与排除04砂轮主轴不转或旋转异常总结词砂轮主轴是磨床的核心部件，其不转或旋转异常可能导致生产中断。详细描述砂轮主轴不转或旋转异常可能是由于轴承损坏、润滑不足、电机故障或传动带断裂等原因引起的。排除方法包括检查轴承、润滑系统...
