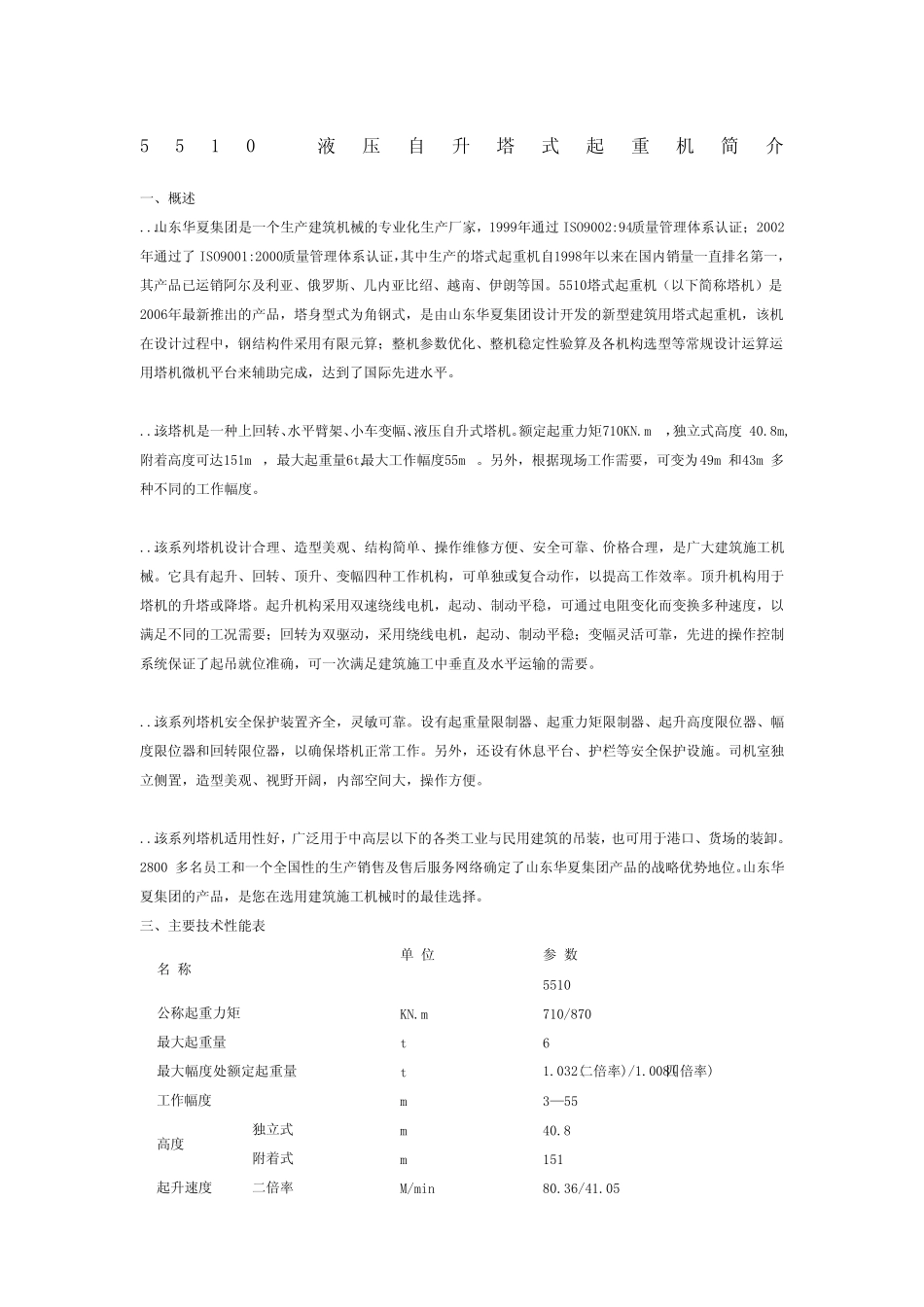

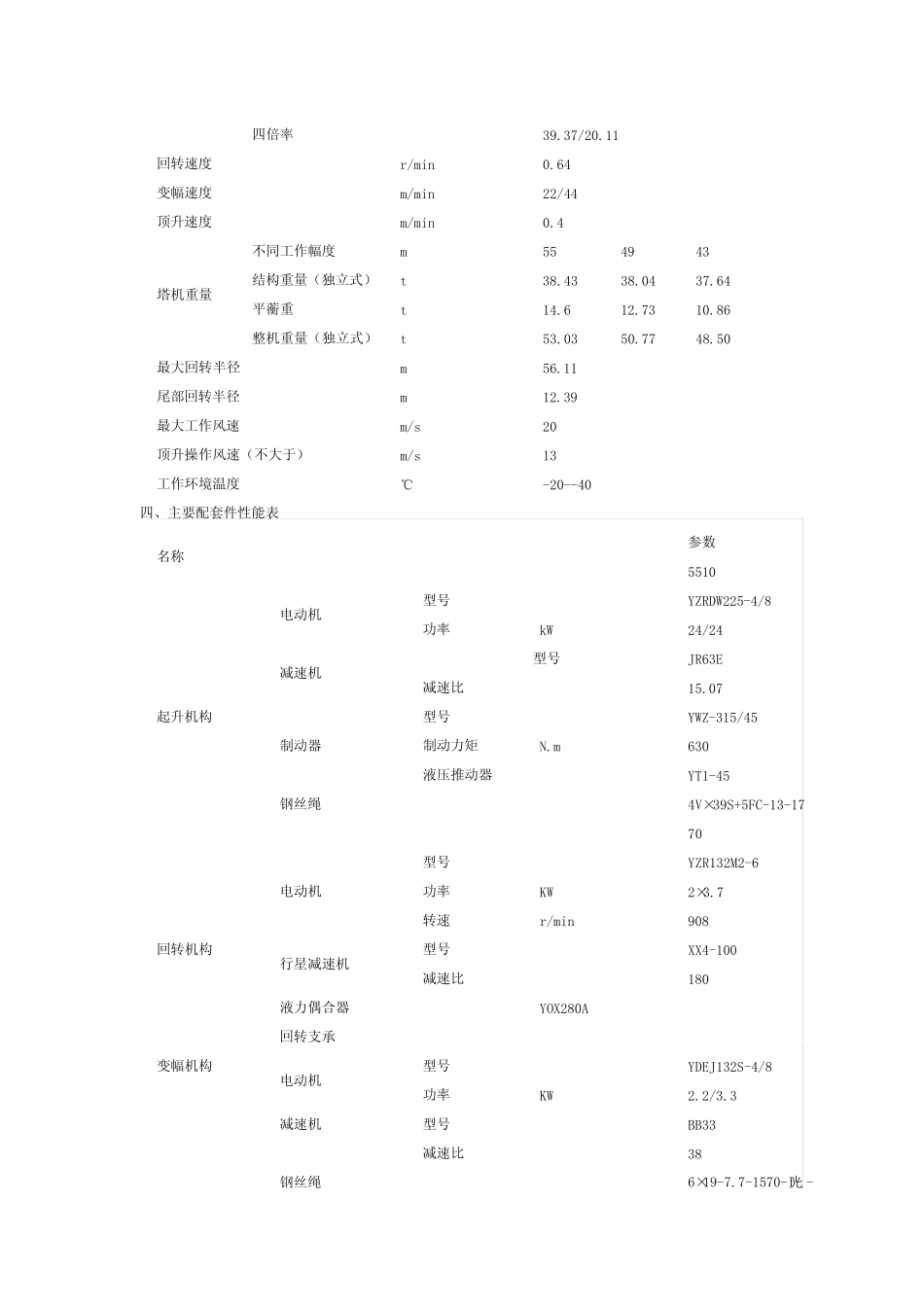

5510液压自升塔式起重机简介一、概述....山东华夏集团是一个生产建筑机械的专业化生产厂家，1999年通过ISO9002:94质量管理体系认证；2002年通过了ISO9001:2000质量管理体系认证，其中生产的塔式起重机自1998年以来在国内销量一直排名第一，其产品已运销阿尔及利亚、俄罗斯、几内亚比绍、越南、伊朗等国。5510塔式起重机（以下简称塔机）是2006年最新推出的产品，塔身型式为角钢式，是由山东华夏集团设计开发的新型建筑用塔式起重机，该机在设计过程中，钢结构件采用有限元算；整机参数优化、整机稳定性验算及各机构选型等常规设计运算运用塔机微机平台来辅助完成，达到了国际先进水平。....该塔机是一种上回转、水平臂架、小车变幅、液压自升式塔机。额定起重力矩710KN.m，独立式高度40.8m,附着高度可达151m，最大起重量6t,最大工作幅度55m。另外，根据现场工作需要，可变为49m和43m多种不同的工作幅度。....该系列塔机设计合理、造型美观、结构简单、操作维修方便、安全可靠、价格合理，是广大建筑施工机械。它具有起升、回转、顶升、变幅四种工作机构，可单独或复合动作，以提高工作效率。顶升机构用于塔机的升塔或降塔。起升机构采用双速绕线电机，起动、制动平稳，可通过电阻变化而变换多种速度，以满足不同的工况需要；回转为双驱动，采用绕线电机，起动、制动平稳；变幅灵活可靠，先进的操作控制系统保证了起吊就位准确，可一次满足建筑施工中垂直及水平运输的需要。....该系列塔机安全保护装置齐全，灵敏可靠。设有起重量限制器、起重力矩限制器、起升高度限位器、幅度限位器和回转限位器，以确保塔机正常工作。另外，还设有休息平台、护栏等安全保护设施。司机室独立侧置，造型美观、视野开阔，内部空间大，操作方便。....该系列塔机适用性好，广泛用于中高层以下的各类工业与民用建筑的吊装，也可用于港口、货场的装卸。2800多名员工和一个全国性的生产销售及售后服务网络确定了山东华夏集团产品的战略优势地位。山东华夏集团的产品，是您在选用建筑施工机械时的最佳选择。三、主要技术性能表名称单位参数5510公称起重力矩KN.m710/870最大起重量t6最大幅度处额定起重量t1.032(二倍率)/1.008(四倍率)工作幅度m3—55高度独立式m40.8附着式m151起升速度二倍率M/min80.36/41.05四倍率39.37/20.11回转速度r/min0.64变幅速度m/min22/44顶升速度m/min0.4塔机重量不同工作幅度m554943结构重量（独立式）t38.4338.0437.64平蘅重t14.612.7310.86整机重量（独立式）t53.0350.7748.50最大回转半径m56.11尾部回转半径m12.39最大工作风速m/s20顶升操作风速（不大于）m/s13工作环境温度℃-20--40四、主要配套件性能表名称参数5510起升机构电动机型号YZRDW225-4/8功率kW24/24减速机型号JR63E减速比15.07制动器型号YWZ-315/45制动力矩N.m630液压推动器YT1-45钢丝绳4V×39S+5FC-13-1770回转机构电动机型号YZR132M2-6功率KW2×3.7转速r/min908行星减速机型号XX4-100减速比180液力偶合器YOX280A回转支承变幅机构电动机型号YDEJ132S-4/8功率KW2.2/3.3减速机型号BB33减速比38钢丝绳6×19-7.7-1570-I-光-右交顶升机构电动机型号Y132S-4B5功率KW5.5转速r/min1440液压缸型号HSGK-160/110活塞行程mm1320额定压力MPa20五、主要金属结构件简述表名称结构简图主要材料规格备注塔身加强标准节主弦杆∠160×∠160×16+∠80×∠80×8扣方外缘尺寸：1680×1680总高：2450标准节主弦杆∠160×∠160×16外缘尺寸：1680×1680总高：2450起重臂上弦杆2∠80×80×7扣方下弦杆：角钢扣方2∠80×80×8扣方2∠75×75×6扣方吊臂共十节,各节之间均通过销轴连接塔帽主弦杆2∠90×90×8由钢管、角钢、钢板组成；两侧对称、尖顶、前倾式空间框架结构套架.主弦杆2∠90×90×8由钢管、角钢、钢板组成空间框架结构，用于顶升上、下转台.钢板16由各种规格钢板焊接而成平衡臂.主弦杆：[28a由要槽钢及角钢、钢板网组焊而成底架.底架由工字钢钢板组焊而成十一、附加说明....我公司产品在不断改进，因此，我公司保留在无预先通知的情况下对产品的技术参数、外形尺寸及设计进行更改的权利。如有与实物不符之处以实物为准。购买产品后，请您对照产品仔细阅读《使用说明书》。如有不符，以新版为准（2006年4月）。
