轻松学会DSP——中断和流水线课件VIP免费

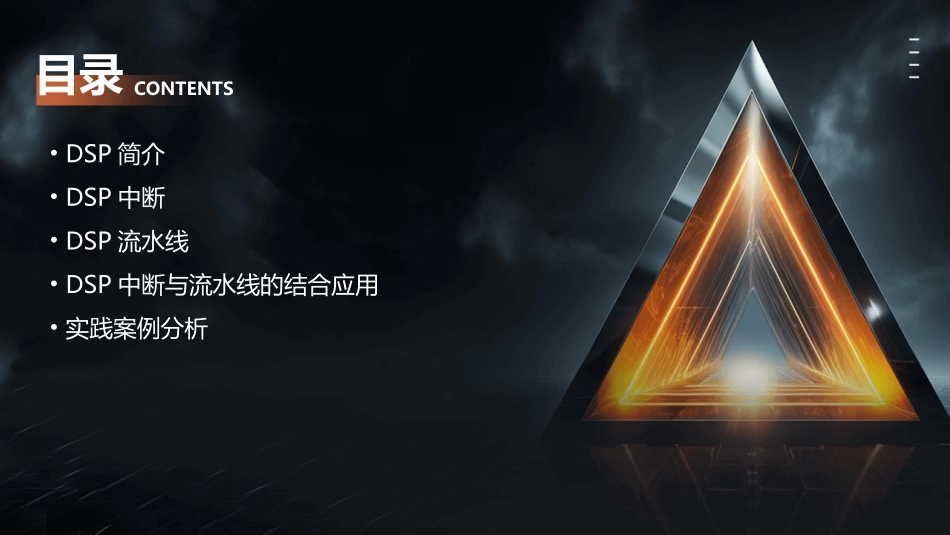

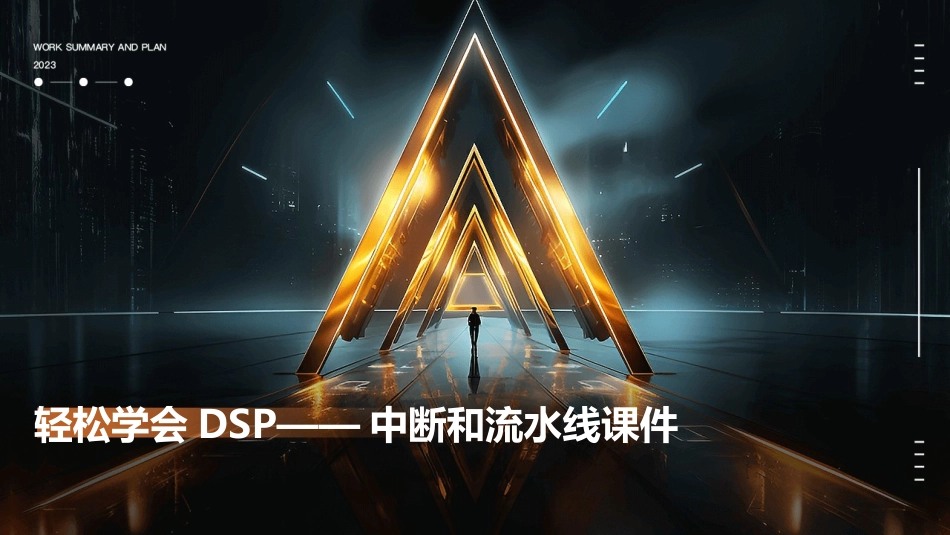

轻松学会DSP——中断和流水线课件_第1页
1/28
轻松学会DSP——中断和流水线课件_第2页
2/28

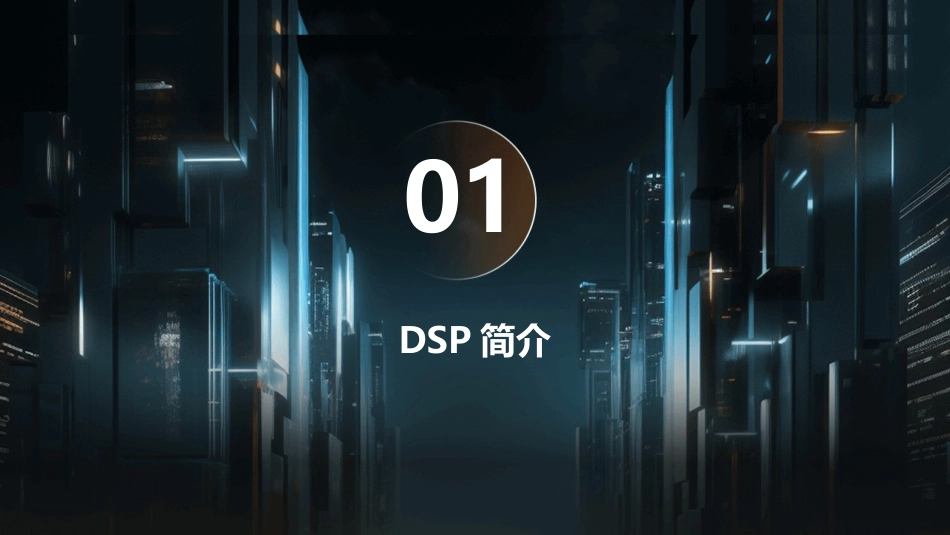

轻松学会DSP——中断和流水线课件_第3页
3/28
轻松学会DSP——中断和流水线课件目录CONTENTS•DSP简介•DSP中断•DSP流水线•DSP中断与流水线的结合应用•实践案例分析01DSP简介数字信号处理(DSP)是一种利用计算机或专用处理设备,以数值计算的方式对信号进行采集、变换、滤波、估值、增强、压缩、识别等处理,以得到人们需要的信号。它包含理论、算法、实现和应用等方面,不仅具有较为完整的理论体系,而且是一门实践性很强的技术。DSP的定义实时性高精度低功耗可编程性DSP的特点01020304DSP能够快速地处理实时产生的信号。DSP可以提供高精度的信号处理。DSP在保证性能的同时,也注重功耗的优化。DSP具有强大的可编程能力,可以根据需要进行编程实现各种算法。电力系统领域如谐波和无功功率检测、负荷控制等。医疗电子领域如心电信号处理、图像处理等。自动控制领域如伺服系统、机器人等。通信领域如调制解调、自适应均衡、回声消除、语言编码、无线通信中的智能天线等。雷达和声纳领域如目标检测、跟踪、识别等。DSP的应用领域02DSP中断中断在DSP系统中,当出现某种异常或特殊情况时,系统会暂时停止当前任务的执行,转而处理更为紧急或重要的任务,处理完毕后再返回到原任务继续执行。这种异常或特殊情况就被称为“中断”。中断的实质是一种使程序执行发生改变的特殊事件,它打破了程序执行的顺序,使程序转移到另一个程序段中执行。中断的作用主要用于实时处理、故障检测和处理等场合,能够提高系统的可靠性和实时性。中断的定义中断的分类由外部事件引起的中断,如输入/输出设备发出的中断请求。由DSP内部事件引起的中断,如溢出、除零错误等。程序可以自愿发生的,如子程序调用、中断返回等。程序不愿意发生的,如非法操作、掉电等。外中断内中断自愿中断非自愿中断当某个事件发生时,系统检测到该事件并判断是否需要产生中断。中断检测如果需要产生中断,系统将保存当前程序的执行状态,转而执行中断服务程序。中断响应执行相应的中断服务程序,完成相应的处理任务。中断处理中断处理完毕后,系统恢复原程序的执行状态,继续执行原程序。中断返回DSP中断的处理过程03DSP流水线流水线的定义流水线是一种将任务分解为多个子任务,并使子任务在时间上重叠执行,以提高系统吞吐量的技术。在DSP中,流水线通常用于提高指令执行速度,通过将指令分解为多个阶段,并允许这些阶段并行执行,从而加快指令处理速度。各阶段的执行顺序固定,每个阶段都有固定的任务和功能。静态流水线各阶段的执行顺序可变,根据指令类型和系统状态动态分配任务。动态流水线流水线的分类在流水线中,各阶段并行执行,每个阶段完成后将结果传递给下一个阶段。通过这种方式,流水线可以在一个时钟周期内完成多个指令处理任务,从而提高系统吞吐量。将指令处理过程分解为多个阶段,每个阶段完成特定的任务。流水线的工作原理04DSP中断与流水线的结合应用中断是DSP系统中处理异常或突发事件的一种机制,能够使程序从当前任务转到中断服务程序执行。流水线是DSP系统中的一种并行处理技术,通过将一个任务拆分成多个子任务,并让这些子任务在多个处理单元上同时执行,以提高系统处理速度。中断与流水线在DSP中相互配合,中断可以用来调度流水线中的任务,而流水线则可以提高中断处理的速度和效率。中断与流水线的关系中断的实现通常包括中断请求、中断使能、中断优先级判断、中断服务程序执行等步骤。流水线的实现通常需要将一个任务拆分成多个阶段,每个阶段由一个或多个处理单元完成,通过数据流和控制流将各个阶段连接起来,形成一个流水线。在DSP中,流水线可以与中断结合使用,例如在流水线中的某个阶段发生异常或需要处理突发事件时,可以触发一个中断,然后由中断服务程序来处理这个阶段的剩余任务。中断与流水线在DSP中的实现方式中断与流水线在DSP中的优化方法优化中断处理通过减少中断延迟、提高中断优先级判断的准确性和快速响应中断等手段,可以提高中断处理的效率和速度。优化流水线通过合理划分任务阶段、选择合适的处理单元、优化数据流和控制流等手段,可以提高流水线的处理速度和效率。中断与流水线的协同优化通过综合考虑中断和流水线...
