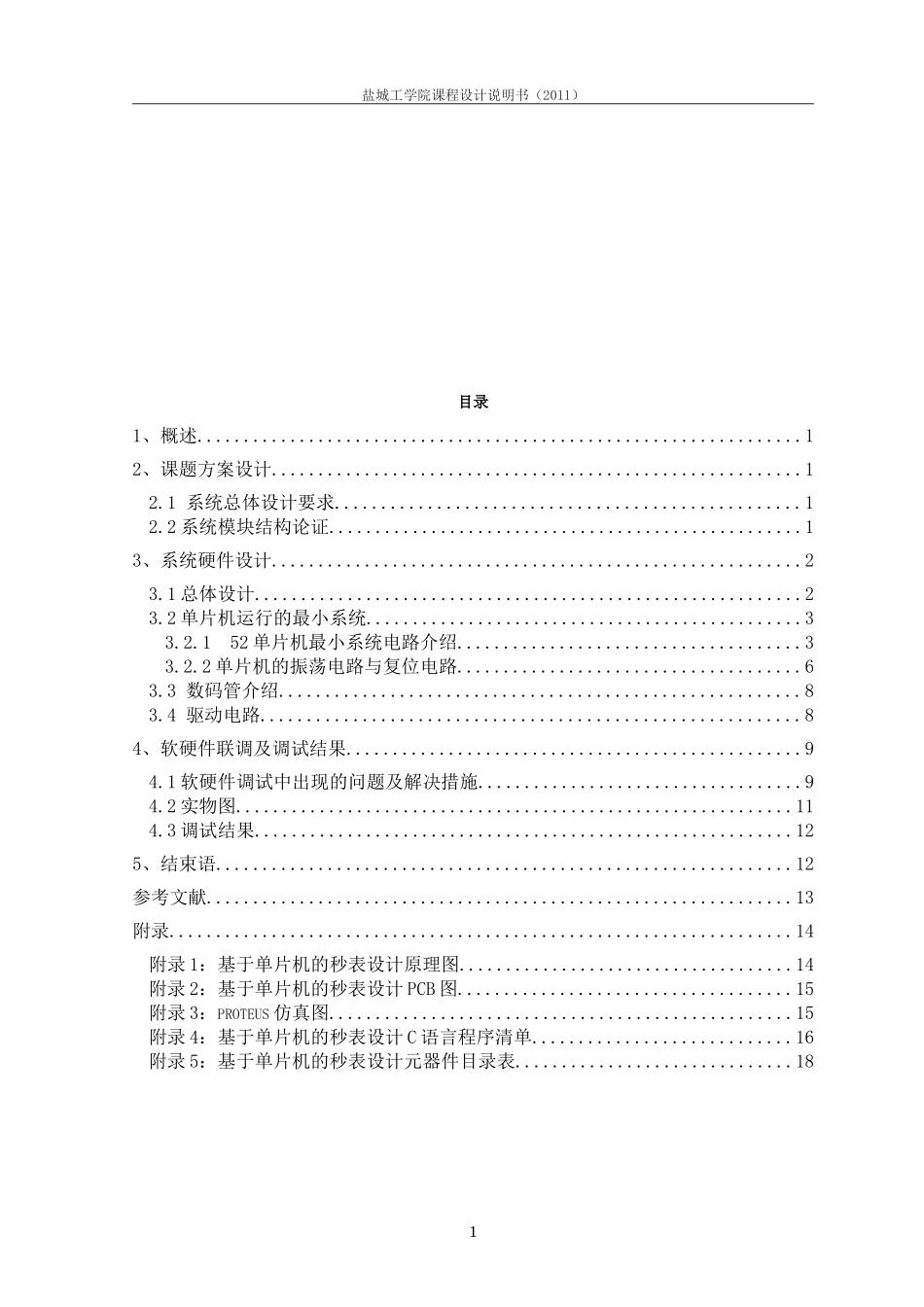

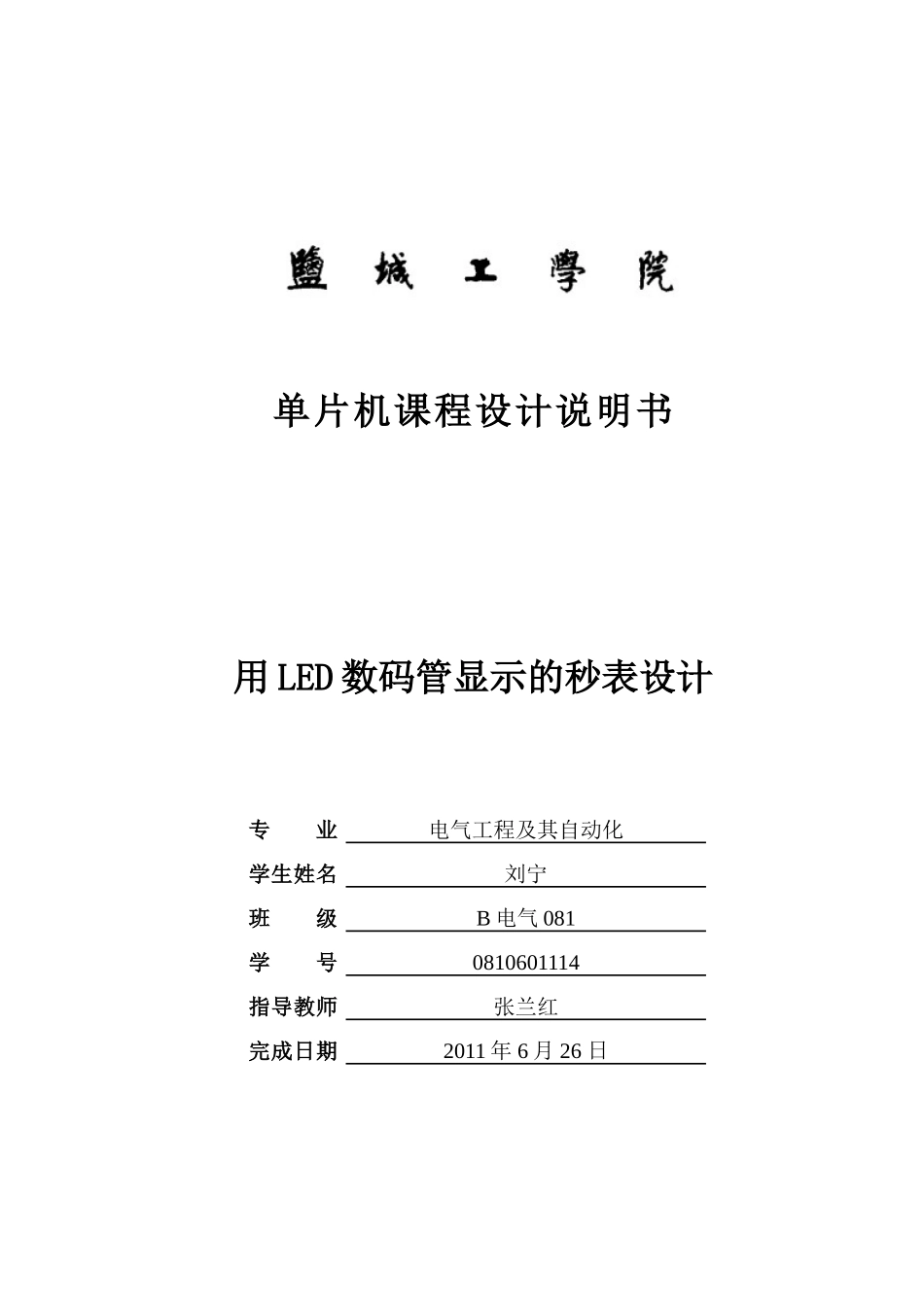

单片机课程设计说明书用LED数码管显示的秒表设计专业电气工程及其自动化学生姓名刘宁班级B电气081学号0810601114指导教师张兰红完成日期2011年6月26日盐城工学院课程设计说明书(2011)目录1、概述.................................................................12、课题方案设计.........................................................12.1系统总体设计要求..................................................12.2系统模块结构论证...................................................13、系统硬件设计.........................................................23.1总体设计...........................................................23.2单片机运行的最小系统...............................................33.2.152单片机最小系统电路介绍.....................................33.2.2单片机的振荡电路与复位电路.....................................63.3数码管介绍........................................................83.4驱动电路..........................................................84、软硬件联调及调试结果.................................................94.1软硬件调试中出现的问题及解决措施...................................94.2实物图............................................................114.3调试结果..........................................................125、结束语..............................................................12参考文献...............................................................13附录...................................................................14附录1:基于单片机的秒表设计原理图....................................14附录2:基于单片机的秒表设计PCB图....................................15附录3:PROTEUS仿真图..................................................15附录4:基于单片机的秒表设计C语言程序清单............................16附录5:基于单片机的秒表设计元器件目录表..............................181盐城工学院课程设计说明书(2011)1、概述21世纪是一个电子技术和电子元件有更大发展的世纪。回顾百年来电子技术和电子工业发展的成就,举世瞩目。作为一个电气专业的大学生,我们不但要有扎实的基础知识、课本知识,还应该有较强的动手能力。现实也要求我们既精通电子技术理论,更要掌握电子电路设计、实验研究和调试技术。课程设计就是一个理论联系实际的机会。本次设计主要完成具备基本功能的电子秒表的理论设计,电子秒表是重要的记时工具,广泛运用于各行各业中。作为一种测量工具,电子秒表相对其它一般的记时工具具有便捷、准确、可比性高等优点,不仅可以提高精确度,而且可以大大减轻操作人员的负担,降低错误率。在设计中应用到数码管,数码管主要用于楼体墙面,广告招牌、高档的DISCO、酒吧、夜总会、会所的门头广告牌等。特别适合应用于广告牌背景、立交桥、河、湖护栏、建筑物轮廓等大型动感光带之中,可产生彩虹般绚丽的效果。用护栏管装饰建筑物的轮廓,可以起到突出美彩亮化建筑物的效果。事实证明,它已经成为照明产品中的一只奇葩,绽放在动感都市。2、课题方案设计2.1系统总体设计要求用AT89C52设计一个2位LED数码显示“秒表”,显示时间为00~59秒,每秒自动加一。另设计一个“开始”按键和一个“复位”按键,一个“暂停”按键。接上电源后从00开始计时,至59后再回到00,继续循环。2盐城工学院课程设计说明书(2011)2.2系统模块结构论证1.单片机模块选择方案一:选用飞思卡尔单片机,飞思卡尔单片机功能强大,但是价格相对要高,而且对此不熟悉。方案二:采用STC89系列单片机,其架构简单,相对熟悉,价格便宜,对设计功能已经足够。焊接也是比较容易。因此,选择方案二。2.电源模块选择方案一:采用交流220V/50HZ电源转换为直流5V电源作为电源模块。该方案实施简单,电路搭建方便,可作为单片机开发常备电源...
