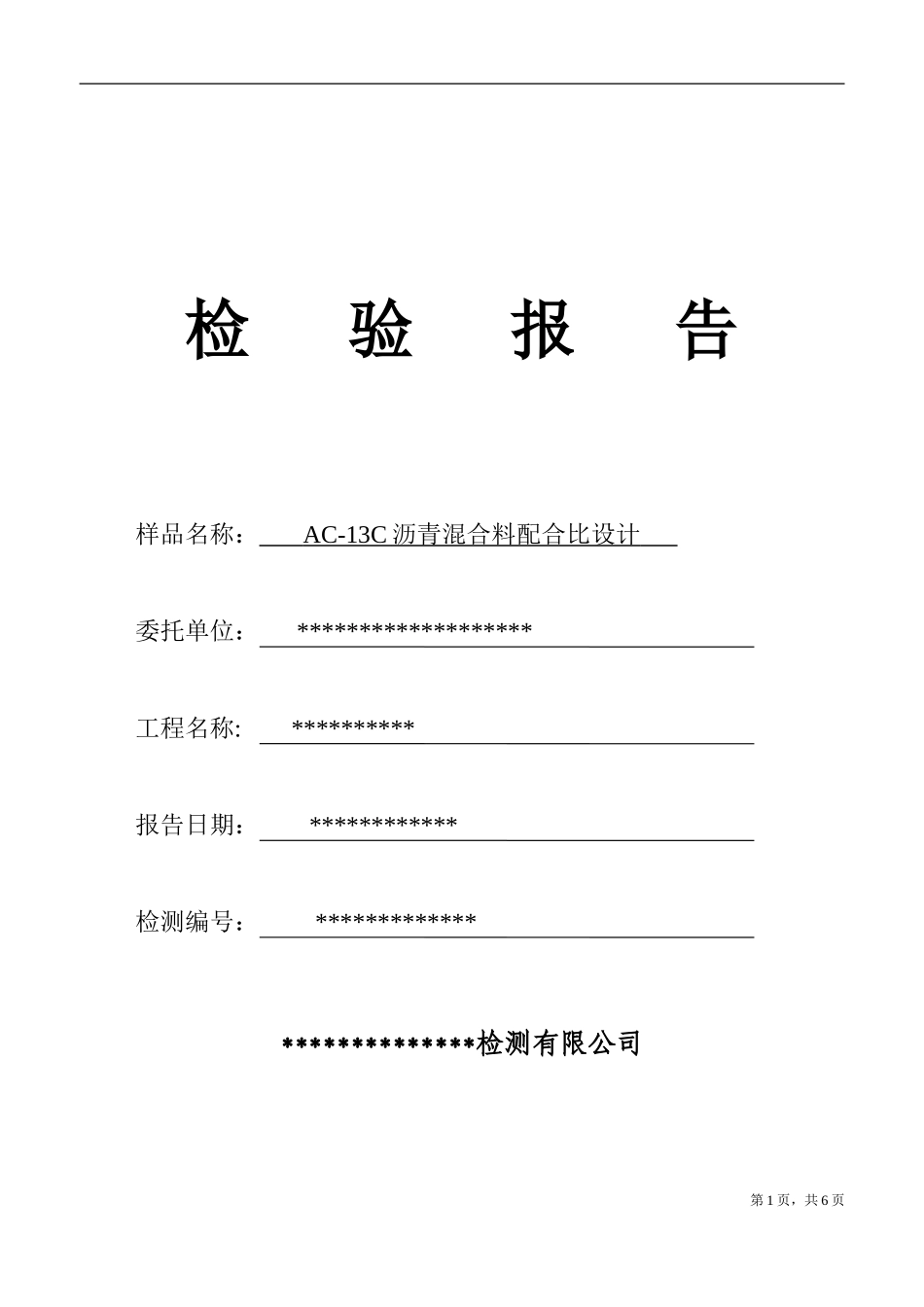

检验报告样品名称：AC-13C沥青混合料配合比设计委托单位：*******************工程名称:**********报告日期：************检测编号：***************************检测有限公司第1页，共6页检测报告检验项目沥青混合料配合比设计样品规格AC-13C委托单位**************检验类别委托检测工程名称样品名称70#沥青、破碎卵石、机制砂、矿粉生产单位集料规格70#沥青、机制砂0-5、石灰石碎石5-10、破碎卵石10-15、矿粉抽样地点样品数量石料各100kg、矿粉50kg、70#沥青20kg送样者送样日期见证人证号使用部位沥青路面工程检验依据《公路工程集料试验规程》JTGE42-2005《公路工程沥青及沥青混合料试验规程》JTGE20-2011《公路沥青路面施工技术规范》JTGF40-2004主要仪器设备使用情况SYD-4508F自动双通低温沥青延度仪；SYD-2801F型低温针入度；SYD-2806E全自动沥青软化点试验器；Φ300mm国家新标准方孔砂石筛；PG6002-S电子天平；HZ101-3S电热鼓风干燥箱；DSD-2电动砂当量仪；DM-II型洛杉机搁板式磨耗试验机；CF-B标准恒温水浴；LMS-3电脑数控马歇尔稳定度仪；H-1826.5F沥青混合料理论密度仪负压表；LJS-2数控大型马歇尔击实仪等。检验结论AC-13C沥青混合料配合比：矿粉:0-5:5-10:10-15=5%:42%:29%:24%;沥青用量（油石比）：4.5%。混合料目标配合比设计满足设计要求。签发日期：日备注该检验报告仅对本次送样检验结果负责。批准：审核：检测：1材料第2页，共6页1.1沥青材料AC-13C采用70#沥青。其主要实测性能指标如表1所示：表170#沥青的基本性能1.2集料筛分AC-13C混合料的集料采用洁净、干燥、表面粗糙的破碎卵石、碎石。破碎卵石规格有：10-15、碎石有5-10，细集料采用0-5机制砂，矿粉采用细磨石灰石粉。各种集料的颗粒组成见表2。表2各种集料的颗粒组成规格通过率%16.013.29.54.752.361.180.60.30.150.07510-15100.090.312.34.80.70.20.20.20.20.25-10100.0100.092.614.90.30.30.30.30.30.30-5100.0100.0100.097.675.255.836.119.09.44.3矿粉100.0100.0100.0100.0100.0100.0100.096.690.585.31.3集料性能实测上述集料的各种性能见表3：表3各种集料的实测性能指标规格压碎值（%）洛杉矶磨耗损失（%）毛体积相对密度表观相对密度表干相对密度针片状含量（%）0.075mm颗粒含量（%）10-1512.220.82.7022.7242.71011.30.25-10——20.32.6972.7172.70410.80.30-5——————2.705————4.3矿粉——————2.730——————技术要求≤15≤28——≥2.60——≤15≤1.02AC-13C沥青混合料设计第3页，共6页2.1级配及配合比根据级配要求，由表2中各种集料的颗粒组成设计出矿料合成级配见表4，合成级配通过率如图1所示。试验项目沥青实测性能技术要求针入度（25℃,100g,5s）0.1mm25℃70.060～80延度（5cm/min）cm15℃>100≥100软化点（R＆B）℃51.0≥46表4AC-13C合成级配选用的AC-13C混合料配合比为：矿粉:0-5:5-10:10-15=5%:42%:29%:24%;图1合成级配通过率示意图2.2混合料最佳油石比试验按0.5%的间隔取4.0%、4.5%、5.0%、5.5%、6.0%；5个不同的油石比分别成型马歇尔试件。实测不同油石比时混合料试件的各项技术指标，取满足技术指标要求的油石比为最佳设计油石比。马歇尔试验结果见表5，根据马歇尔稳定度试验结果，分别绘制稳定度、流值、空隙率、饱和度与油石比的关系如图2-图7所示：孔径(㎜)1613.29.54.752.361.180.60.30.150.075合成级配(%)100.097.776.851.536.828.620.312.98.66.2要求范围(%)100.090-10068-8538-6824-5015-3810-287-205-154-8油石比（%）理论相对密度毛体积相对密度空隙率VV，（%）矿料间隙率VMA，（%）饱和度VFA，（%）稳定度（kN）流值（mm）4.02.5182.3835.415.264.87.942.64.52.5032.3884.615.570.48.543.05.02.4852.3854.016.074.88.833.55.52.4682.3823.516.578.98.473.96.02.4512.3802.916.982.88.184.2技术指标——4~6≥1365~75≥81.5~4图2毛体积密度-油石比图3空隙率-油石比图4矿料间隙率-油石比图5有效沥青饱和度-油石比图6稳定度-油石比图7流值-油石比表5不同油石比混合料马歇尔试验结果第4页，共6页第5页，共6页从上图中可以得出：最大毛体积相对密度时油石比a1=4....
