GQZ球型支座设计参数表VIP免费

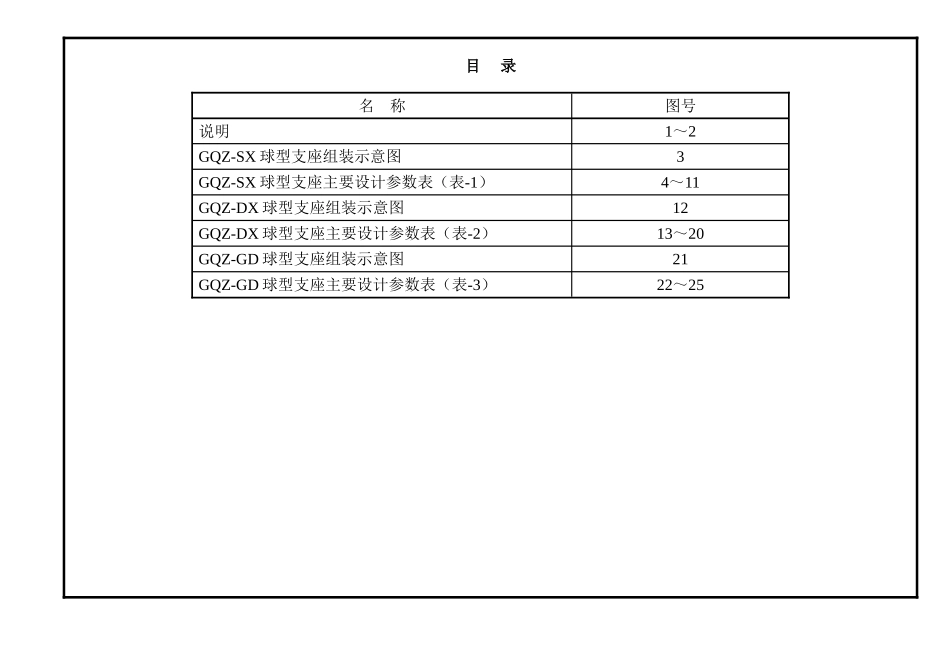

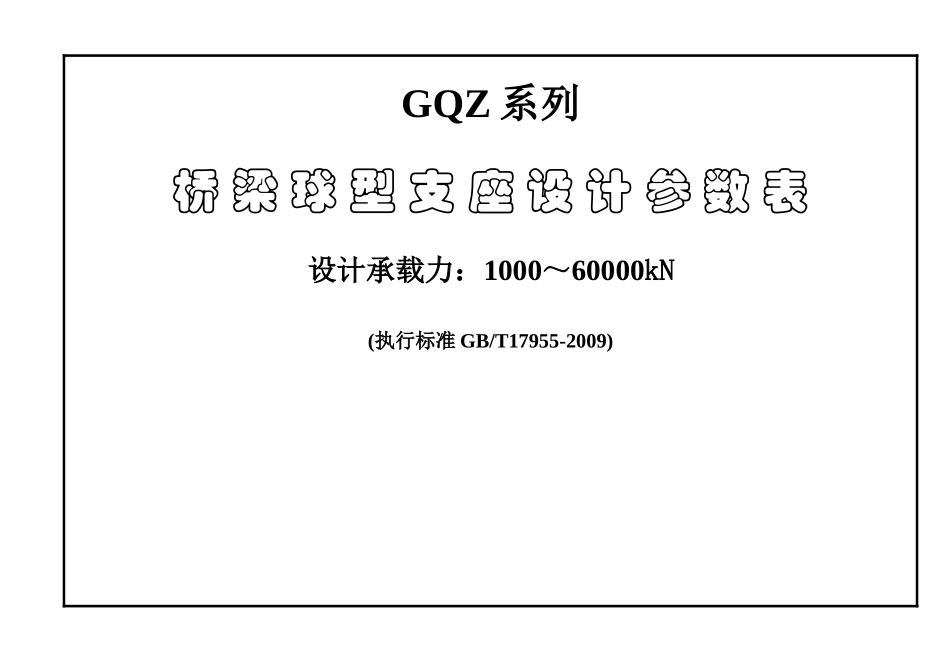

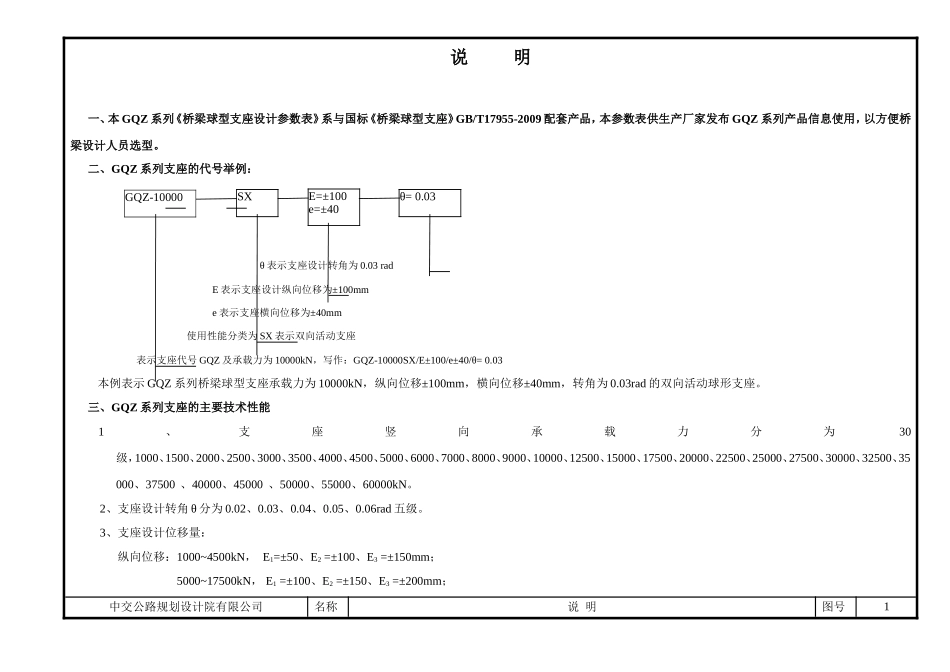

GQZ系列桥梁球型支座设计参数表设计承载力：1000～60000kN(执行标准GB/T17955-2009)目录名称图号说明1～2GQZ-SX球型支座组装示意图3GQZ-SX球型支座主要设计参数表（表-1）4～11GQZ-DX球型支座组装示意图12GQZ-DX球型支座主要设计参数表（表-2）13～20GQZ-GD球型支座组装示意图21GQZ-GD球型支座主要设计参数表（表-3）22～25说明一、本GQZ系列《桥梁球型支座设计参数表》系与国标《桥梁球型支座》GB/T17955-2009配套产品，本参数表供生产厂家发布GQZ系列产品信息使用，以方便桥梁设计人员选型。二、GQZ系列支座的代号举例：θ表示支座设计转角为0.03radE表示支座设计纵向位移为±100mme表示支座横向位移为±40mm使用性能分类为SX表示双向活动支座表示支座代号GQZ及承载力为10000kN，写作：GQZ-10000SX/E±100/e±40/θ=0.03本例表示GQZ系列桥梁球型支座承载力为10000kN，纵向位移±100mm，横向位移±40mm，转角为0.03rad的双向活动球形支座。三、GQZ系列支座的主要技术性能1、支座竖向承载力分为30级，1000、1500、2000、2500、3000、3500、4000、4500、5000、6000、7000、8000、9000、10000、12500、15000、17500、20000、22500、25000、27500、30000、32500、35000、37500、40000、45000、50000、55000、60000kN。2、支座设计转角θ分为0.02、0.03、0.04、0.05、0.06rad五级。3、支座设计位移量：纵向位移：1000~4500kN，E1=±50、E2=±100、E3=±150mm；5000~17500kN，E1=±100、E2=±150、E3=±200mm；中交公路规划设计院有限公司名称说明图号1θ=0.03GQZ-10000SXE=±100e=±4020000~37500kN，E1=±150、E2=±200、E3=±250mm；40000~60000kN，E1=±200、E2=±250、E3=±300mm。横向位移：SX（双向活动支座），1000～9000kN，e=±20mm，10000～60000kN，e=±40mmDX（单向活动支座）e=±3mm。支座纵向、横向位移量还可根据实际需要进行调整。4、支座可承受的水平力：单向活动支座（DX）及固定支座（GD）在非滑移方向的水平力均不小于支座设计承载力的10%。四、GQZ系列支座安装：1、采用本系列支座时，安装支座的垫石混凝土强度等级不得低于C40级。2、安装支座处应设置支座垫石，垫石尺寸应按局部承压计算，其长度、宽度比支座底板尺寸大100mm以上，高度不小于100mm，且应布置钢筋。并按支座底板地脚螺栓间距与底柱规格预留螺栓孔位置。若采用预埋钢板焊接连接时，支座就位后，用对称断续方式焊接，焊接过程中应防止支座钢体温度过高，防止变形、烧坏聚四氟乙烯板等。3、支座安装标高应符合设计要求。控制垫石顶面标高时要注意预留支座底板下专用砂浆垫层厚度。支座支承面四角高差不得大于1mm。4、支座安装前方可开箱，并检查支座各部件及配件清单。支座安装前不允许随意拆卸固定件。5、支座安装的注意事项：1）支座安装位置划出中心十字，支座顺桥方向的中心线应与主梁顺桥向中心线平行。2）活动支座的上顶板与下底盆顺桥方向的中心线应重合。3）支座安装过程中，不得松开上顶板与下底盆的连接固定板，以防止发生过大的转角而倾覆。待支座安装完成后再拆除连接板，以防约束梁体的正常位移与转动。4）检查不锈钢板外露面是否清洁，在运输、储存、安装过程中涂装是否碰掉，发现问题应及时清洁及补刷涂装，然后安装防尘设施。6、支座安装还应满足现行桥梁施工规范的相关规定。支座使用期间，应按养护规范的有关规定定期进行检查及养护。中交公路规划设计院有限公司名称说明图号2中交公路规划设计院有限公司名称GQZ-SX球型支座组装示意图图号3表-1（一）GQZ系列桥梁球型支座（SX）双向活动支座主要尺寸(mm)序号项目规格纵向位移量Aθ=0.02θ=0.03θ=0.04θ=0.05θ=0.06E1E2E3E1E2E3E1E2E3E1E2E3E1E2E3E1E2E31GQZ-1000±50±100±150420520620440540640450550650——————2GQZ-1500±50±100±150470570670480580680500600700——————3GQZ-2000±50±100±150510610710540640740550650750——————4GQZ-2500±50±100±150560660760580680780610710810——————5GQZ-3000±50±100±150590690790620720820650750850——————6GQZ-3500±50±100±15063073083066076086...
