Fluke万用表使用说明VIP免费

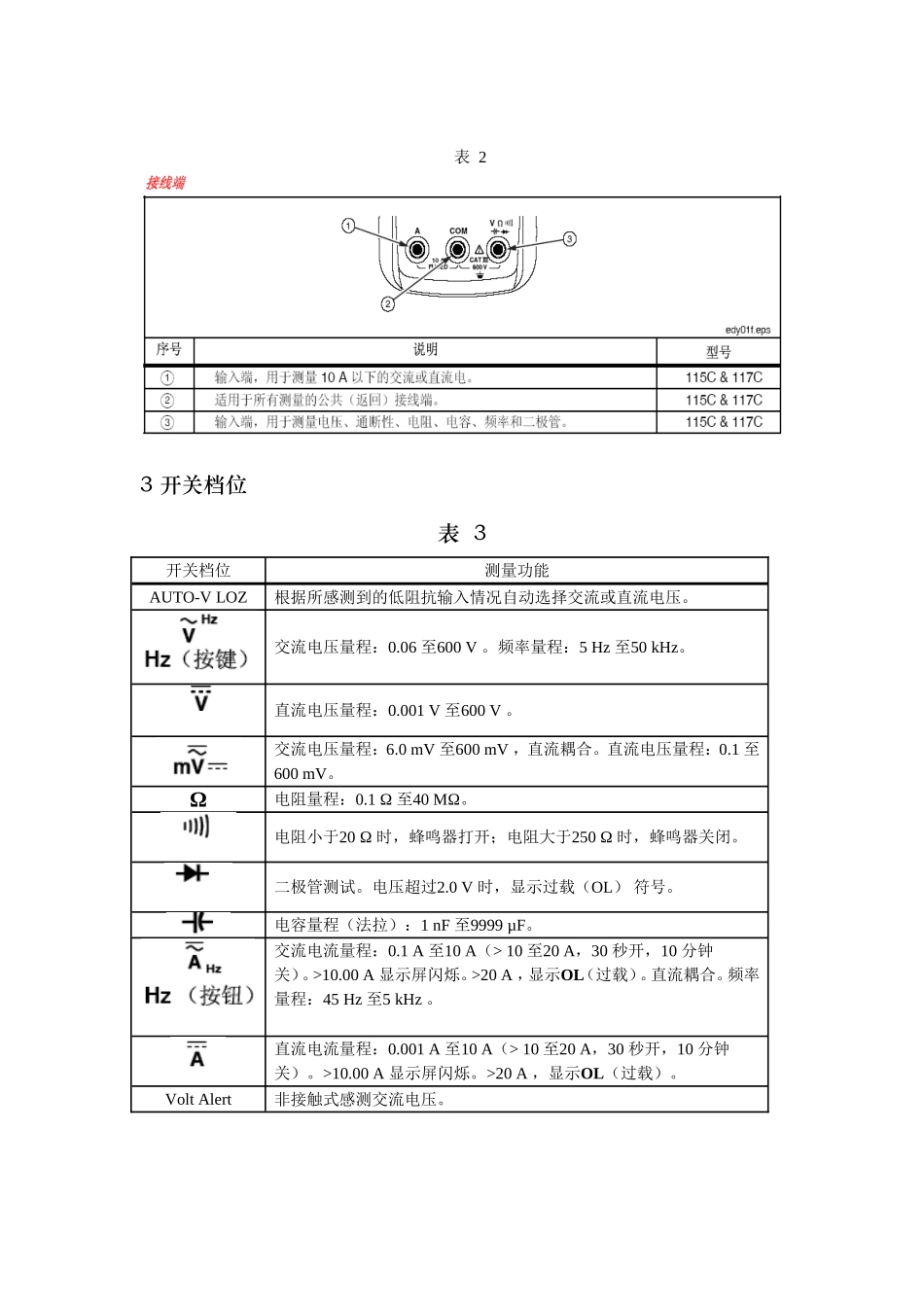

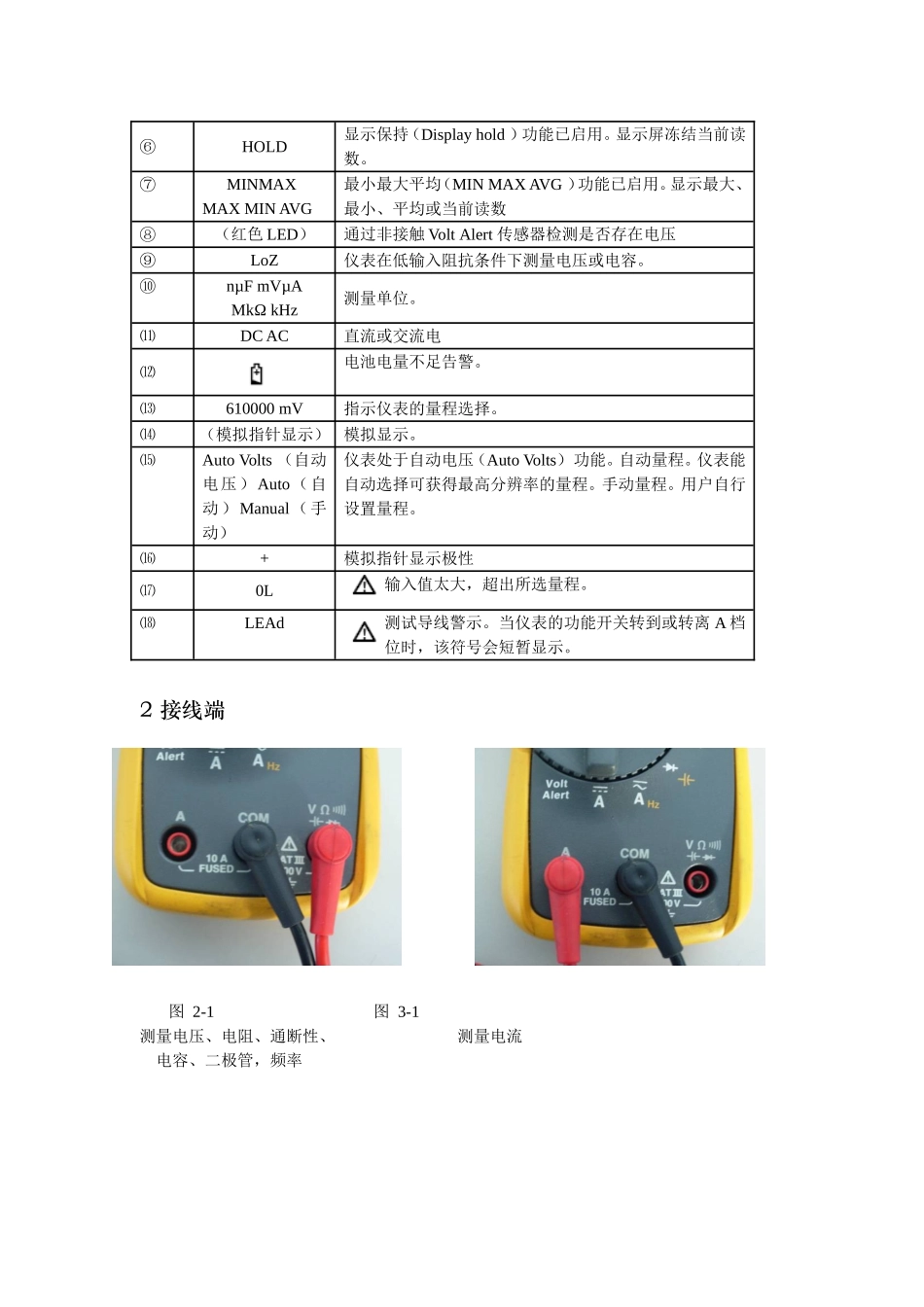

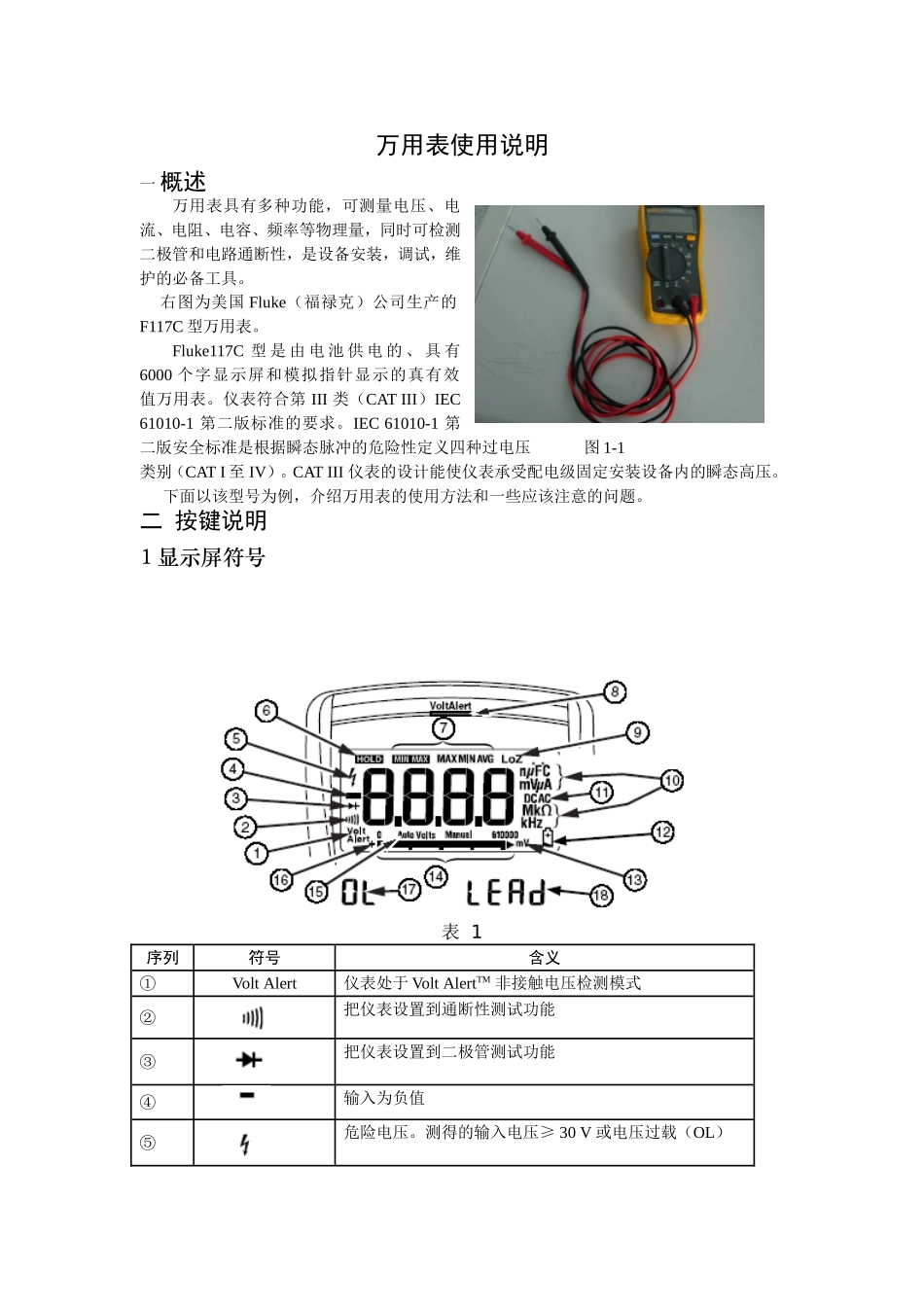

万用表使用说明一概述万用表具有多种功能，可测量电压、电流、电阻、电容、频率等物理量，同时可检测二极管和电路通断性，是设备安装，调试，维护的必备工具。右图为美国Fluke（福禄克）公司生产的F117C型万用表。Fluke117C型是由电池供电的、具有6000个字显示屏和模拟指针显示的真有效值万用表。仪表符合第III类（CATIII）IEC61010-1第二版标准的要求。IEC61010-1第二版安全标准是根据瞬态脉冲的危险性定义四种过电压图1-1类别（CATI至IV）。CATIII仪表的设计能使仪表承受配电级固定安装设备内的瞬态高压。下面以该型号为例，介绍万用表的使用方法和一些应该注意的问题。二按键说明1显示屏符号表1序列符号含义①VoltAlert仪表处于VoltAlertTM非接触电压检测模式②把仪表设置到通断性测试功能③把仪表设置到二极管测试功能④输入为负值⑤危险电压。测得的输入电压≥30V或电压过载（OL）⑥HOLD显示保持（Displayhold）功能已启用。显示屏冻结当前读数。⑦MINMAXMAXMINAVG最小最大平均（MINMAXAVG）功能已启用。显示最大、最小、平均或当前读数⑧（红色LED）通过非接触VoltAlert传感器检测是否存在电压⑨LoZ仪表在低输入阻抗条件下测量电压或电容。⑩nµFmVµAMkΩkHz测量单位。⑾DCAC直流或交流电⑿电池电量不足告警。⒀610000mV指示仪表的量程选择。⒁（模拟指针显示）模拟显示。⒂AutoVolts（自动电压）Auto（自动）Manual（手动）仪表处于自动电压（AutoVolts）功能。自动量程。仪表能自动选择可获得最高分辨率的量程。手动量程。用户自行设置量程。⒃+模拟指针显示极性⒄0L输入值太大，超出所选量程。⒅LEAd测试导线警示。当仪表的功能开关转到或转离A档位时，该符号会短暂显示。2接线端图2-1图3-1测量电压、电阻、通断性、测量电流电容、二极管，频率表23开关档位表3开关档位测量功能AUTO-VLOZ根据所感测到的低阻抗输入情况自动选择交流或直流电压。交流电压量程：0.06至600V。频率量程：5Hz至50kHz。直流电压量程：0.001V至600V。交流电压量程：6.0mV至600mV，直流耦合。直流电压量程：0.1至600mV。Ω电阻量程：0.1Ω至40MΩ。电阻小于20Ω时，蜂鸣器打开；电阻大于250Ω时，蜂鸣器关闭。二极管测试。电压超过2.0V时，显示过载（OL）符号。电容量程（法拉）：1nF至9999µF。交流电流量程：0.1A至10A（>10至20A，30秒开，10分钟关）。>10.00A显示屏闪烁。>20A，显示OL（过载）。直流耦合。频率量程：45Hz至5kHz。直流电流量程：0.001A至10A（>10至20A，30秒开，10分钟关）。>10.00A显示屏闪烁。>20A，显示OL（过载）。VoltAlert非接触式感测交流电压。4开机选项表4按钮开机选项HOLD打开显示屏的所有显示段。MINMAX禁用蜂鸣器。当启用时，显示bEEP。RANGE启用低阻抗电容测量。当启用时，显示LCAP。参见第14页。禁用自动关机（“睡眠模式”）。当启用时，显示PoFF。禁用背照灯自动关闭功能。当启用时，显示LoFF。三操作说明1测量电阻下面以测量检品机电机电阻为例，介绍测量电阻的操作方法。1关断电源：为避免触电，应将电源关断。2选择接线端：如图3-1所示，将红色表笔接入图3-1电压端，黑色表笔接入公共端。3选择档位：如图3-2所示，将开关旋钮旋至欧姆档。4断开电路：为确保测量值正确，一定要保证电阻两端没有并入电器件，一般应将电阻接线端从端子台上拆下来。如图3-3所示，图3-2将电机线从端子台上拆下。5测量：将表笔接至电阻两端，测量电阻。如图3-4所示，测量结果如图3-5所示。图3-3图3-4注意：需要特别注意的是，测量电阻时一定要确保电阻两端没有并入其它电器件。2通断性测试图3-5通断性测试功能是检验是否存在开路，短路的一种方便而迅捷的方法。下面以测量叠袋机测试台变压器输入输出侧的通断性为例，介绍如何测量电路的通断性。1关断电源：在测试通断性时，一定要先将电源关闭。2选择接线端：将红色表笔接入电压端，将黑色表笔接入公共端。如图3-6所示。3选择档位：将开关旋钮旋至通断档，如图3-7所示。图3-6图3-7图3-8图3-9图3-104测量：在测量前，应先检测万用表两个表笔之间的内阻是否正常，如图3-8所示，当示数为零时，表明通断档状态完好。将两只表笔接至接线...
