10KV线路工程施工组织设计VIP免费

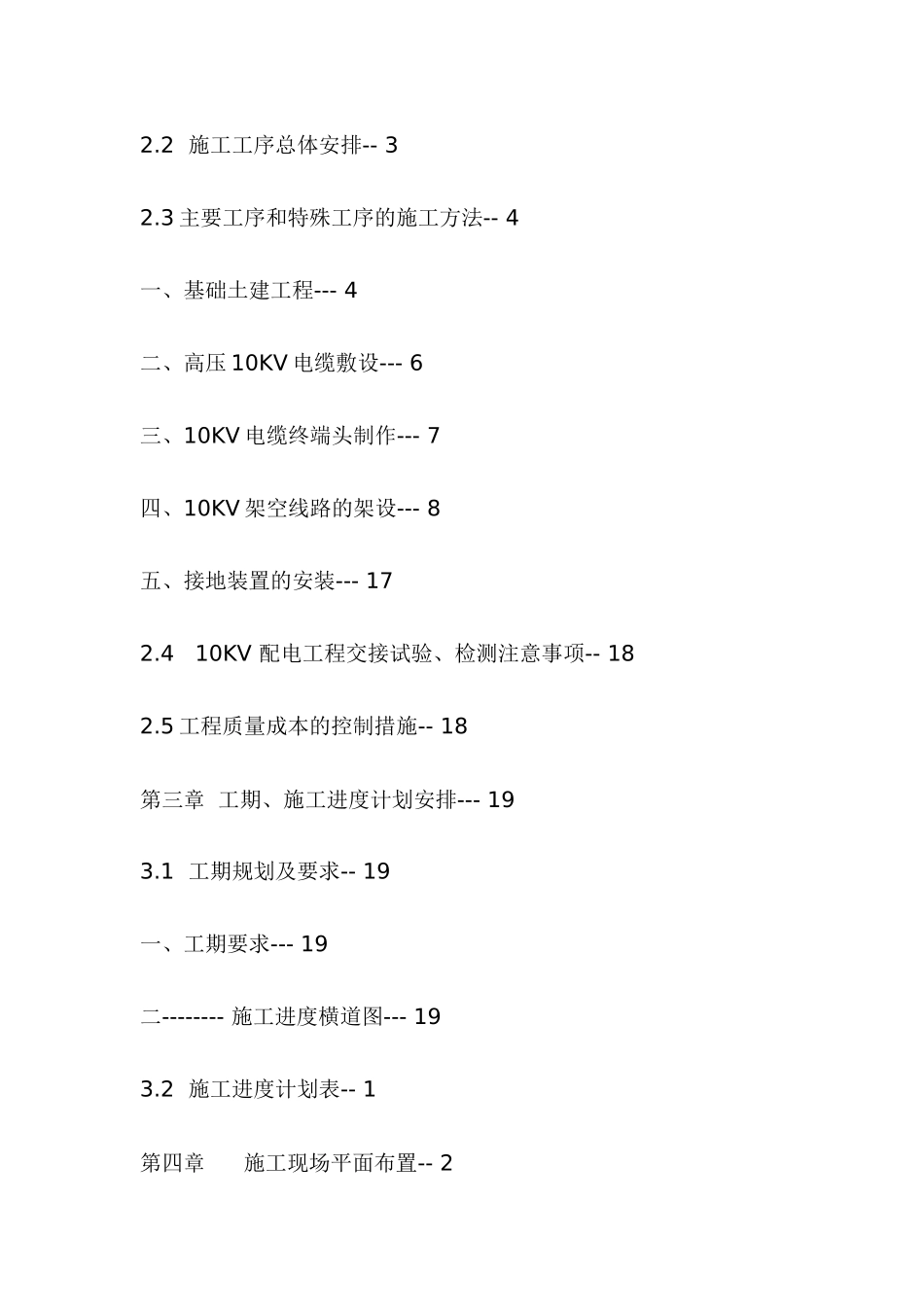

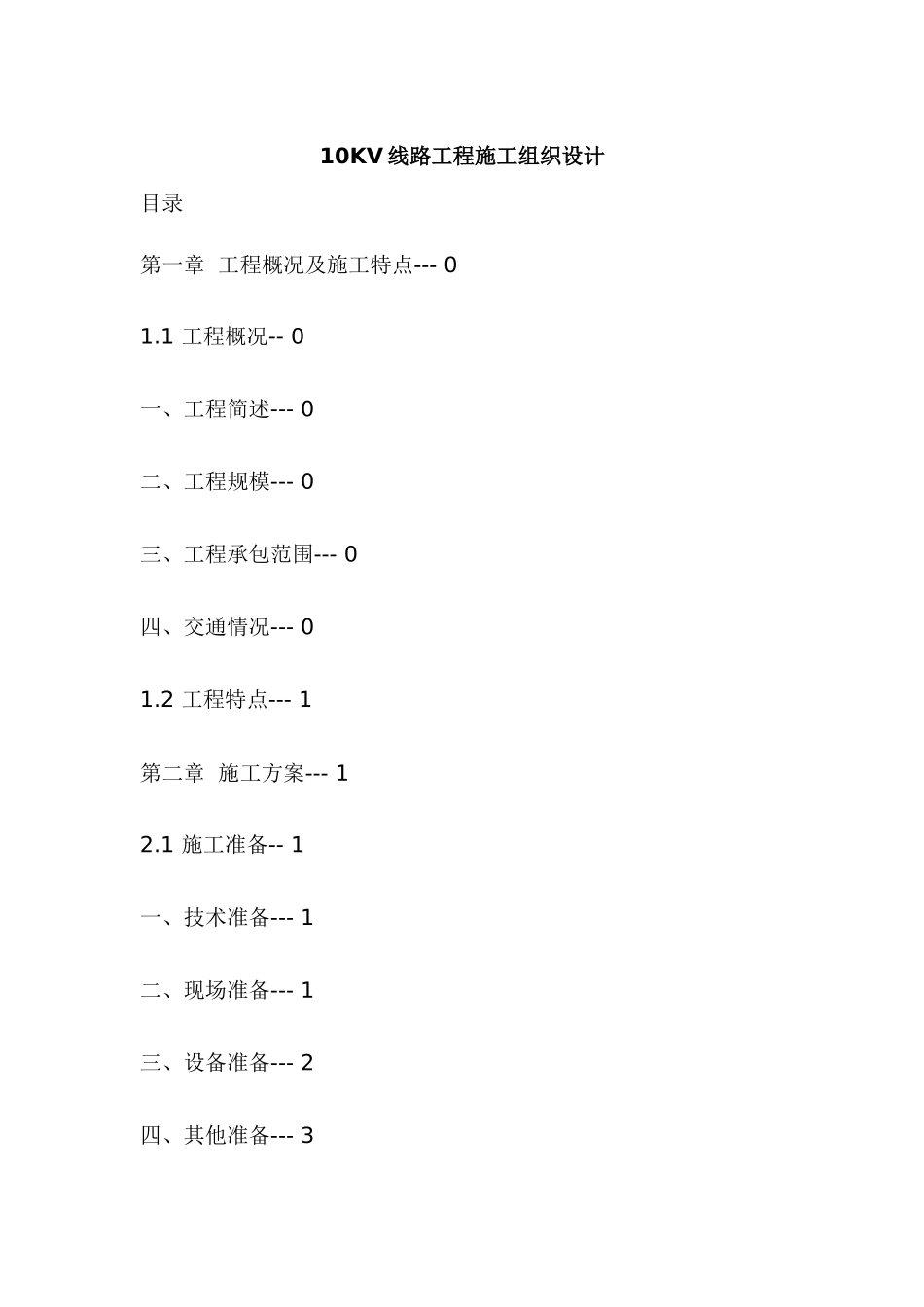

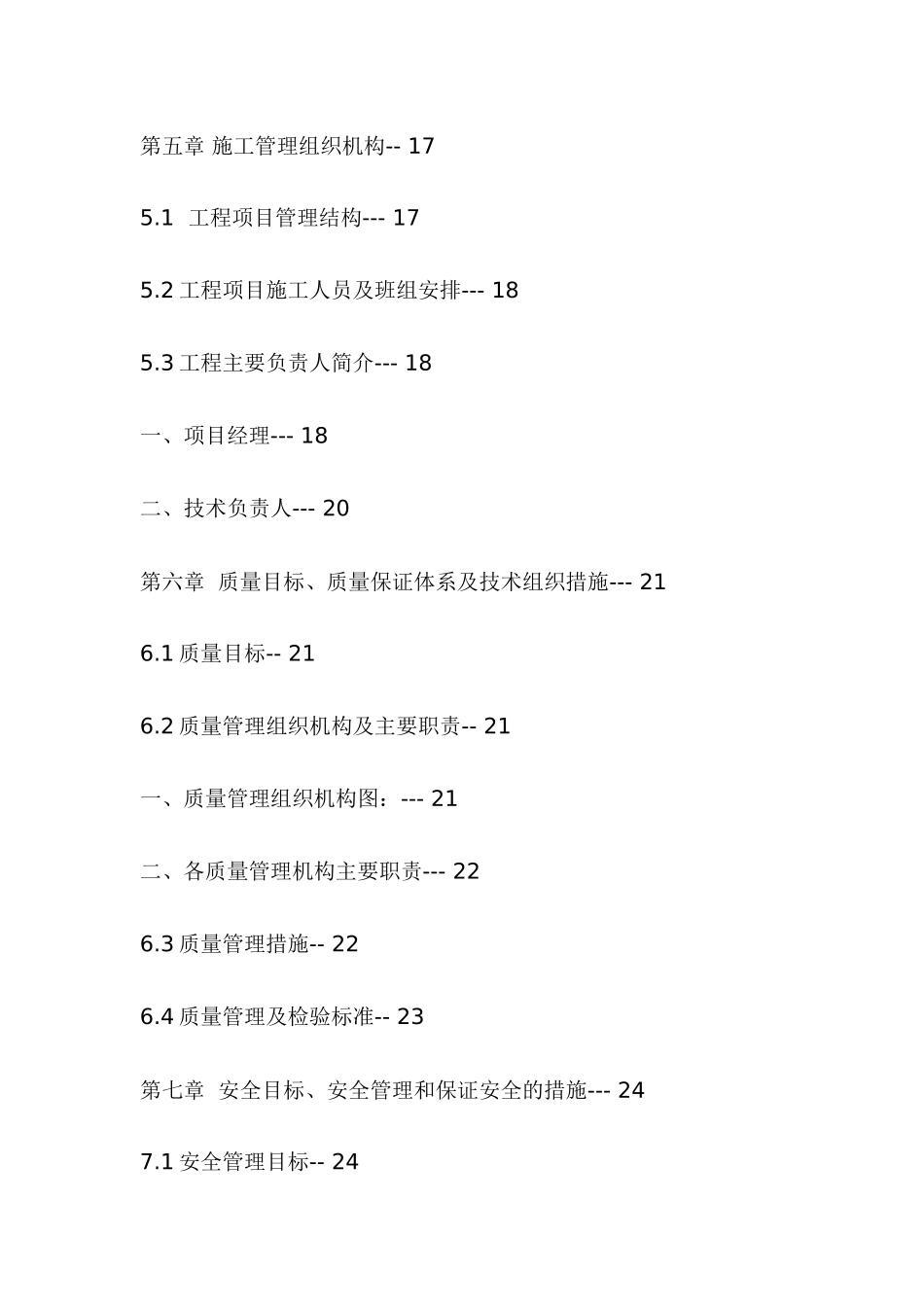

10KV线路工程施工组织设计目录第一章工程概况及施工特点---01.1工程概况--0一、工程简述---0二、工程规模---0三、工程承包范围---0四、交通情况---01.2工程特点---1第二章施工方案---12.1施工准备--1一、技术准备---1二、现场准备---1三、设备准备---2四、其他准备---32.2施工工序总体安排--32.3主要工序和特殊工序的施工方法--4一、基础土建工程---4二、高压10KV电缆敷设---6三、10KV电缆终端头制作---7四、10KV架空线路的架设---8五、接地装置的安装---172.410KV配电工程交接试验、检测注意事项--182.5工程质量成本的控制措施--18第三章工期、施工进度计划安排---193.1工期规划及要求--19一、工期要求---19二--------施工进度横道图---193.2施工进度计划表--1第四章施工现场平面布置--2第五章施工管理组织机构--175.1工程项目管理结构---175.2工程项目施工人员及班组安排---185.3工程主要负责人简介---18一、项目经理---18二、技术负责人---20第六章质量目标、质量保证体系及技术组织措施---216.1质量目标--216.2质量管理组织机构及主要职责--21一、质量管理组织机构图：---21二、各质量管理机构主要职责---226.3质量管理措施--226.4质量管理及检验标准--23第七章安全目标、安全管理和保证安全的措施---247.1安全管理目标--24一、安全管理目标---24二、安全管理制度---25三、安全管理办法---257.2安全组织技术措施--26第八章环境保护及文明施工---268.1环境保护--278.2环境保护的目标及措施---278.3文明施工的目标、组织机构和实施方案--27一、文明施工的目标---27二、文明施工的组织机构---27三、文明施工实施方案---288.4文明施工考核、管理办法--29一、文明施工考核办法---29二、文明施工管理办法---29第一章工程概况及施工特点1.1工程概况一、工程简述（一）工程名称：连江开发区新增10KV线路工程（二）项目实施地点：福建省连江县（三）项目业主：连江县供电有限公司二、工程规模连江开发区新增10KV线路工程具体涉及：1、敷设YJV22-10KV-3*300电缆线路2448米。2、敷设JKGYJ-10KV-240架空线路10300米。3、安装耐张及直线铁塔16基。4、安装真空开关2台；高压计量箱2台；隔离开关4组；避雷器4组；防雷过电压保护器18组。5、建造10KV电缆井25座。6、新装接地装置2组；电缆工井接地25处。三、工程承包范围1、上述工程规模中的相关的10KV电气线路、基础土建项目。2、杆塔、设备材料的采购、安装、试验、调试。四、交通情况本工程位于连江县，可供汽车运输范围10公里;人力运输0.3公里。1.2工程特点1、本项目为10KV线路工程，工期要求紧，仅80天；工程量较大，配电系统接线方式简单，但线路、电缆走向路径较为复杂，跨越的10KV高压线路有7处。因此要求施工现场人员组织和施工进度安排合理化，责任化，落实施工的各个环节；各职能部门、施工班组各负其责。2、本工程涉及10KV高压系统。所以，到时需按规定，做好各种试验，认真及时办好工作票。3、做好与业主及供电方的协调沟通，解决工程实施中出现的问题，确保工程按合同内容顺利完工。第二章施工方案2.1施工准备一、技术准备1、成立项目经理部，配备技术、安质、物资、计划、财务、资料等人员，据项目特点，加强技术力量的配置；2、组织项目会审，熟悉项目实施内容、步骤、方法细节，领会项目实施意图、工期及达到的目标；打印发放有关人员；3、编制作业指导书及项目实施技术交底；4、合同签订后，编制材料、设备用量清单，尽早订货；二、现场准备1、工作现场设置各种安全设施，宣传牌，警告牌，安全通道;2、做好各工器具、试验、检测设备调试、检查工作，保证设备能正常投入使用；3、建设临时工地的办公、仓库、食堂用房。三、设备准备本次项目为10KV电缆、架空线路敷设安装，因此，施工主要施工器具、试验器具如下表：主要施工器具序号施工器具型号或规格数量厂家1手动葫芦3T、5T、20T各1台常德2吊机20吨起吊高度25米1辆3北京工程车DJ3401辆4泰安起重车PY5150JWZ121辆长沙5机动绞磨机3台山东6断线钳2把7电焊机BX1-3151台上海8接地电阻摇表DER2571B1套上海9电动液压冲孔机1台10电动液压弯板机1台11柴油发电机30KW1台12冲击钻M29461...
