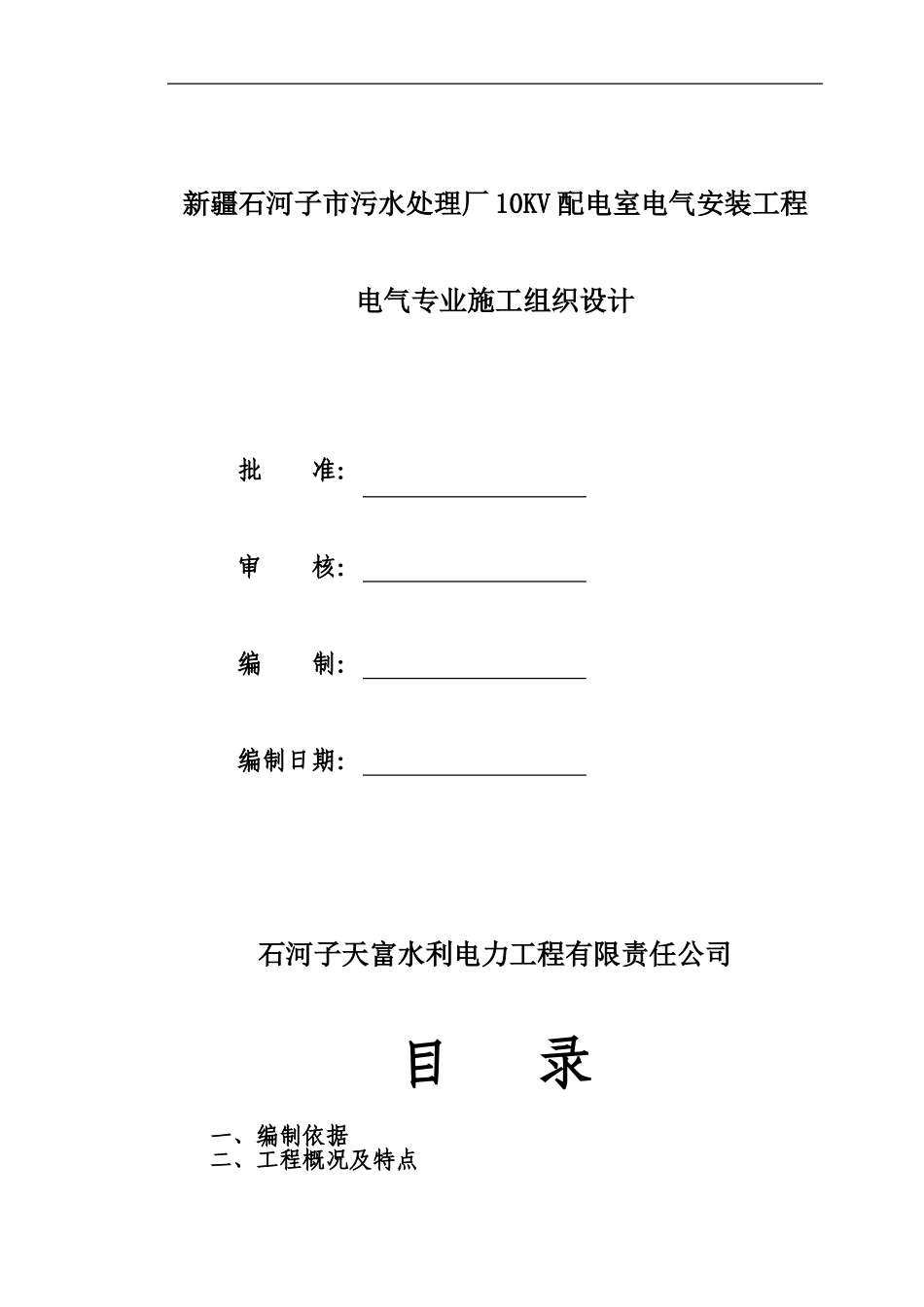

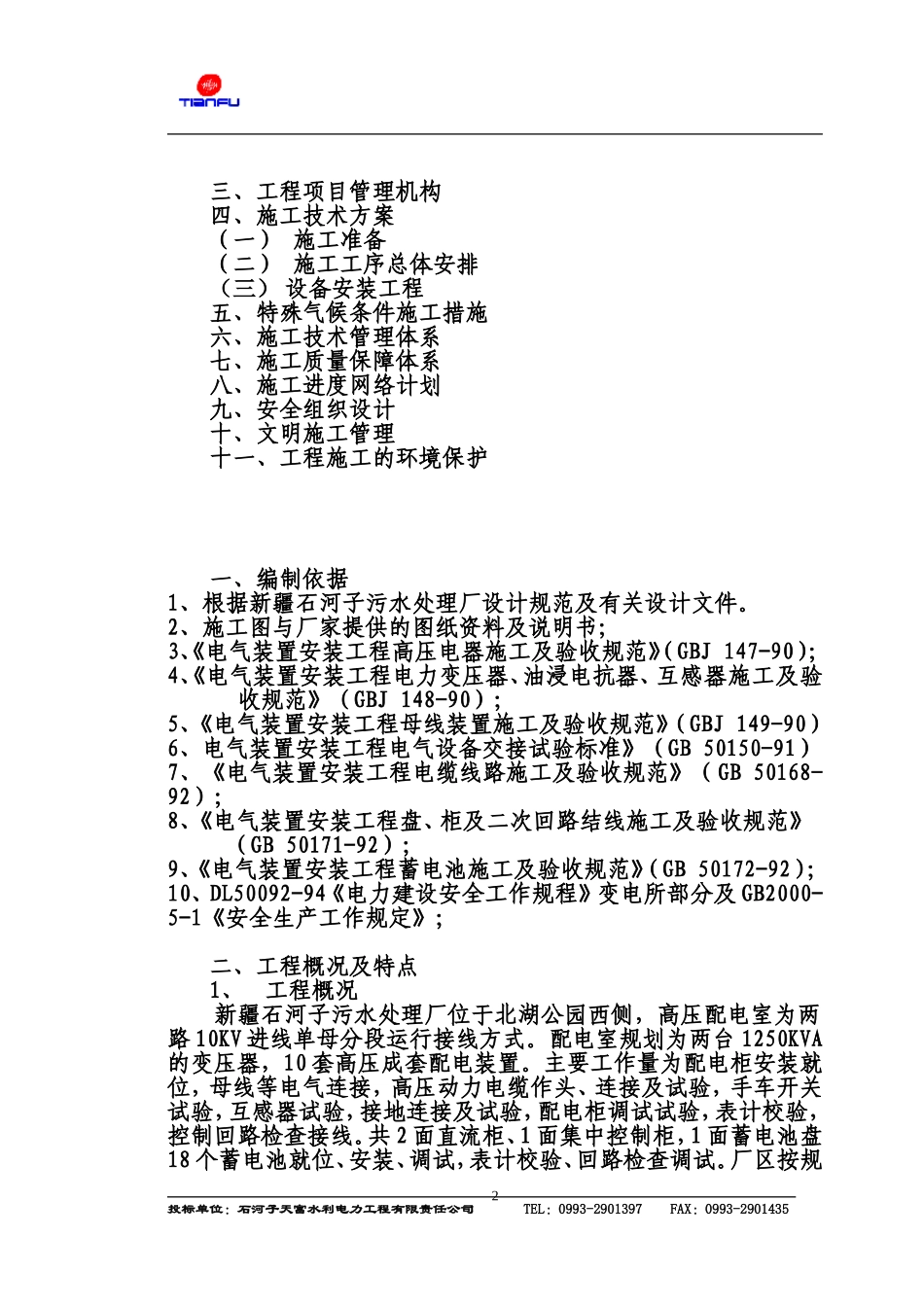

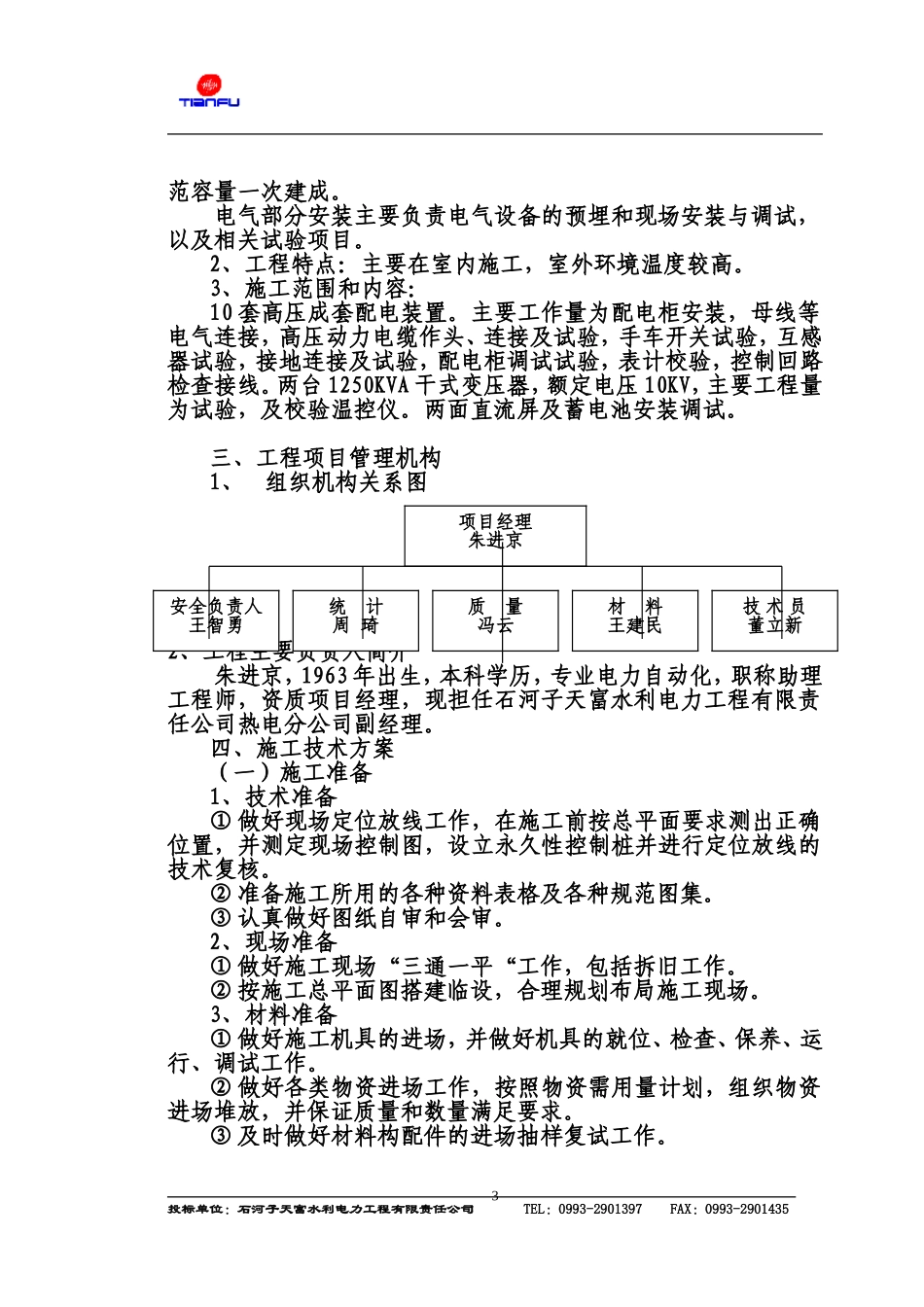

新疆石河子市污水处理厂10KV配电室电气安装工程电气专业施工组织设计批准：审核：编制：编制日期：石河子天富水利电力工程有限责任公司目录一、编制依据二、工程概况及特点三、工程项目管理机构四、施工技术方案（一）施工准备（二）施工工序总体安排（三）设备安装工程五、特殊气候条件施工措施六、施工技术管理体系七、施工质量保障体系八、施工进度网络计划九、安全组织设计十、文明施工管理十一、工程施工的环境保护一、编制依据1、根据新疆石河子污水处理厂设计规范及有关设计文件。2、施工图与厂家提供的图纸资料及说明书；3、《电气装置安装工程高压电器施工及验收规范》（GBJ147-90）；4、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GBJ148-90）；5、《电气装置安装工程母线装置施工及验收规范》（GBJ149-90）6、电气装置安装工程电气设备交接试验标准》（GB50150-91）7、《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）；8、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》（GB50171-92）；9、《电气装置安装工程蓄电池施工及验收规范》（GB50172-92）；10、DL50092-94《电力建设安全工作规程》变电所部分及GB2000-5-1《安全生产工作规定》；二、工程概况及特点1、工程概况新疆石河子污水处理厂位于北湖公园西侧，高压配电室为两路10KV进线单母分段运行接线方式。配电室规划为两台1250KVA的变压器，10套高压成套配电装置。主要工作量为配电柜安装就位，母线等电气连接，高压动力电缆作头、连接及试验，手车开关试验，互感器试验，接地连接及试验，配电柜调试试验，表计校验，控制回路检查接线。共2面直流柜、1面集中控制柜，1面蓄电池盘18个蓄电池就位、安装、调试，表计校验、回路检查调试。厂区按规投标单位：石河子天富水利电力工程有限责任公司TEL：0993-2901397FAX：0993-29014352范容量一次建成。电气部分安装主要负责电气设备的预埋和现场安装与调试，以及相关试验项目。2、工程特点：主要在室内施工，室外环境温度较高。3、施工范围和内容：10套高压成套配电装置。主要工作量为配电柜安装，母线等电气连接，高压动力电缆作头、连接及试验，手车开关试验，互感器试验，接地连接及试验，配电柜调试试验，表计校验，控制回路检查接线。两台1250KVA干式变压器，额定电压10KV，主要工程量为试验，及校验温控仪。两面直流屏及蓄电池安装调试。三、工程项目管理机构1、组织机构关系图2、工程主要负责人简介朱进京，1963年出生，本科学历，专业电力自动化，职称助理工程师，资质项目经理，现担任石河子天富水利电力工程有限责任公司热电分公司副经理。四、施工技术方案（一）施工准备1、技术准备①做好现场定位放线工作，在施工前按总平面要求测出正确位置，并测定现场控制图，设立永久性控制桩并进行定位放线的技术复核。②准备施工所用的各种资料表格及各种规范图集。③认真做好图纸自审和会审。2、现场准备①做好施工现场“三通一平“工作，包括拆旧工作。②按施工总平面图搭建临设，合理规划布局施工现场。3、材料准备①做好施工机具的进场，并做好机具的就位、检查、保养、运行、调试工作。②做好各类物资进场工作，按照物资需用量计划，组织物资进场堆放，并保证质量和数量满足要求。③及时做好材料构配件的进场抽样复试工作。投标单位：石河子天富水利电力工程有限责任公司TEL：0993-2901397FAX：0993-29014353项目经理朱进京安全负责人王智勇统计周琦质量冯云材料王建民技术员董立新（二）施工工序总体安排本工程按先地下后地上，先土建后设备安装，先一次后二次的原则，进行总体安排。（三）设备安装工程：第一、电力电缆1、严格按照有关规定进行敷设电缆2、测量绝缘电阻；3、直流耐压试验及泄漏电流测量；4、检查电缆线路的相位；5、测量各电缆线芯对地或对金属屏蔽层间和各级芯间的绝缘电阻。6、电缆头的制作采用户外热缩式交联电缆头。第二、二次线部分的安装与接线1、按照国家有关工艺要求进行接线。2、二次电缆应挂电缆标牌，二次电缆头应按规定进行制作。3、布线整齐，电缆线芯作出预留。4、二次线要套电缆...
