TPA3116D2中文数据表VIP免费

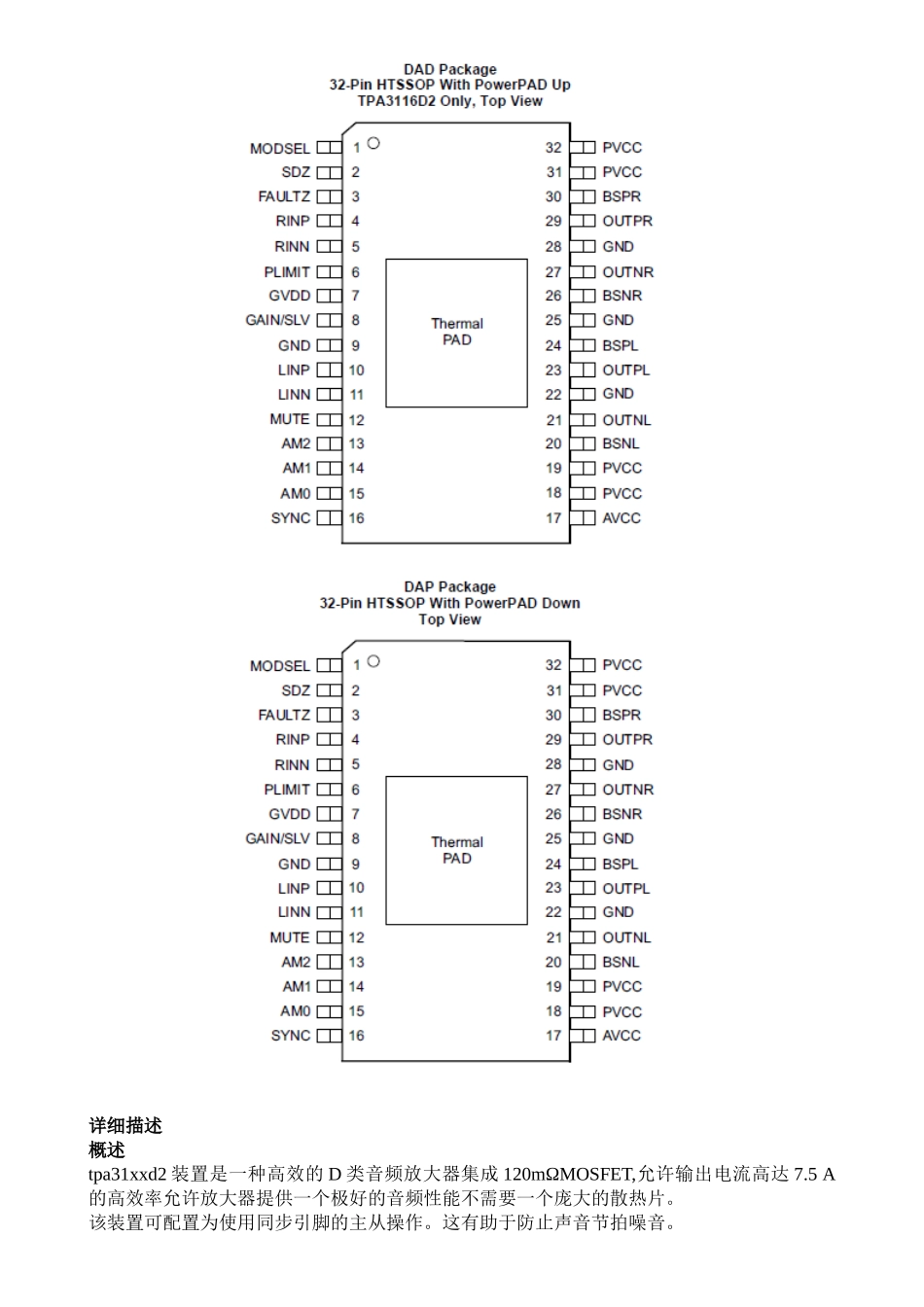

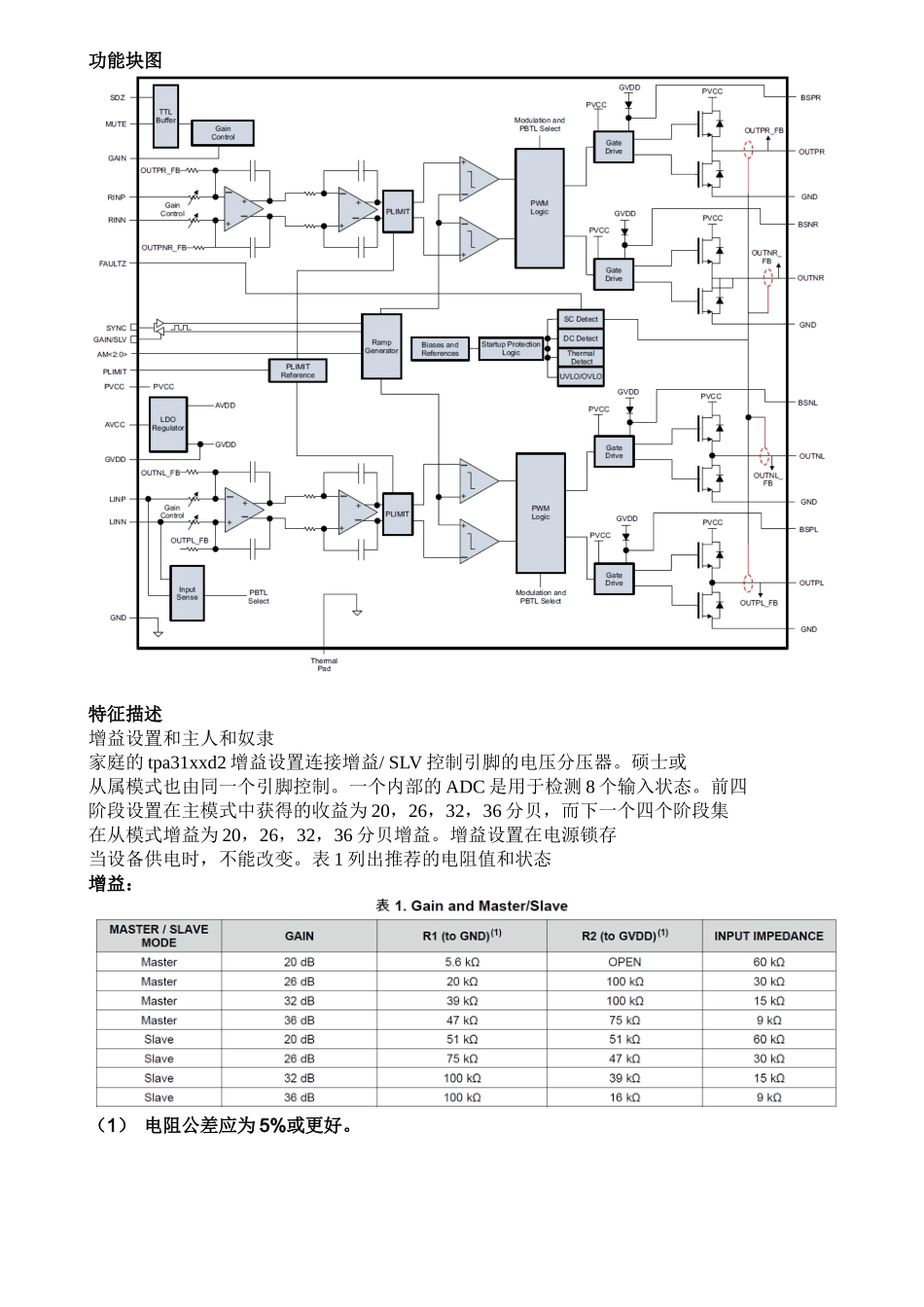

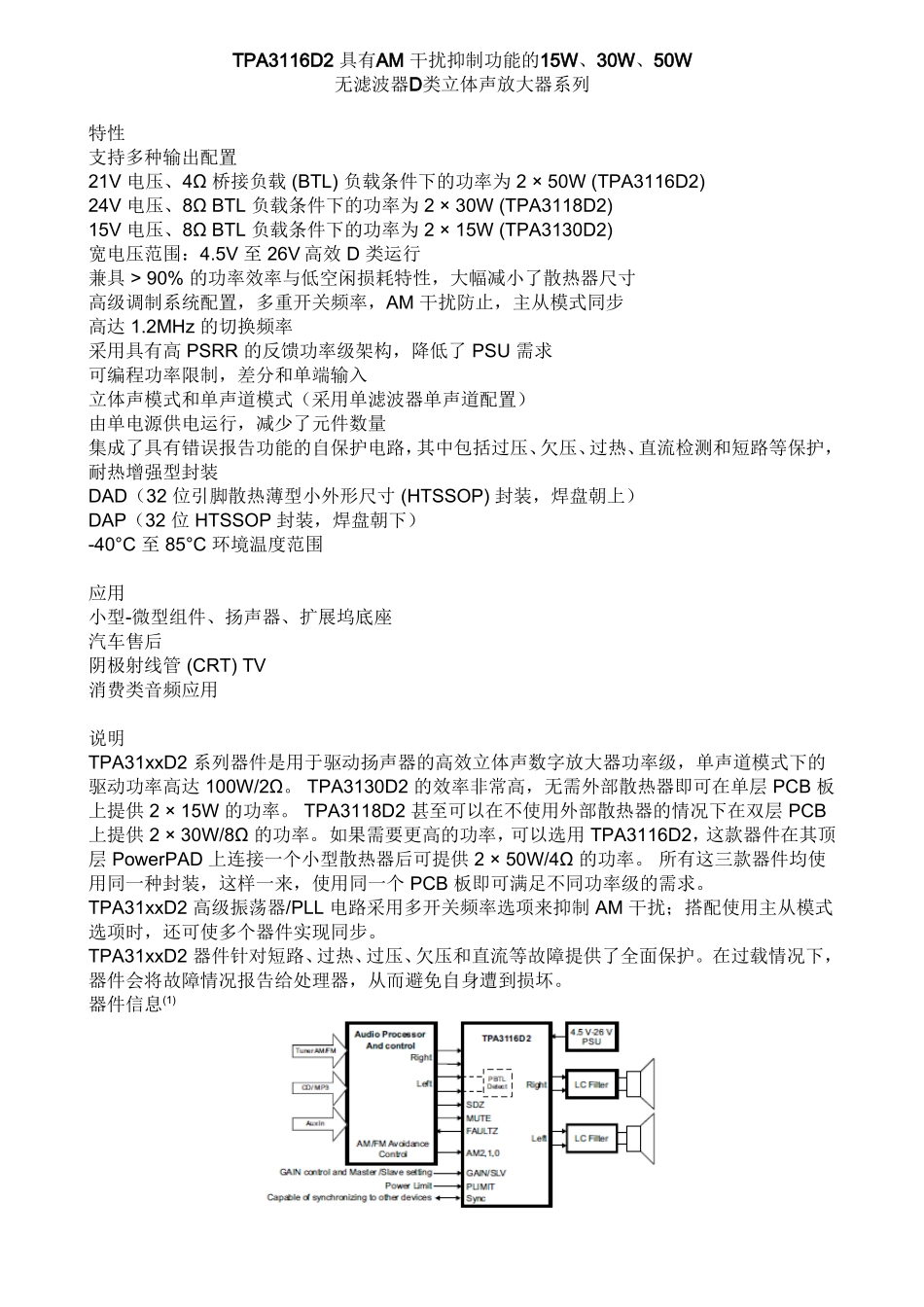

TPA3116D2具有AM干扰抑制功能的15W、30W、50W无滤波器D类立体声放大器系列特性支持多种输出配置21V电压、4Ω桥接负载(BTL)负载条件下的功率为2×50W(TPA3116D2)24V电压、8ΩBTL负载条件下的功率为2×30W(TPA3118D2)15V电压、8ΩBTL负载条件下的功率为2×15W(TPA3130D2)宽电压范围：4.5V至26V高效D类运行兼具>90%的功率效率与低空闲损耗特性，大幅减小了散热器尺寸高级调制系统配置，多重开关频率，AM干扰防止，主从模式同步高达1.2MHz的切换频率采用具有高PSRR的反馈功率级架构，降低了PSU需求可编程功率限制，差分和单端输入立体声模式和单声道模式（采用单滤波器单声道配置）由单电源供电运行，减少了元件数量集成了具有错误报告功能的自保护电路，其中包括过压、欠压、过热、直流检测和短路等保护，耐热增强型封装DAD（32位引脚散热薄型小外形尺寸(HTSSOP)封装，焊盘朝上）DAP（32位HTSSOP封装，焊盘朝下）-40°C至85°C环境温度范围应用小型-微型组件、扬声器、扩展坞底座汽车售后阴极射线管(CRT)TV消费类音频应用说明TPA31xxD2系列器件是用于驱动扬声器的高效立体声数字放大器功率级，单声道模式下的驱动功率高达100W/2Ω。TPA3130D2的效率非常高，无需外部散热器即可在单层PCB板上提供2×15W的功率。TPA3118D2甚至可以在不使用外部散热器的情况下在双层PCB上提供2×30W/8Ω的功率。如果需要更高的功率，可以选用TPA3116D2，这款器件在其顶层PowerPAD上连接一个小型散热器后可提供2×50W/4Ω的功率。所有这三款器件均使用同一种封装，这样一来，使用同一个PCB板即可满足不同功率级的需求。TPA31xxD2高级振荡器/PLL电路采用多开关频率选项来抑制AM干扰；搭配使用主从模式选项时，还可使多个器件实现同步。TPA31xxD2器件针对短路、过热、过压、欠压和直流等故障提供了全面保护。在过载情况下，器件会将故障情况报告给处理器，从而避免自身遭到损坏。器件信息(1)详细描述概述tpa31xxd2装置是一种高效的D类音频放大器集成120mΩMOSFET,允许输出电流高达7.5A的高效率允许放大器提供一个极好的音频性能不需要一个庞大的散热片。该装置可配置为使用同步引脚的主从操作。这有助于防止声音节拍噪音。功能块图特征描述增益设置和主人和奴隶家庭的tpa31xxd2增益设置连接增益/SLV控制引脚的电压分压器。硕士或从属模式也由同一个引脚控制。一个内部的ADC是用于检测8个输入状态。前四阶段设置在主模式中获得的收益为20，26，32，36分贝，而下一个四个阶段集在从模式增益为20，26，32，36分贝增益。增益设置在电源锁存当设备供电时，不能改变。表1列出推荐的电阻值和状态增益：（1）电阻公差应为5%或更好。在主模式，同步终端是一个输出，在从模式，同步终端是一个输入时钟输入。TTL逻辑电平与符合GVDD。输入阻抗家庭的tpa31xxd2输入级是一个全差分输入级，输入阻抗的变化增益设置从9KΩ在增益36分贝至60KΩ在20dB的增益。表1列出从最小到最大增益值。这的输入电阻值误差±20%最小值将高于7.2KΩ。输入需要AC耦合到输出直流偏移和确保斜坡的输出电压在电源正确—论与权力。输入交流耦合电容与输入阻抗形成一个高通滤波器有以下截止频率：如果一个平坦的低音响应是必需的下降到20赫兹的建议截止频率为十分之一，2赫兹。表2列出了建议的交流耦合电容器的每一个增益步。如果一个-3分贝是接受在20赫兹10倍低电容器可以使用，例如，可以使用1μf所使用的输入电容应是一种低泄漏，如优质电解，钽或陶瓷的类型。如果一个偏光式是用积极的连接应面偏3VDC输入引脚。启动和关闭操作tpa31xxd2家庭使用操作旨在降低电源电流关断模式（ICC）的绝对最低水平在电力节约使用期。SDZ输入端应举行在正常运行时，在正常运行时，在正常运行时，在正常运行时（见表）。拉低作用将输出静音和放大器进入低电流状态。不建议离开SDZ无关的，因为放大器的操作将是不可预知的。最流行的性能将放大器断电，在关断模式，消除电源之前供应。在启动周期结束时选择增益设置。在启动周期结束时，增益是选定并不能更改，直到下一次电源。plimit操作tpa31xxd2家族有一个内置的电压限制器可用于限制输出电压水平以下电源轨，放大...
