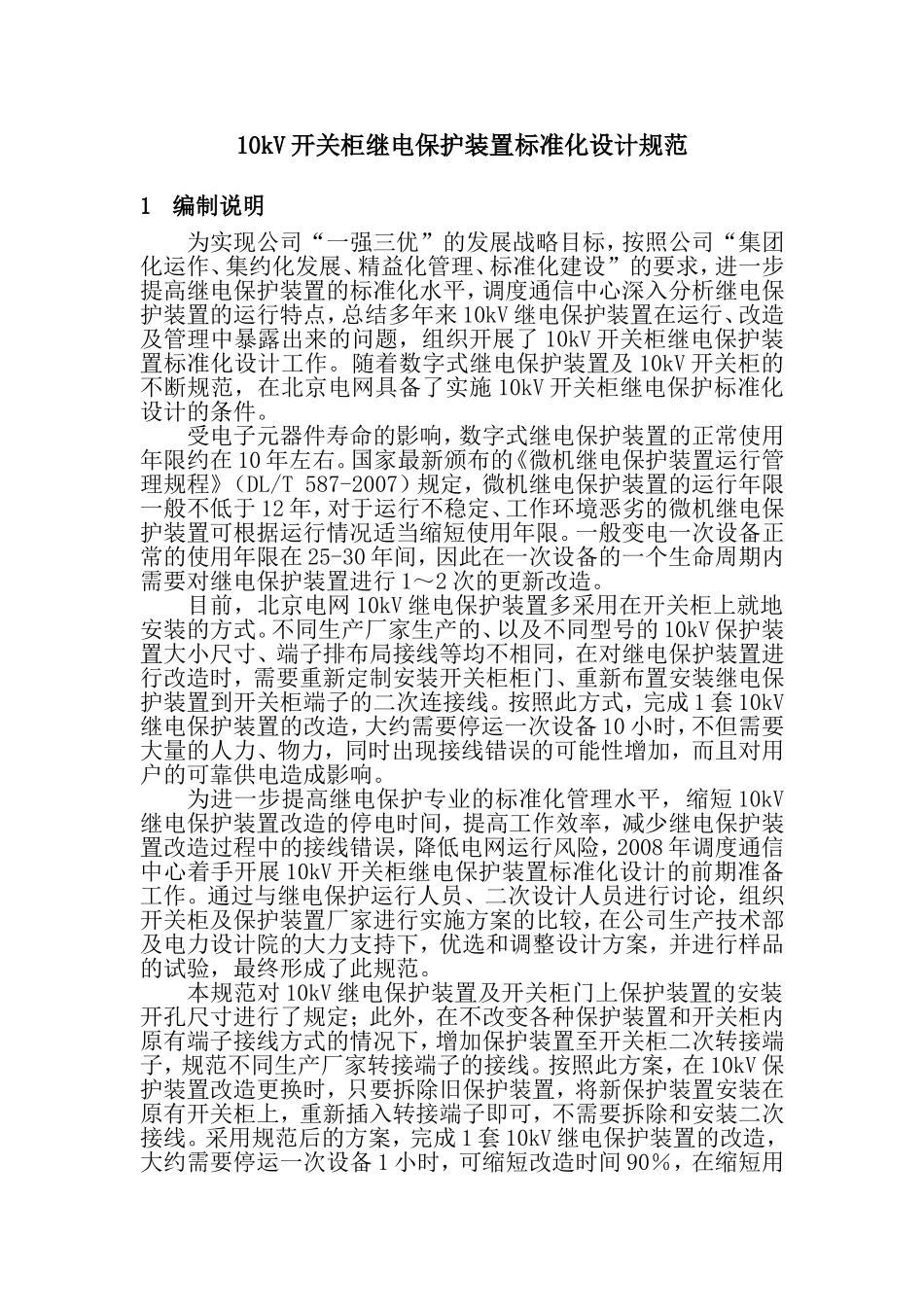

10kV开关柜继电保护装置标准化设计规范1编制说明为实现公司“一强三优”的发展战略目标，按照公司“集团化运作、集约化发展、精益化管理、标准化建设”的要求，进一步提高继电保护装置的标准化水平，调度通信中心深入分析继电保护装置的运行特点，总结多年来10kV继电保护装置在运行、改造及管理中暴露出来的问题，组织开展了10kV开关柜继电保护装置标准化设计工作。随着数字式继电保护装置及10kV开关柜的不断规范，在北京电网具备了实施10kV开关柜继电保护标准化设计的条件。受电子元器件寿命的影响，数字式继电保护装置的正常使用年限约在10年左右。国家最新颁布的《微机继电保护装置运行管理规程》（DL/T587-2007）规定，微机继电保护装置的运行年限一般不低于12年，对于运行不稳定、工作环境恶劣的微机继电保护装置可根据运行情况适当缩短使用年限。一般变电一次设备正常的使用年限在25-30年间，因此在一次设备的一个生命周期内需要对继电保护装置进行1～2次的更新改造。目前，北京电网10kV继电保护装置多采用在开关柜上就地安装的方式。不同生产厂家生产的、以及不同型号的10kV保护装置大小尺寸、端子排布局接线等均不相同，在对继电保护装置进行改造时，需要重新定制安装开关柜柜门、重新布置安装继电保护装置到开关柜端子的二次连接线。按照此方式，完成1套10kV继电保护装置的改造，大约需要停运一次设备10小时，不但需要大量的人力、物力，同时出现接线错误的可能性增加，而且对用户的可靠供电造成影响。为进一步提高继电保护专业的标准化管理水平，缩短10kV继电保护装置改造的停电时间，提高工作效率，减少继电保护装置改造过程中的接线错误，降低电网运行风险，2008年调度通信中心着手开展10kV开关柜继电保护装置标准化设计的前期准备工作。通过与继电保护运行人员、二次设计人员进行讨论，组织开关柜及保护装置厂家进行实施方案的比较，在公司生产技术部及电力设计院的大力支持下，优选和调整设计方案，并进行样品的试验，最终形成了此规范。本规范对10kV继电保护装置及开关柜门上保护装置的安装开孔尺寸进行了规定；此外，在不改变各种保护装置和开关柜内原有端子接线方式的情况下，增加保护装置至开关柜二次转接端子，规范不同生产厂家转接端子的接线。按照此方案，在10kV保护装置改造更换时，只要拆除旧保护装置，将新保护装置安装在原有开关柜上，重新插入转接端子即可，不需要拆除和安装二次接线。采用规范后的方案，完成1套10kV继电保护装置的改造，大约需要停运一次设备1小时，可缩短改造时间90％，在缩短用户停电时间的同时，也极大地避免了可能由于人员疏忽造成的接线错误，提高系统供电可靠性。2编制主要依据GB/T14285-2006《继电保护和安全自动装置技术规程》GB14048.7-2006《低压开关设备和控制设备第7-1部分：辅助器件铜导体的接线端子排》GB14048.8-2006《低压开关设备和控制设备第7-2部分：辅助器件铜导体的保护导体接线端子排》DL/T5218-2005《220kV～500kV变电所设计技术规程》DL/T584-1995《3～110kV电网继电保护装置运行整定规程》Q/GDW161-2007《线路保护及辅助装置标准化设计规范》《北京市电力公司继电保护及安全自动装置配置选型原则》3适用范围3.1本规范适用于公司所有变电站（开闭站）就地安装的数字式10kV保护装置。3.2配电室、用户就地安装的数字式10kV保护装置可参照执行。3.3单个开关柜门上安装两套数字式10kV保护装置的不执行规范。4技术方案4.1规范各开关柜厂家各类型、各型号10kV开关柜柜门保护安装开孔尺寸（见附录A），保证在改造更换保护装置时，不再对开关柜门进行改造。4.2规范各10kV保护生产厂家生产的各类型、各型号数字式继电保护装置的尺寸（见附录A），保证在更换其它型号保护装置时不再对开关柜门进行改造。继电保护装置增加装饰板填补与标准开孔间的缝隙。4.3在10kV保护装置至开关柜的连接线中增设4个二次转接端子，安装在开关柜门上。转接端子分为插头、插座两个部分，继电保护装置与转接端子插头部分连接，开关柜内其它设备及柜内端子排与转接端子插座连接。保证在改造更换保护装置时，不再对开关柜门至开关柜二次连接线...
