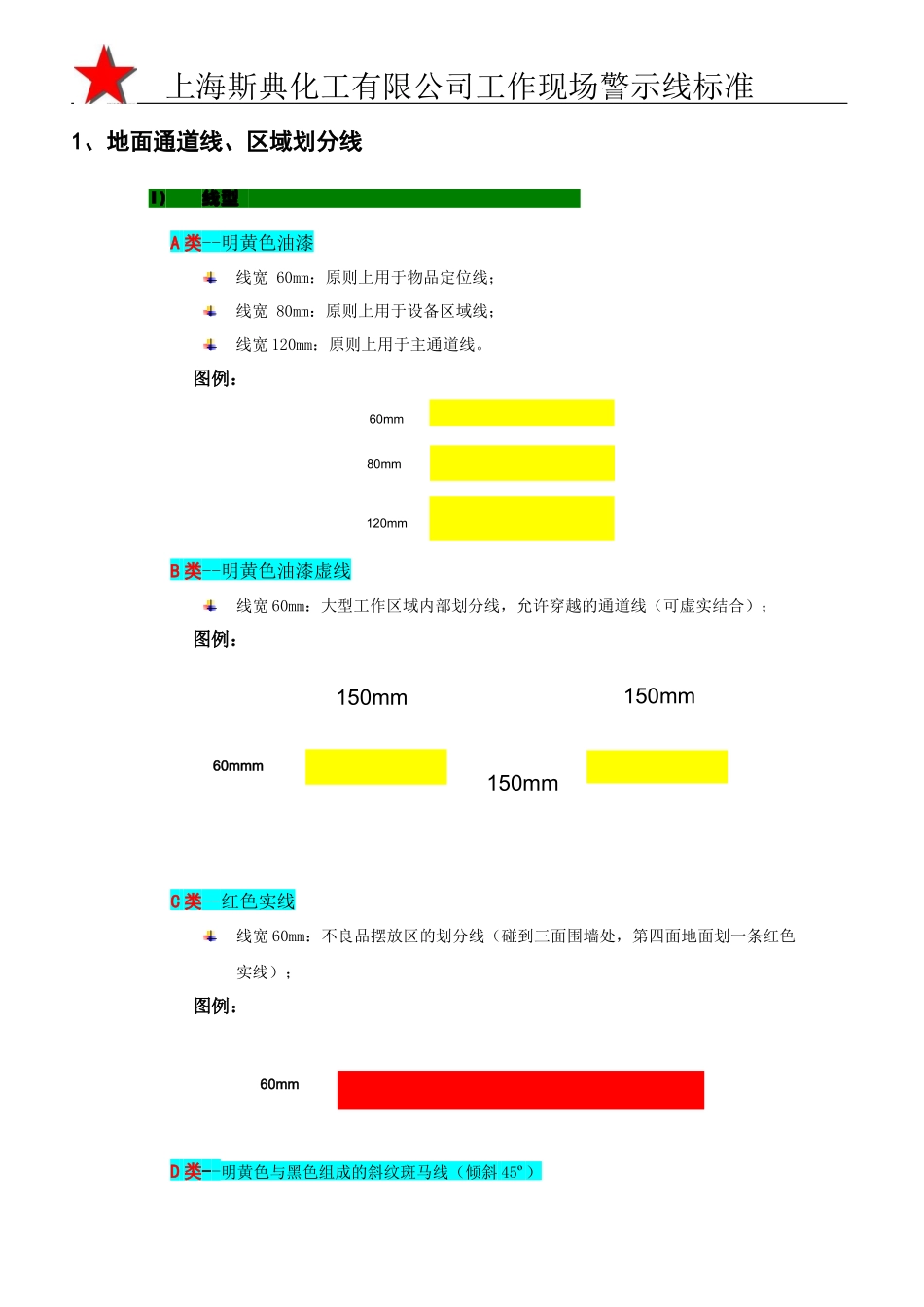

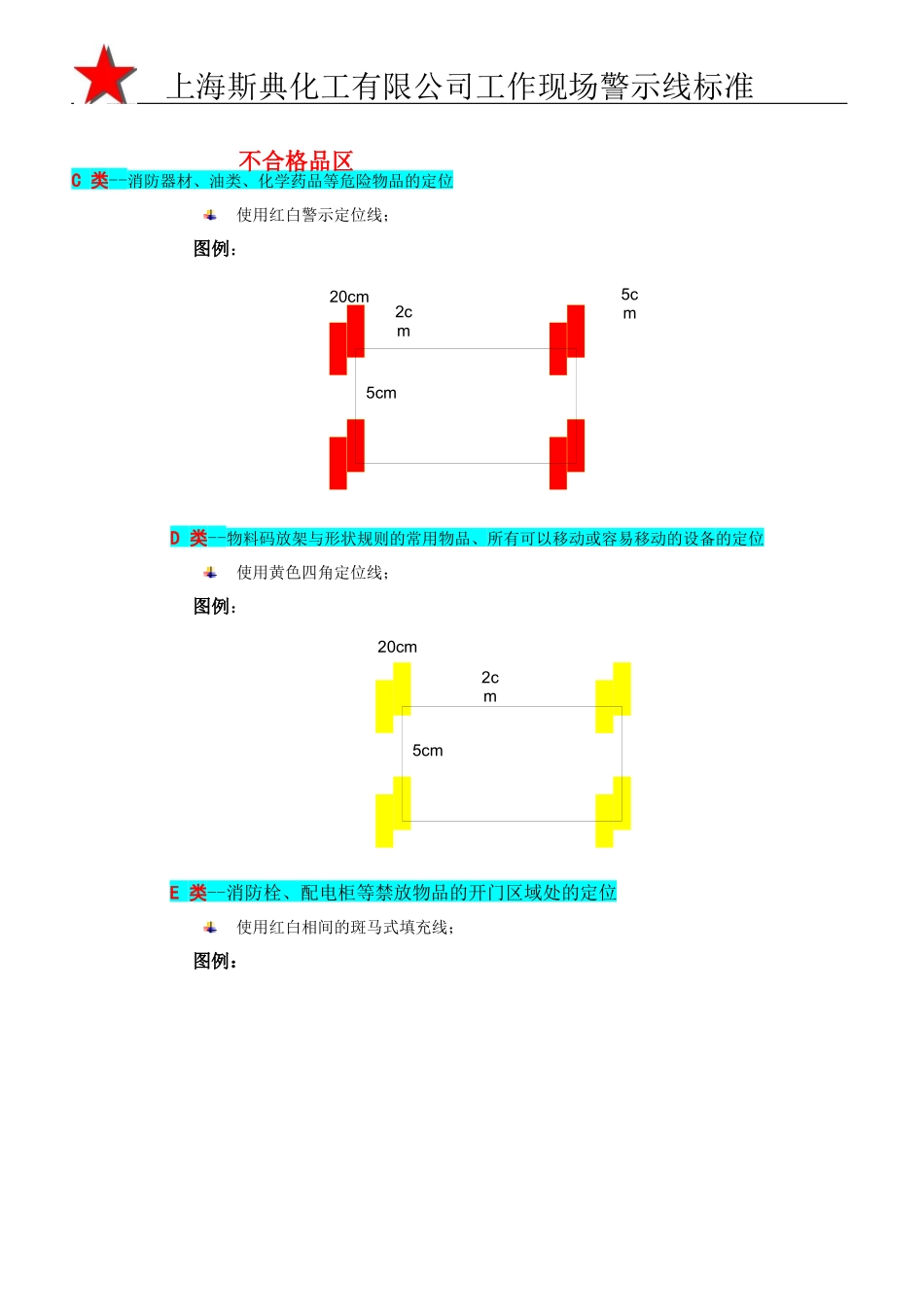

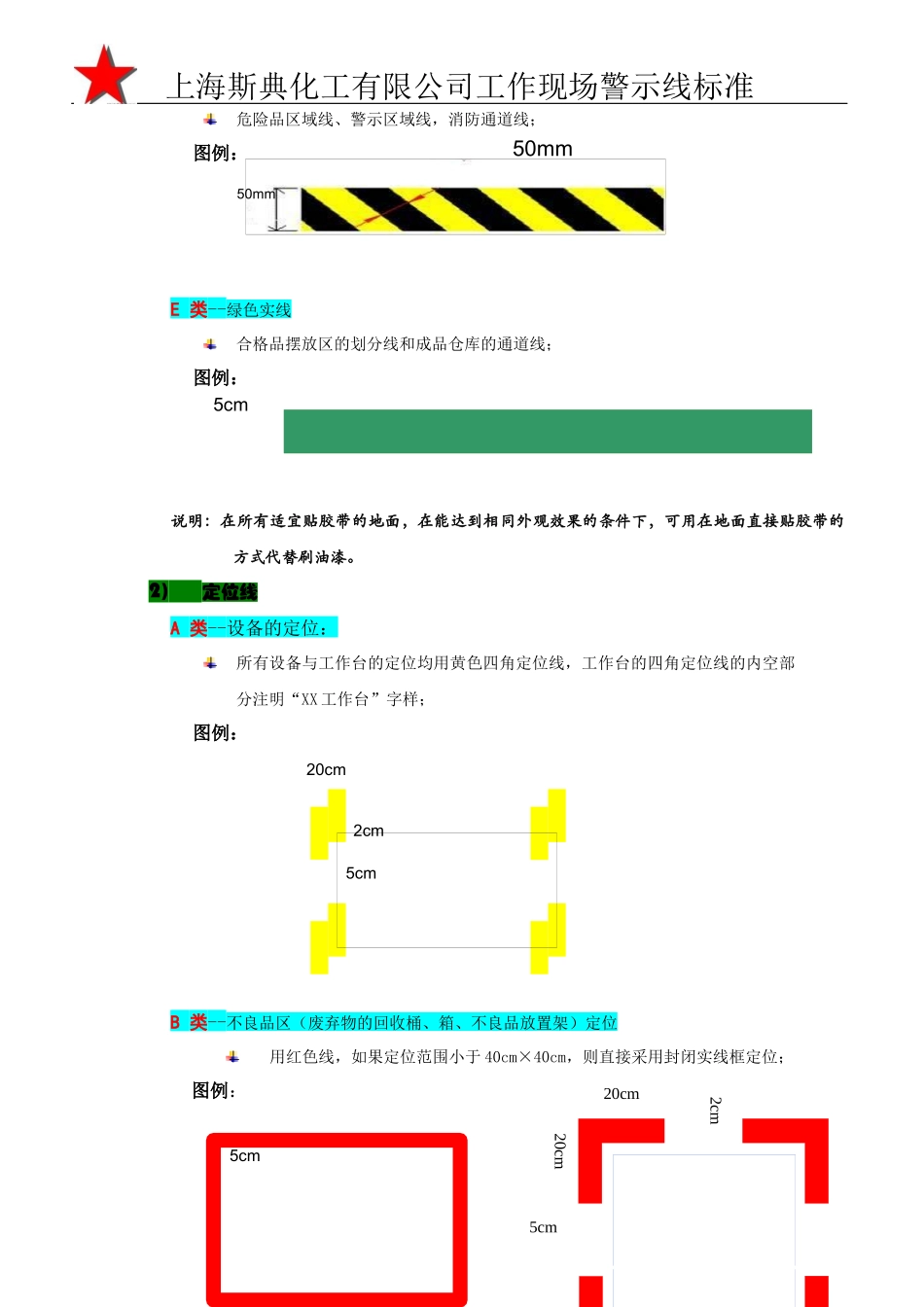

60mm80mm120mm150mm150mm150mm60mmm60mm上海斯典化工有限公司工作现场警示线标准1、地面通道线、区域划分线1)线型A类--明黄色油漆线宽60mm:原则上用于物品定位线;线宽80mm:原则上用于设备区域线;线宽120mm:原则上用于主通道线。图例:B类--明黄色油漆虚线线宽60mm:大型工作区域内部划分线,允许穿越的通道线(可虚实结合);图例:C类--红色实线线宽60mm:不良品摆放区的划分线(碰到三面围墙处,第四面地面划一条红色实线);图例:D类--明黄色与黑色组成的斜纹斑马线(倾斜45º)50mm2cm5cm20cm5cm20cm2cm上海斯典化工有限公司工作现场警示线标准危险品区域线、警示区域线,消防通道线;图例:E类--绿色实线合格品摆放区的划分线和成品仓库的通道线;图例:说明:在所有适宜贴胶带的地面,在能达到相同外观效果的条件下,可用在地面直接贴胶带的方式代替刷油漆。2)定位线A类--设备的定位:所有设备与工作台的定位均用黄色四角定位线,工作台的四角定位线的内空部分注明“XX工作台”字样;图例:B类--不良品区(废弃物的回收桶、箱、不良品放置架)定位用红色线,如果定位范围小于40cm×40cm,则直接采用封闭实线框定位;图例:50mm20cm5cm5cm2cm5cm5cm2cm5cm上海斯典化工有限公司工作现场警示线标准C类--消防器材、油类、化学药品等危险物品的定位使用红白警示定位线;图例:D类--物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线;图例:E类--消防栓、配电柜等禁放物品的开门区域处的定位使用红白相间的斑马式填充线;图例:20cm20cm不合格品区说明:红色线宽5cm,空白线宽5cm,45o倾斜;区域长度与配电箱一致、宽度为门的半径;上海斯典化工有限公司工作现场警示线标准说明:红色线宽5cm,空白线宽5cm,45o倾斜;区域长度与消防栓保持一致、宽度30cm左右;上海斯典化工有限公司工作现场警示线标准手推式灭火器壁挂式灭火器说明:红色、线宽5cm,空白宽5cm,45o倾斜;区域长度与灭火器的数量一致、宽度30cm左右;物料周转车停放区区域大小由车的大小确定通道5cm5cm上海斯典化工有限公司工作现场警示线标准F类--移动式设备的定位(如液压叉车、电动叉车、物料周转车等)使用黄线四周定位线,并标明起动方向;图例:非通道通道5cm5cm5cm5cm20cm5cm5cm5cm5cm上海斯典化工有限公司工作现场警示线标准G类--货架的定位图例:H类--门开闭线图例:5cm5cm单开门双开门由设备宽度确定柜门轨迹线消防栓、配电柜等图B5cm由区域大小确定由区域大小确定图A3cm上海斯典化工有限公司工作现场警示线标准I类--限高线图例:J类--警示范围线设置在墙面的消防栓;配电柜、配电箱、电气控制柜等;提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等;图例:K类--台面物品定位待加工零件原材料、作业工具,检查工具、记录表、小物盒;图例:限高m5cm1cm上海斯典化工有限公司工作现场警示线标准2、通道划线类别通道宽度通道线区域形成方式转弯处颜色宽度线型车道主通道2.0-2.5m黄色100mm实线以主大门中心线为轴线对称分布300mm斜线内部货流通道1.0-1.5m黄色80mm实线以通道最宽处中垂线为对称分布300mm斜线内部人流通道0.8-1.0m黄色80mm实线临时通道间隔等线宽黄色60mm斑马线图例:红色斜线长度为通道宽的1/2或者1/3如搬运机具须跨越区段,则划虚线3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差,可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色,但要求与电脑所显示的色样效果接近,且在工厂内部保持一致。上海斯典化工有限公司工作现场警示线标准4、工具标识牌公司统一订制的工具柜、模具架、物品柜标识牌(贴在柜门左上角),标明工具类别,负责人。图例:以上规定各单位在具体执行时可作个别调整,如一些只需标识名称的简单场合可自行打印制作,但要求醒目、美观,力求单位内部统一规范。5、车间物料标识牌车间内部的物料放置点、待加工、已加工物料放置点,对物料名称、数量、规格以及最大上限的控制。图例:尺寸:90×60mm责任人:类别:XX工具(1)(2)(3)(4)物料标识卡名称规格数量批号上海斯典化...
