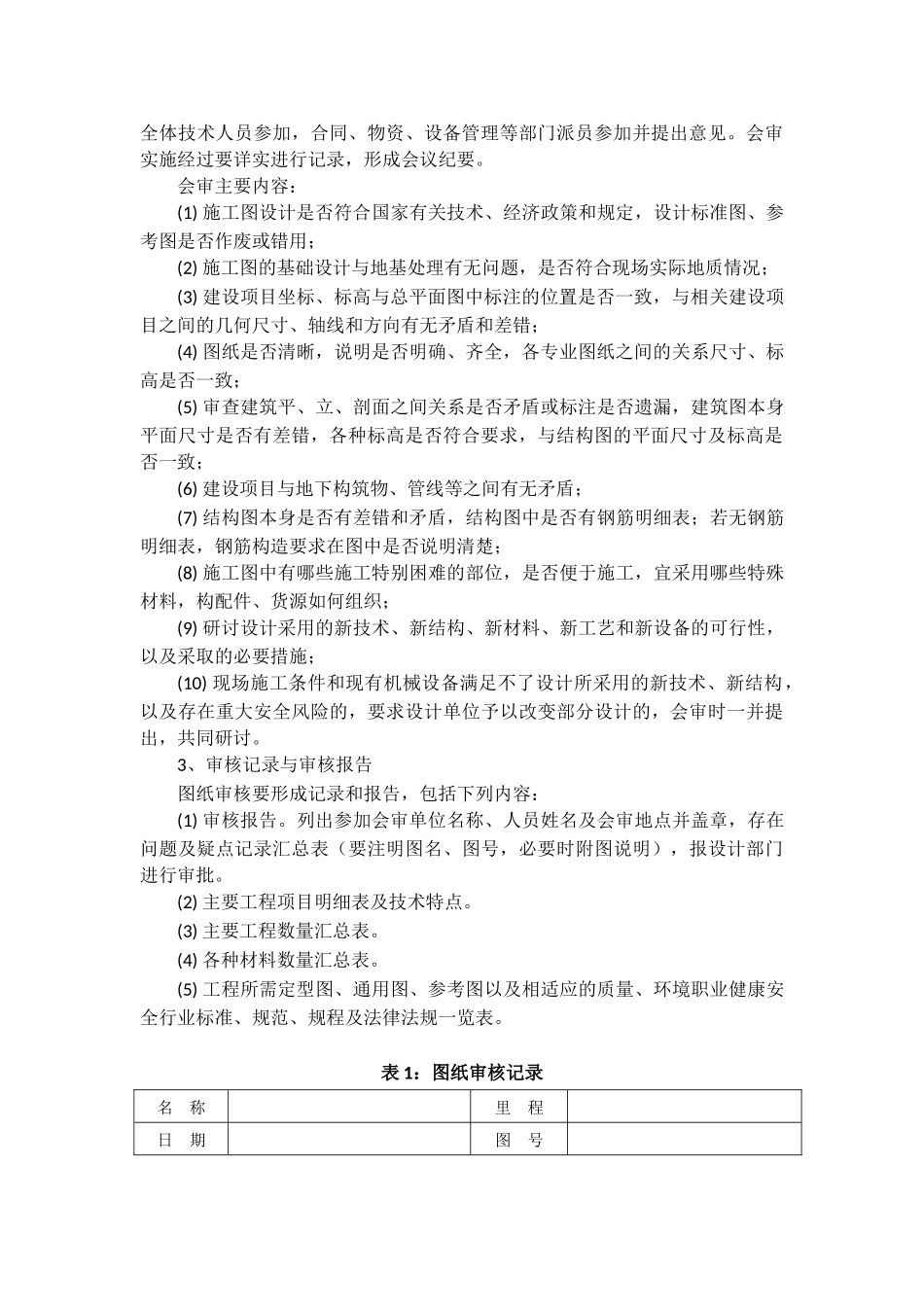

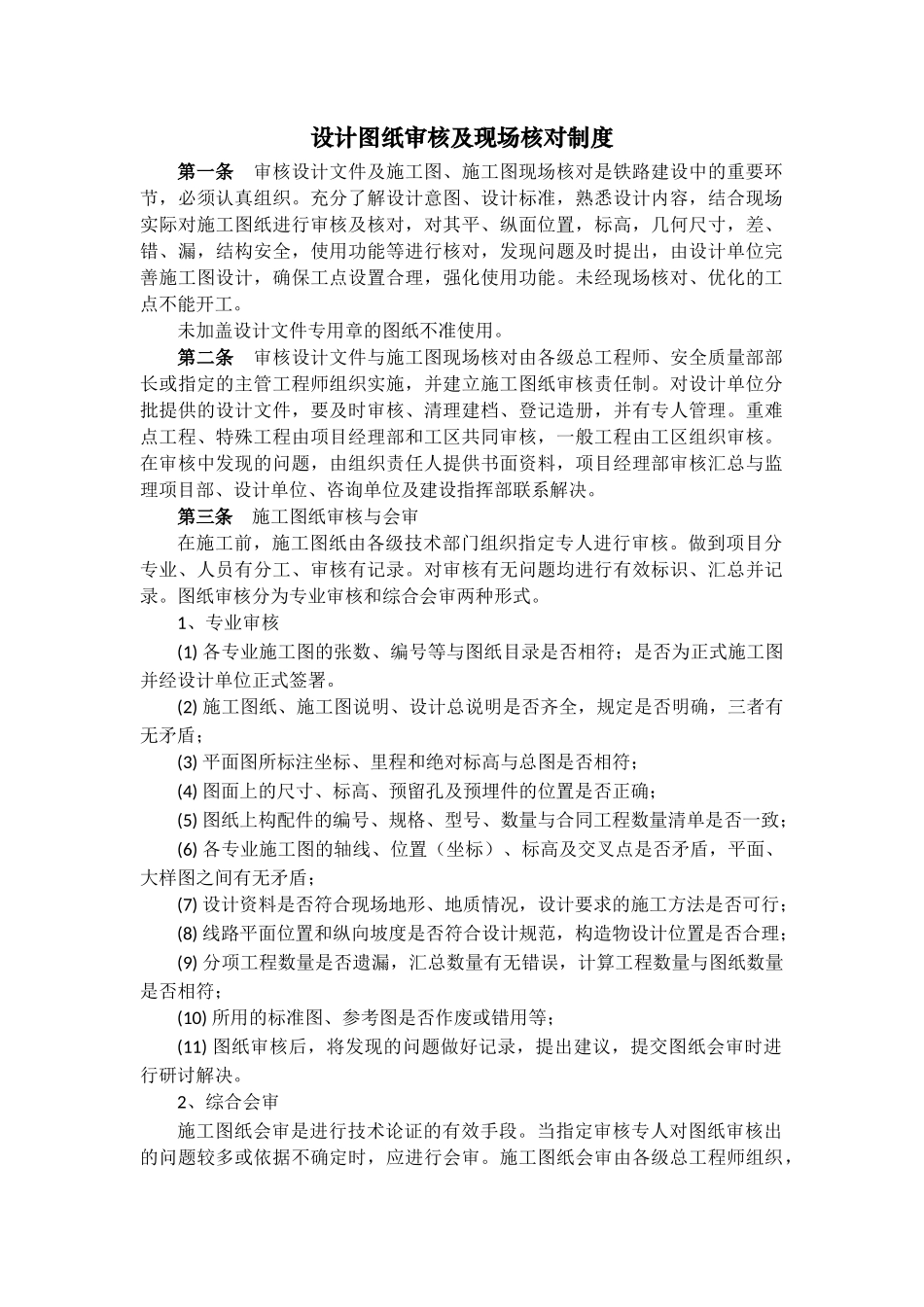

设计图纸审核及现场核对制度第一条审核设计文件及施工图、施工图现场核对是铁路建设中的重要环节，必须认真组织。充分了解设计意图、设计标准，熟悉设计内容，结合现场实际对施工图纸进行审核及核对，对其平、纵面位置，标高，几何尺寸，差、错、漏，结构安全，使用功能等进行核对，发现问题及时提出，由设计单位完善施工图设计，确保工点设置合理，强化使用功能。未经现场核对、优化的工点不能开工。未加盖设计文件专用章的图纸不准使用。第二条审核设计文件与施工图现场核对由各级总工程师、安全质量部部长或指定的主管工程师组织实施，并建立施工图纸审核责任制。对设计单位分批提供的设计文件，要及时审核、清理建档、登记造册，并有专人管理。重难点工程、特殊工程由项目经理部和工区共同审核，一般工程由工区组织审核。在审核中发现的问题，由组织责任人提供书面资料，项目经理部审核汇总与监理项目部、设计单位、咨询单位及建设指挥部联系解决。第三条施工图纸审核与会审在施工前，施工图纸由各级技术部门组织指定专人进行审核。做到项目分专业、人员有分工、审核有记录。对审核有无问题均进行有效标识、汇总并记录。图纸审核分为专业审核和综合会审两种形式。1、专业审核(1)各专业施工图的张数、编号等与图纸目录是否相符；是否为正式施工图并经设计单位正式签署。(2)施工图纸、施工图说明、设计总说明是否齐全，规定是否明确，三者有无矛盾；(3)平面图所标注坐标、里程和绝对标高与总图是否相符；(4)图面上的尺寸、标高、预留孔及预埋件的位置是否正确；(5)图纸上构配件的编号、规格、型号、数量与合同工程数量清单是否一致；(6)各专业施工图的轴线、位置（坐标）、标高及交叉点是否矛盾，平面、大样图之间有无矛盾；(7)设计资料是否符合现场地形、地质情况，设计要求的施工方法是否可行；(8)线路平面位置和纵向坡度是否符合设计规范，构造物设计位置是否合理；(9)分项工程数量是否遗漏，汇总数量有无错误，计算工程数量与图纸数量是否相符；(10)所用的标准图、参考图是否作废或错用等；(11)图纸审核后，将发现的问题做好记录，提出建议，提交图纸会审时进行研讨解决。2、综合会审施工图纸会审是进行技术论证的有效手段。当指定审核专人对图纸审核出的问题较多或依据不确定时，应进行会审。施工图纸会审由各级总工程师组织，全体技术人员参加，合同、物资、设备管理等部门派员参加并提出意见。会审实施经过要详实进行记录，形成会议纪要。会审主要内容：(1)施工图设计是否符合国家有关技术、经济政策和规定，设计标准图、参考图是否作废或错用；(2)施工图的基础设计与地基处理有无问题，是否符合现场实际地质情况；(3)建设项目坐标、标高与总平面图中标注的位置是否一致，与相关建设项目之间的几何尺寸、轴线和方向有无矛盾和差错；(4)图纸是否清晰，说明是否明确、齐全，各专业图纸之间的关系尺寸、标高是否一致；(5)审查建筑平、立、剖面之间关系是否矛盾或标注是否遗漏，建筑图本身平面尺寸是否有差错，各种标高是否符合要求，与结构图的平面尺寸及标高是否一致；(6)建设项目与地下构筑物、管线等之间有无矛盾；(7)结构图本身是否有差错和矛盾，结构图中是否有钢筋明细表；若无钢筋明细表，钢筋构造要求在图中是否说明清楚；(8)施工图中有哪些施工特别困难的部位，是否便于施工，宜采用哪些特殊材料，构配件、货源如何组织；(9)研讨设计采用的新技术、新结构、新材料、新工艺和新设备的可行性，以及采取的必要措施；(10)现场施工条件和现有机械设备满足不了设计所采用的新技术、新结构，以及存在重大安全风险的，要求设计单位予以改变部分设计的，会审时一并提出，共同研讨。3、审核记录与审核报告图纸审核要形成记录和报告，包括下列内容：(1)审核报告。列出参加会审单位名称、人员姓名及会审地点并盖章，存在问题及疑点记录汇总表（要注明图名、图号，必要时附图说明），报设计部门进行审批。(2)主要工程项目明细表及技术特点。(3)主要工程数量汇总表。(4)各种材料数量汇总表。(5)工程所需定型图、通用图、参考图以及相适应的质量、环境职业健康安全行业标准、规范、...
