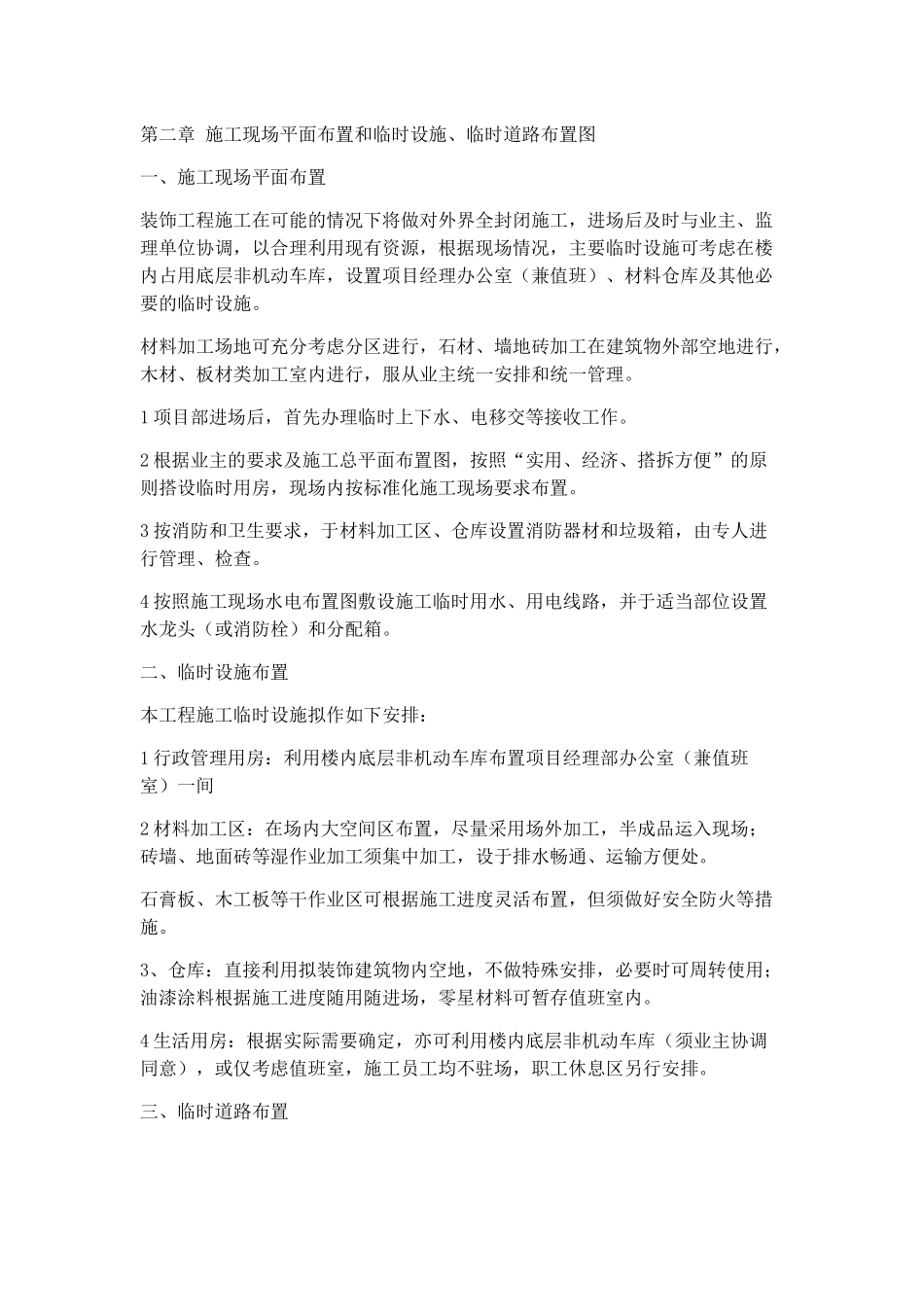

第二章施工现场平面布置和临时设施、临时道路布置图一、施工现场平面布置装饰工程施工在可能的情况下将做对外界全封闭施工，进场后及时与业主、监理单位协调，以合理利用现有资源，根据现场情况，主要临时设施可考虑在楼内占用底层非机动车库，设置项目经理办公室（兼值班）、材料仓库及其他必要的临时设施。材料加工场地可充分考虑分区进行，石材、墙地砖加工在建筑物外部空地进行，木材、板材类加工室内进行，服从业主统一安排和统一管理。1项目部进场后，首先办理临时上下水、电移交等接收工作。2根据业主的要求及施工总平面布置图，按照“实用、经济、搭拆方便”的原则搭设临时用房，现场内按标准化施工现场要求布置。3按消防和卫生要求，于材料加工区、仓库设置消防器材和垃圾箱，由专人进行管理、检查。4按照施工现场水电布置图敷设施工临时用水、用电线路，并于适当部位设置水龙头（或消防栓）和分配箱。二、临时设施布置本工程施工临时设施拟作如下安排：1行政管理用房：利用楼内底层非机动车库布置项目经理部办公室（兼值班室）一间2材料加工区：在场内大空间区布置，尽量采用场外加工，半成品运入现场；砖墙、地面砖等湿作业加工须集中加工，设于排水畅通、运输方便处。石膏板、木工板等干作业区可根据施工进度灵活布置，但须做好安全防火等措施。3、仓库：直接利用拟装饰建筑物内空地，不做特殊安排，必要时可周转使用；油漆涂料根据施工进度随用随进场，零星材料可暂存值班室内。4生活用房：根据实际需要确定，亦可利用楼内底层非机动车库（须业主协调同意），或仅考虑值班室，施工员工均不驻场，职工休息区另行安排。三、临时道路布置1、场外由园区道路可直接进入施工现场，利用已有道路，全面施工时须保证现场文明及道路的通畅。2、场内利用过道、楼梯进行，不另设临时道路。四、施工平面管理1、施工平面管理由项目经理负责，由施工员及材料部门组织实施，按计划分片包干管理。2、施工现场主要入口处设置出入制度、场容管理条例、工程简介、安全管理制度等。3、施工准备、材料按施工进度计划分批进场，凡进入现场的设备、材料必须按平面布置图指定的位置堆放整齐，做好标识工作，不得任意卸置。4、施工现场额水准点、轴线控制点、电缆、电信应有醒目标志，并加以保护，不得损坏或移动。5、各施班组要遵守统一的平面管理，施工忙而不乱。6、加强现场材料、物资等的保卫工作和维护正常的施工秩序。7、现场切实做到工完清场，减少材料让费，并定期检查。8、现场的施工垃圾要采取层层清理，集中堆放，专人管理，统一搬运，保持现场干净整洁。9、切实执行项目经理部制定的《现场文明施工管理细则》，定期检查评比。五、施工用水、电1、施工用水施工现场用水由业主指定的水源接出。现场供水主管采用DN50镀锌管，能满足施工现场所有用水需要，支管采用DN50接至各施工区域、消防栓及用水机械。2、施工用电现场施工用电由业主配电房接至现场，施工现场根据施工楼层安装二级配电箱，分别安装在现场相对应位置，根据JGJ46-88《施工现场临时用电安全技术规范》的要求，二级配电箱的箱底与地面的垂直距离为0.8米，且安装在坚固的地坪上。配电箱内设有总漏电断路器DZ10L-250/430、总熔断器RC1-250A，总熔断器后装有对应的分熔断器。分漏电断路器、插座或接线盒，实行一熔断、一漏保、一接插件，保护接零PE和工作零线N分开，配电箱壳从开门分别有接零保护，并在配电箱位置设接地极与保护接零线形成可靠重复的接零保护系统。配电箱内额固定连接导线的额定载流量应大于对应熔断器熔丝的载容量。配电箱总熔断器内的熔断器熔件，采用对应合格的金属熔片。配电箱内的DZ15L-250-430漏电保护开关的上侧为该箱的电源进线侧，标识顺序为左起黄、绿、红，即A、B、C三相联系。配电箱内所有电器可靠完好，无不合格电器。箱内连接的导线线径与电器的容量相匹配。接零保护：采用TN-S接零保护系统，电气设备的金属外壳与专用保护零线连接。专用保护零线由工作接地线、配电箱的零线引出，二级配电箱外壳与专用保护零线形成重复接地网。
