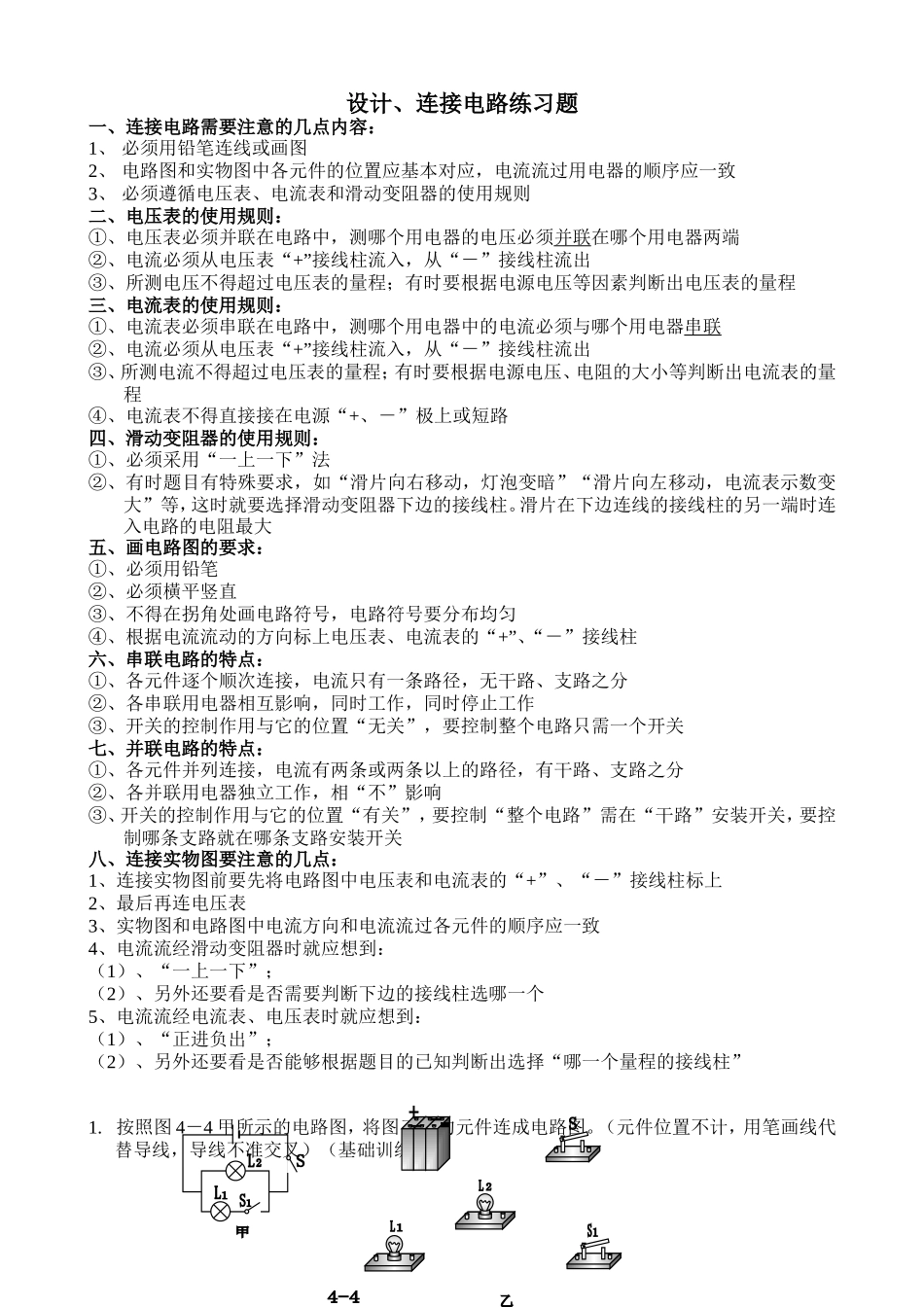

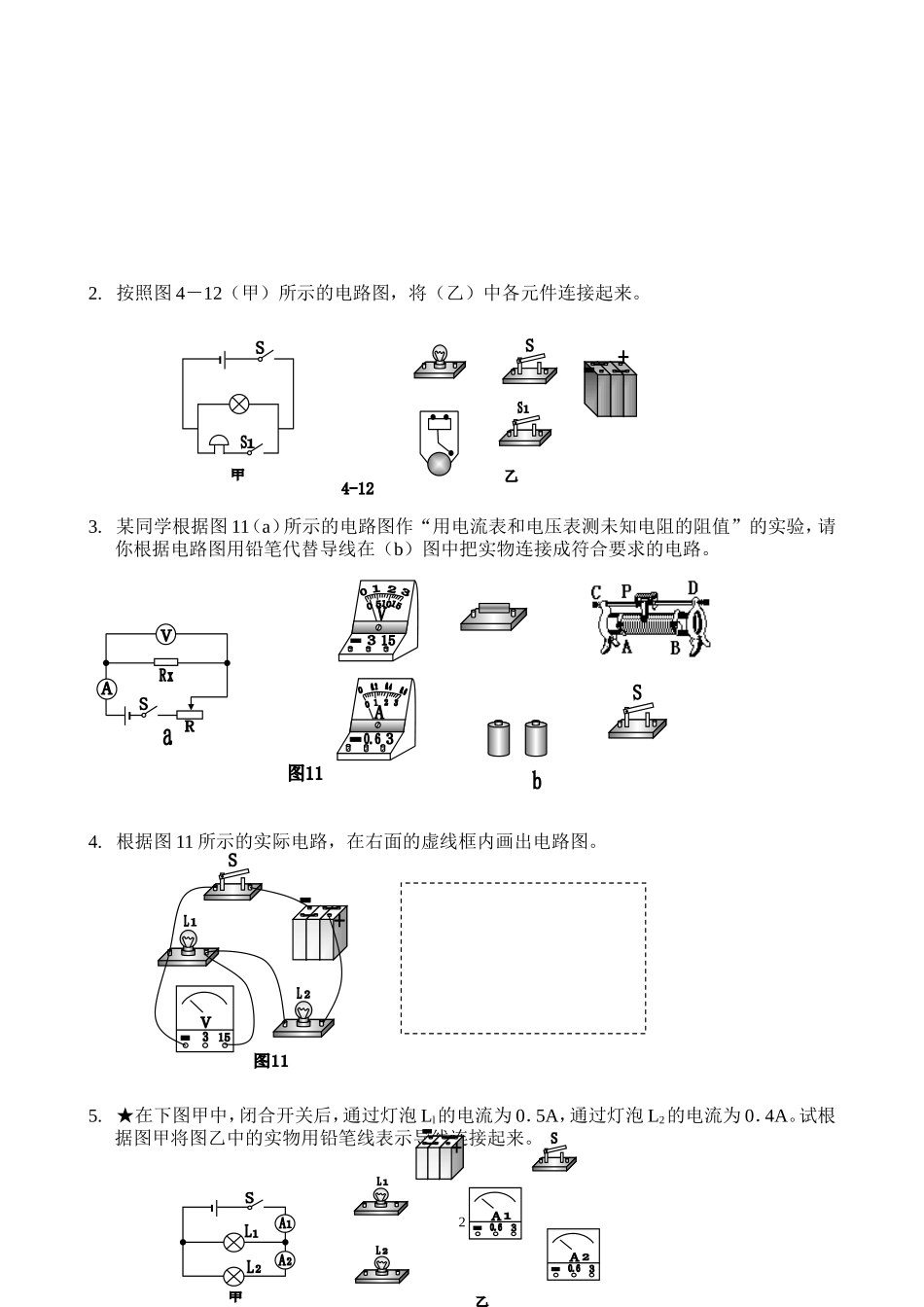

设计、连接电路练习题一、连接电路需要注意的几点内容：1、必须用铅笔连线或画图2、电路图和实物图中各元件的位置应基本对应，电流流过用电器的顺序应一致3、必须遵循电压表、电流表和滑动变阻器的使用规则二、电压表的使用规则：①、电压表必须并联在电路中，测哪个用电器的电压必须并联在哪个用电器两端②、电流必须从电压表“+”接线柱流入，从“－”接线柱流出③、所测电压不得超过电压表的量程；有时要根据电源电压等因素判断出电压表的量程三、电流表的使用规则：①、电流表必须串联在电路中，测哪个用电器中的电流必须与哪个用电器串联②、电流必须从电压表“+”接线柱流入，从“－”接线柱流出③、所测电流不得超过电压表的量程；有时要根据电源电压、电阻的大小等判断出电流表的量程④、电流表不得直接接在电源“+、－”极上或短路四、滑动变阻器的使用规则：①、必须采用“一上一下”法②、有时题目有特殊要求，如“滑片向右移动，灯泡变暗”“滑片向左移动，电流表示数变大”等，这时就要选择滑动变阻器下边的接线柱。滑片在下边连线的接线柱的另一端时连入电路的电阻最大五、画电路图的要求：①、必须用铅笔②、必须橫平竖直③、不得在拐角处画电路符号，电路符号要分布均匀④、根据电流流动的方向标上电压表、电流表的“+”、“－”接线柱六、串联电路的特点：①、各元件逐个顺次连接，电流只有一条路径，无干路、支路之分②、各串联用电器相互影响，同时工作，同时停止工作③、开关的控制作用与它的位置“无关”，要控制整个电路只需一个开关七、并联电路的特点：①、各元件并列连接，电流有两条或两条以上的路径，有干路、支路之分②、各并联用电器独立工作，相“不”影响③、开关的控制作用与它的位置“有关”，要控制“整个电路”需在“干路”安装开关，要控制哪条支路就在哪条支路安装开关八、连接实物图要注意的几点：1、连接实物图前要先将电路图中电压表和电流表的“+”、“－”接线柱标上2、最后再连电压表3、实物图和电路图中电流方向和电流流过各元件的顺序应一致4、电流流经滑动变阻器时就应想到：（1）、“一上一下”；（2）、另外还要看是否需要判断下边的接线柱选哪一个5、电流流经电流表、电压表时就应想到：（1）、“正进负出”；（2）、另外还要看是否能够根据题目的已知判断出选择“哪一个量程的接线柱”1.按照图4－4甲所示的电路图，将图乙中的元件连成电路图。（元件位置不计，用笔画线代替导线，导线不准交叉）（基础训练P32）12.按照图4－12（甲）所示的电路图，将（乙）中各元件连接起来。3.某同学根据图11（a）所示的电路图作“用电流表和电压表测未知电阻的阻值”的实验，请你根据电路图用铅笔代替导线在（b）图中把实物连接成符合要求的电路。4.根据图11所示的实际电路，在右面的虚线框内画出电路图。5.★在下图甲中，闭合开关后，通过灯泡Ll的电流为0．5A，通过灯泡L2的电流为0．4A。试根据图甲将图乙中的实物用铅笔线表示导线连接起来。26.甲乙两同学做“测定小灯泡的功率”实验，小灯泡额定电压为2.5V，如图6所示为实物连接图。⑴、在图中把电压表接好，使它成为一个完整的实验电路，并在虚线框内画出电路图⑵、实验时发现电压表示数为2V，为测定额定功率应将滑动变阻器的滑片P向________移动，使电压表示数为________V。⑶、一位同学连接的实验电路，无论怎样移动变阻器的滑片，电流表和电压表示数都不变化，且灯光较暗，原因是____________________________。（原因要具体）⑷、另一同学连接的实验电路，闭合开关后发现电流表指针偏转，电压表指针不动，该故障的原因是________。A、灯泡灯丝断了B、电流表接线短路C、电源接触不良D、灯座接线短路7.两只小灯泡并联，请设计一个电路，只要一闭合开关就可以同时测出灯L1的电压和电流以及电路的总电压和总电流。画出电路图，并连接实物图。8.如图8所示的是“测定小灯泡的电功率”实验的电路图，图9是即将连接完的实验电路图其中电源是三节新的干电池，灯泡的额定电压是3.8V，灯丝的电阻约是10Ω，滑动变阻器标有“10Ω1A”的字样。①、对照电路图，用笔画线代替导线，将图9中未完成的那...
