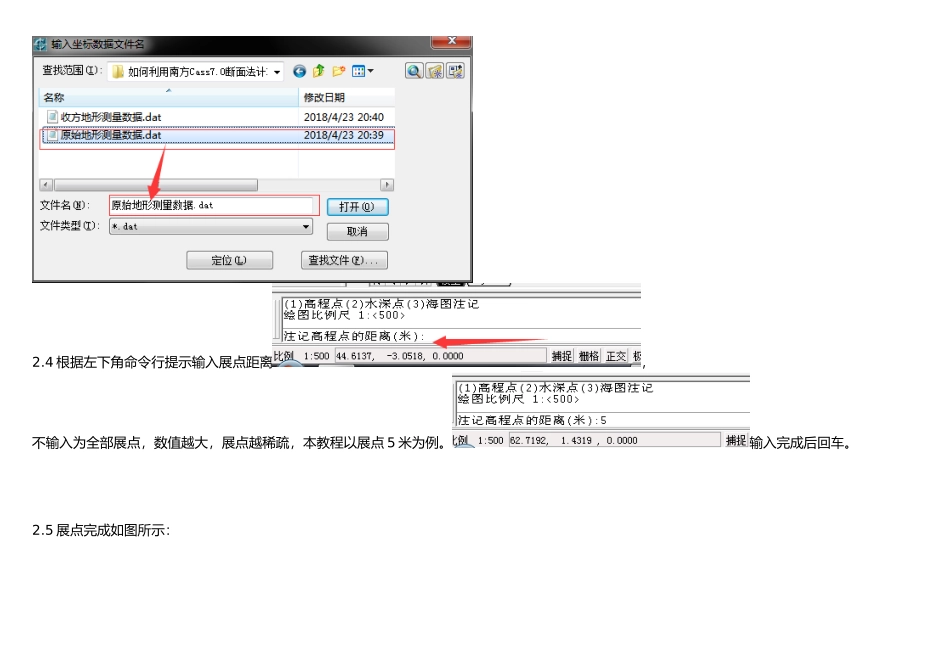

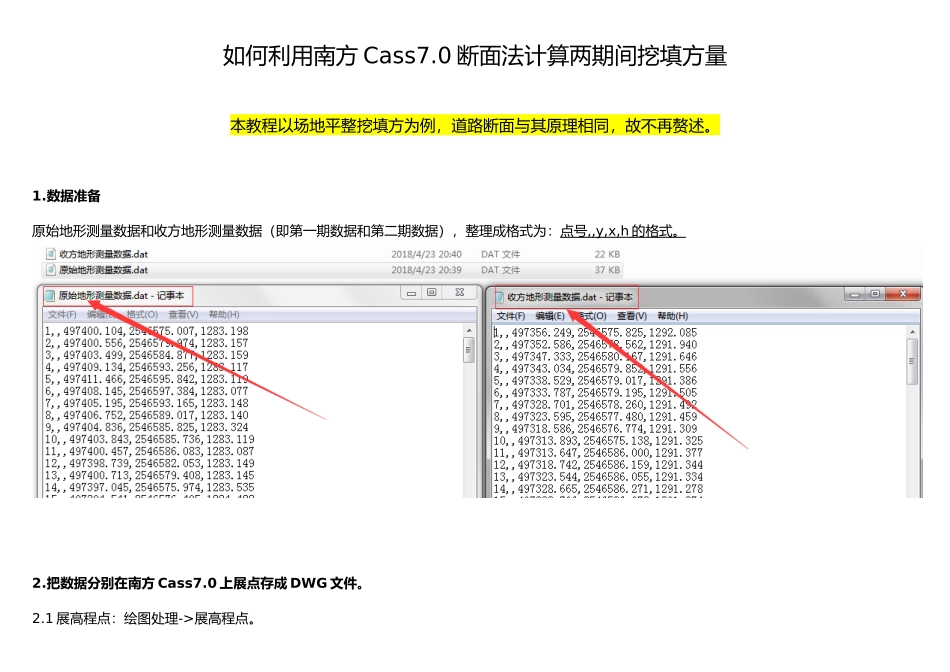

如何利用南方Cass7.0断面法计算两期间挖填方量本教程以场地平整挖填方为例，道路断面与其原理相同，故不再赘述。1.数据准备原始地形测量数据和收方地形测量数据（即第一期数据和第二期数据），整理成格式为：点号,,y,x,h的格式。2.把数据分别在南方Cass7.0上展点存成DWG文件。2.1展高程点：绘图处理->展高程点。2.2根据左下角提示回车即可默认比例1:5002.3按照弹出的对话框选择需要展点的文件，并注意检查其文件名是否正确完成后点击打开。2.4根据左下角命令行提示输入展点距离，不输入为全部展点，数值越大，展点越稀疏，本教程以展点5米为例。输入完成后回车。2.5展点完成如图所示：2.6可用同样方法将收方数据（第二期数据）展点完成并保存。3.里程文件的绘制与设计3.1本教程以从左向右绘制多段线为例（纵断面线文件必须用多段线绘制，其方向会影响生成的里程，起点为零）3.2生成里程文件：点击工程应用->生成里程文件->由纵断面线生成->新建。3.3根据左下角命令行提示选择纵断面线（选择绘制好的多段线即可）3.4选择完纵断面线后自动弹出由纵断面线生成里程文件对话框，其中中桩点获取方式有结点，等分，等分且处理结点三种，以及相应的横断面间距以及横断面左右边长度等。本文以等分，横断面左边长度35米，右边长度为50米为例。（横断面线左右边是指按照其多段线绘制方向左右之分）若左右长度不合适，可重复调整值操作，或者是修改。3.5对于横断面自动绘制不理想可以在工程应用->生成里程文件->由纵断面线生成->添加，变长，剪切等操作。（添加是指需要在某两里程中间加一个断面，）3.6待上述操作确认完成后即可点击：工程应用->生成里程文件->由纵断面线生成->生成。生成相应的横断面文件。3.6.1按照左下角命令行提示选择纵断面线。3.6.2选择完成后自动弹出生成里程文件对话框。按照提示输入高程点数据文件名-原始测量数据文件，以及选择生成的里程文件保存路径，然后再选择里程文件对应的数据文件名（里程文件对应的数据文件名的意思是指：生成的横断面文件它会自动提取该点在整副地形图上的坐标和高程，并将它保存下来（后详见3.6.2补充，3.6.2补充不参与算量）。横断面线插值间距是指在某个里程的横断面上会每隔几米提取一个高程点以此进行连线，绘制断面线，数值越大，绘制结果越粗糙，数值越小，绘制结果越准确。本教程以1米为例。）3.6.3对话框填写输入无误后点击确定，可看到自动生成的里程（用同样的方法可生成收方测量数据（第二期数据）的里程文件）。3.6.2补充：将里程文件对应的数据文件展点后可看到：展点的高程正是我们横断面线提取的高程值。4.绘制纵断面图、横断面图4.1点击工程应用->断面法土方计算->场地断面。4.2点击后弹出断面设计参数文件对话框（此为横断面图绘制参数设置）：选择第一期测量数据，至于横断面设计文件因为没有，就不用选择，像坡度参数那些在有设计文件时输入才有意义，本教程不用输入，然后到绘图参数栏，断面比例纵横向设置为1:100（这样的好处是为了后期缩放方便），行间距和列间距按照实际需要进行调整，本文以500和1500进行输入，每列断面个数默认为5，可不修改，若有特殊要求，修改即可。4.3参数确认无误后点击确定。软件提示设计信息不完整，是否继续绘断面图？，点击是。4.4弹出绘制断面图对话框，此为纵断面图设置，纵向和横向参数设置为100其余值默认，然后点击对话框右上角区域的“三个点小图标”，按照左下角命令行提示指定纵断面图左下角点。4.5.1指定完成后发现纵断面图位置左下角横纵坐标有了确定的数值，然后点击确定。4.5.2点击确定后自动绘制出纵断面图，并且左下角命令行提示指定横断面图起始位置，就是指定横断面图最左上角的位置的意思。在合适的区域点击即可。如图便完成了第一期测量数据的纵断面、横断面图绘制。4.6点击工程应用->断面法土方计算->图上添加断面线。4.7弹出添加断面线对话框，选择第二期测量数据（收方数据）（在上文3.6.3中提到用同样的方法生成第二期里程文件），断面线属性编码默认或不用设置，选择线条颜色，默认颜色4为青色。4.8确认选择无误后点击确定。按照左下角命令行提示选择对象，本...
