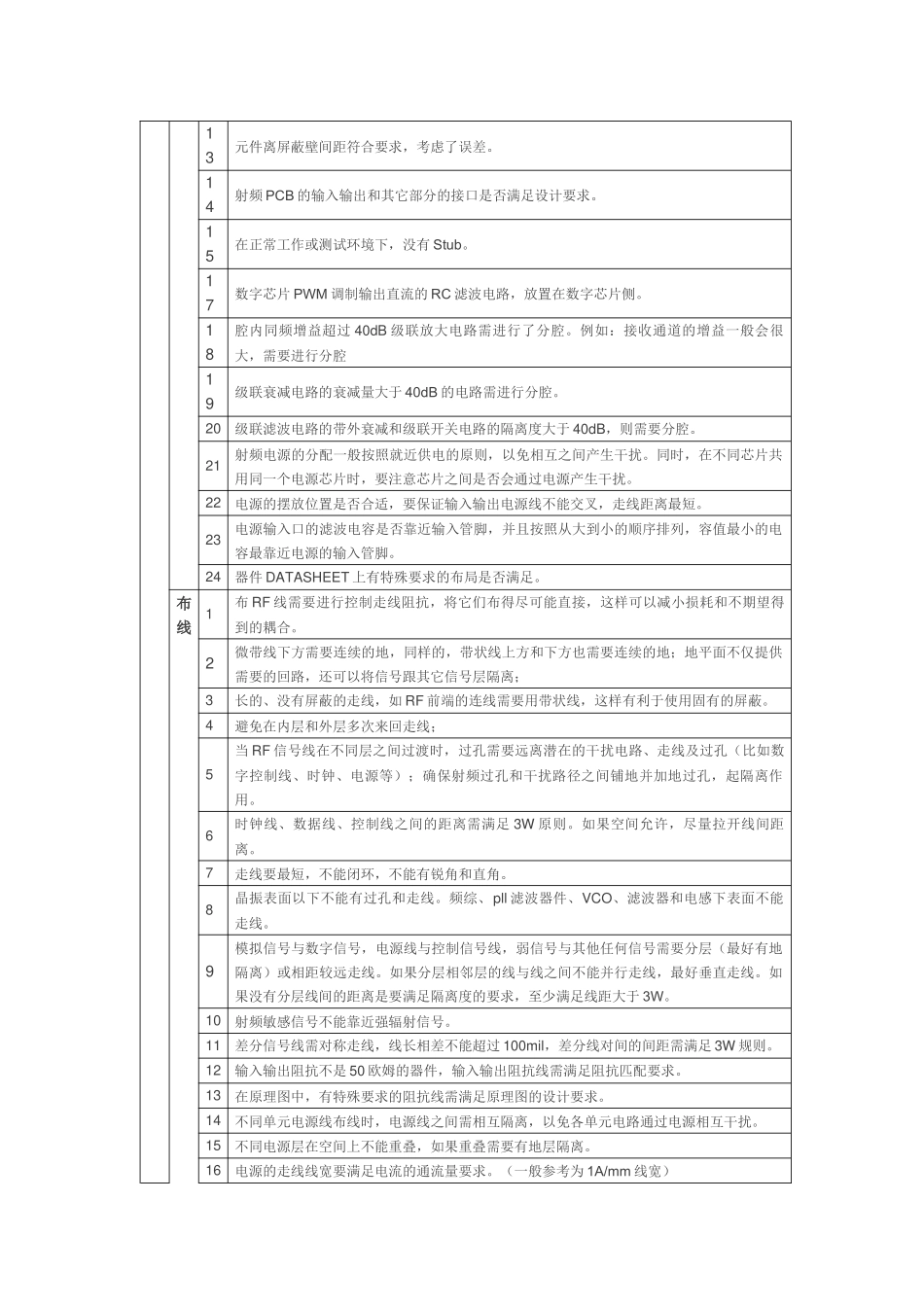

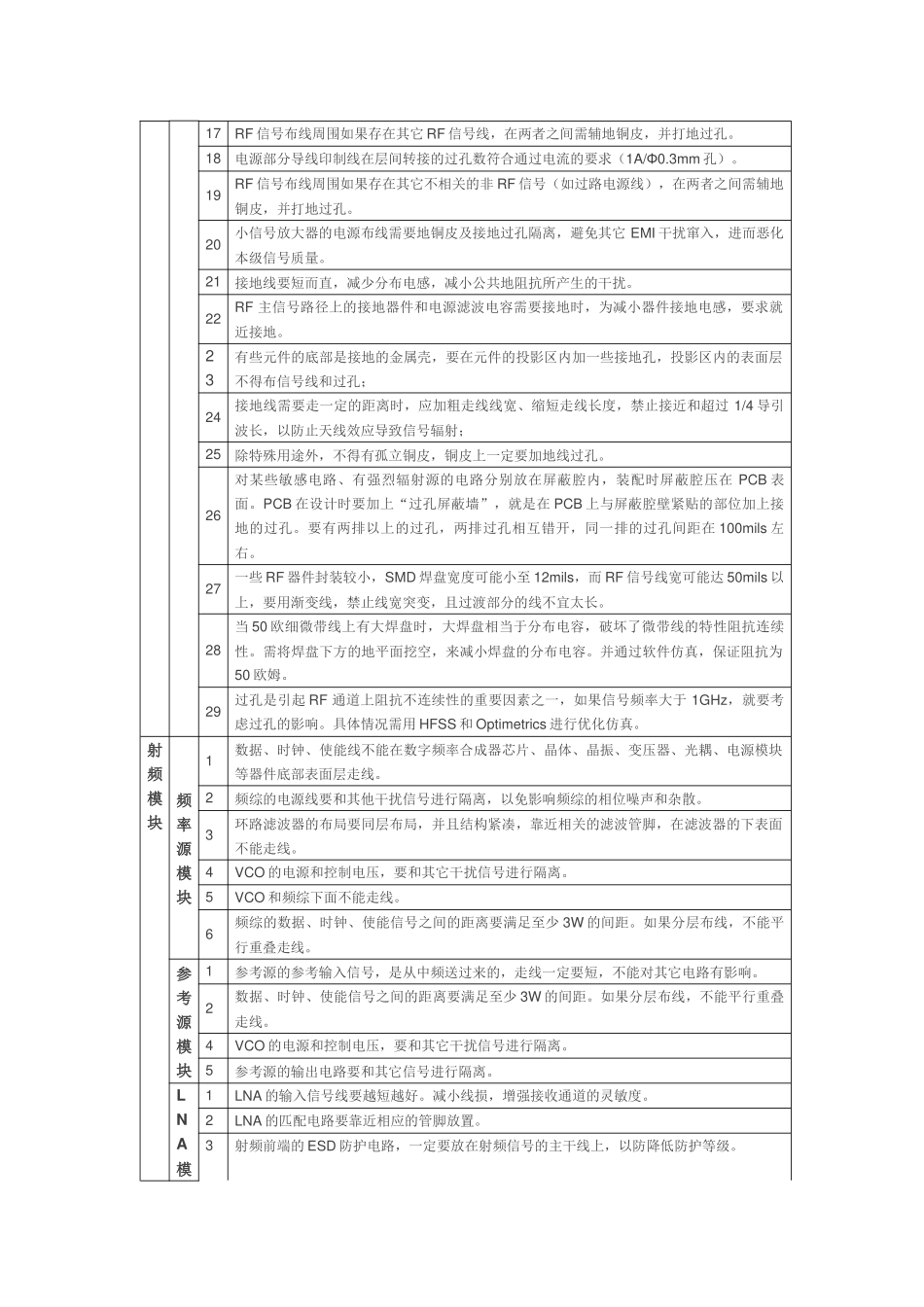

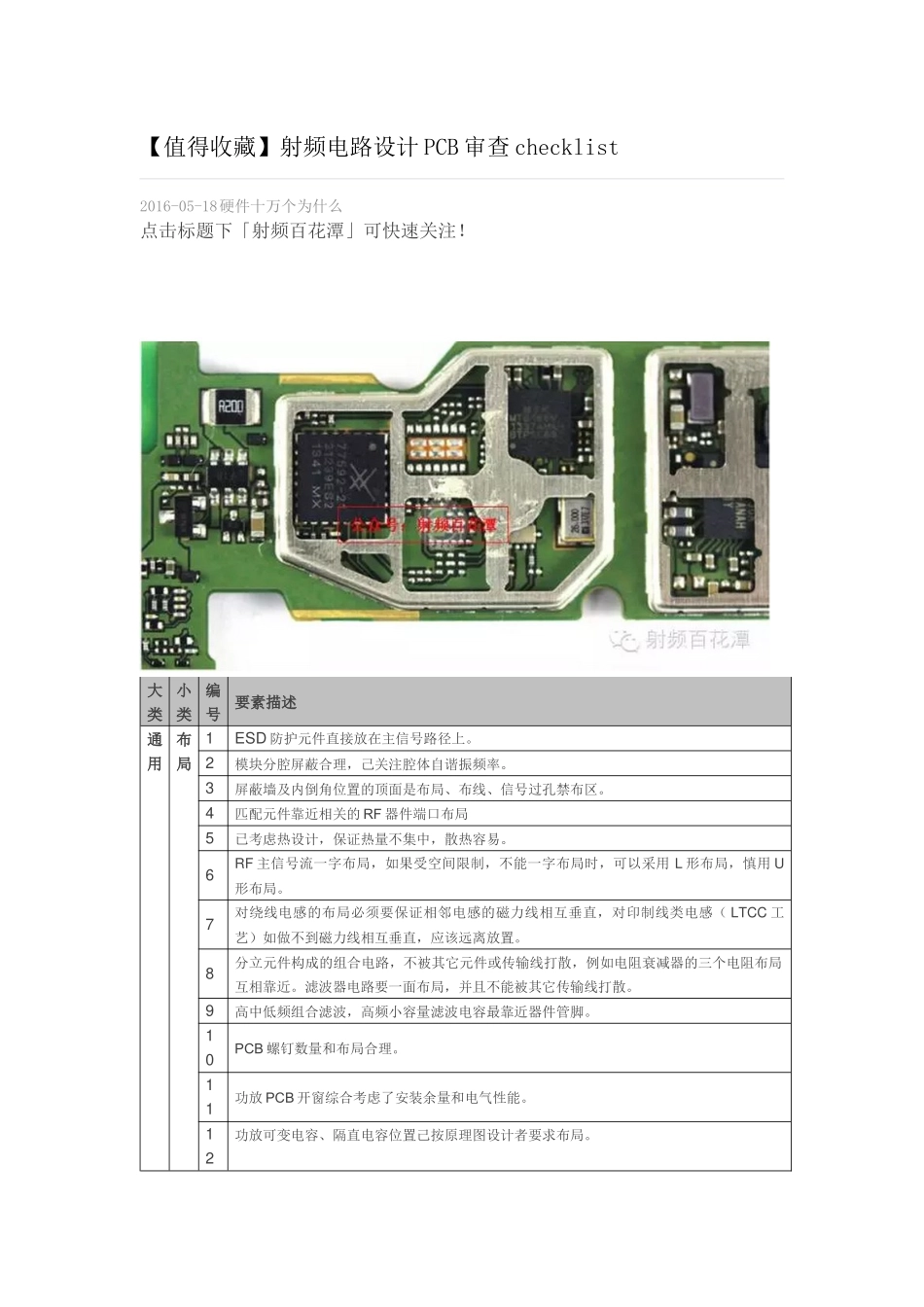

【值得收藏】射频电路设计PCB审查checklist2016-05-18硬件十万个为什么点击标题下「射频百花潭」可快速关注！大类小类编号要素描述通用布局1ESD防护元件直接放在主信号路径上。2模块分腔屏蔽合理，己关注腔体自谐振频率。3屏蔽墙及内倒角位置的顶面是布局、布线、信号过孔禁布区。4匹配元件靠近相关的RF器件端口布局5已考虑热设计，保证热量不集中，散热容易。6RF主信号流一字布局，如果受空间限制，不能一字布局时，可以采用L形布局，慎用U形布局。7对绕线电感的布局必须要保证相邻电感的磁力线相互垂直，对印制线类电感（LTCC工艺）如做不到磁力线相互垂直，应该远离放置。8分立元件构成的组合电路，不被其它元件或传输线打散，例如电阻衰减器的三个电阻布局互相靠近。滤波器电路要一面布局，并且不能被其它传输线打散。9高中低频组合滤波，高频小容量滤波电容最靠近器件管脚。10PCB螺钉数量和布局合理。11功放PCB开窗综合考虑了安装余量和电气性能。12功放可变电容、隔直电容位置己按原理图设计者要求布局。13元件离屏蔽壁间距符合要求，考虑了误差。14射频PCB的输入输出和其它部分的接口是否满足设计要求。15在正常工作或测试环境下，没有Stub。17数字芯片PWM调制输出直流的RC滤波电路，放置在数字芯片侧。18腔内同频增益超过40dB级联放大电路需进行了分腔。例如：接收通道的增益一般会很大，需要进行分腔19级联衰减电路的衰减量大于40dB的电路需进行分腔。20级联滤波电路的带外衰减和级联开关电路的隔离度大于40dB，则需要分腔。21射频电源的分配一般按照就近供电的原则，以免相互之间产生干扰。同时，在不同芯片共用同一个电源芯片时，要注意芯片之间是否会通过电源产生干扰。22电源的摆放位置是否合适，要保证输入输出电源线不能交叉，走线距离最短。23电源输入口的滤波电容是否靠近输入管脚，并且按照从大到小的顺序排列，容值最小的电容最靠近电源的输入管脚。24器件DATASHEET上有特殊要求的布局是否满足。布线1布RF线需要进行控制走线阻抗，将它们布得尽可能直接，这样可以减小损耗和不期望得到的耦合。2微带线下方需要连续的地，同样的，带状线上方和下方也需要连续的地；地平面不仅提供需要的回路，还可以将信号跟其它信号层隔离；3长的、没有屏蔽的走线，如RF前端的连线需要用带状线，这样有利于使用固有的屏蔽。4避免在内层和外层多次来回走线；5当RF信号线在不同层之间过渡时，过孔需要远离潜在的干扰电路、走线及过孔（比如数字控制线、时钟、电源等）；确保射频过孔和干扰路径之间铺地并加地过孔，起隔离作用。6时钟线、数据线、控制线之间的距离需满足3W原则。如果空间允许，尽量拉开线间距离。7走线要最短，不能闭环，不能有锐角和直角。8晶振表面以下不能有过孔和走线。频综、pll滤波器件、VCO、滤波器和电感下表面不能走线。9模拟信号与数字信号，电源线与控制信号线，弱信号与其他任何信号需要分层（最好有地隔离）或相距较远走线。如果分层相邻层的线与线之间不能并行走线，最好垂直走线。如果没有分层线间的距离是要满足隔离度的要求，至少满足线距大于3W。10射频敏感信号不能靠近强辐射信号。11差分信号线需对称走线，线长相差不能超过100mil，差分线对间的间距需满足3W规则。12输入输出阻抗不是50欧姆的器件，输入输出阻抗线需满足阻抗匹配要求。13在原理图中，有特殊要求的阻抗线需满足原理图的设计要求。14不同单元电源线布线时，电源线之间需相互隔离，以免各单元电路通过电源相互干扰。15不同电源层在空间上不能重叠，如果重叠需要有地层隔离。16电源的走线线宽要满足电流的通流量要求。（一般参考为1A/mm线宽）17RF信号布线周围如果存在其它RF信号线，在两者之间需辅地铜皮，并打地过孔。18电源部分导线印制线在层间转接的过孔数符合通过电流的要求（1A/Ф0.3mm孔）。19RF信号布线周围如果存在其它不相关的非RF信号（如过路电源线），在两者之间需辅地铜皮，并打地过孔。20小信号放大器的电源布线需要地铜皮及接地过孔隔离，避免其它EMI干扰窜入，进而恶化本级信号质量。21接地线要短而直，减少分布电感，减小公共地阻抗所产生的干扰。22RF主信号路...
