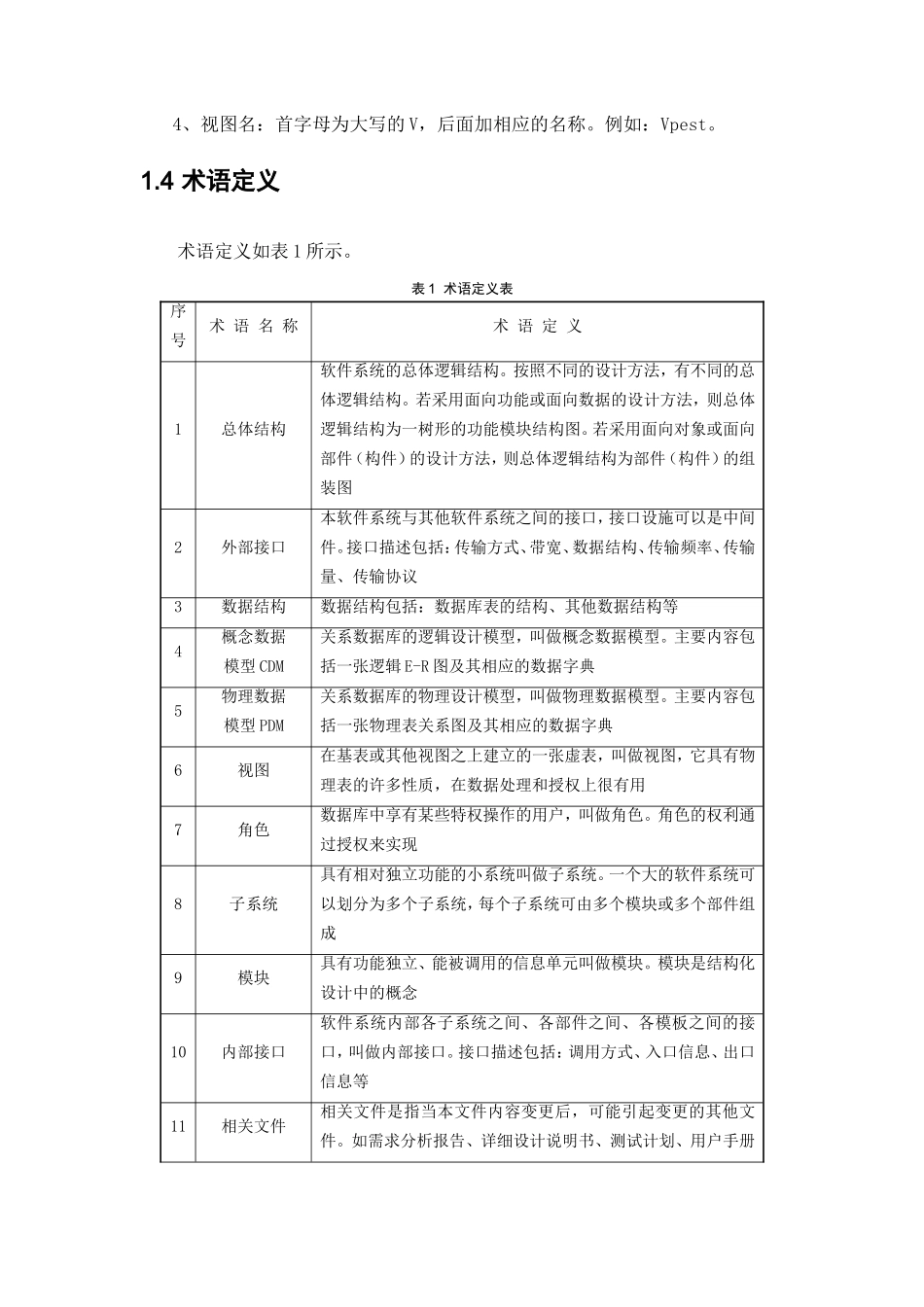

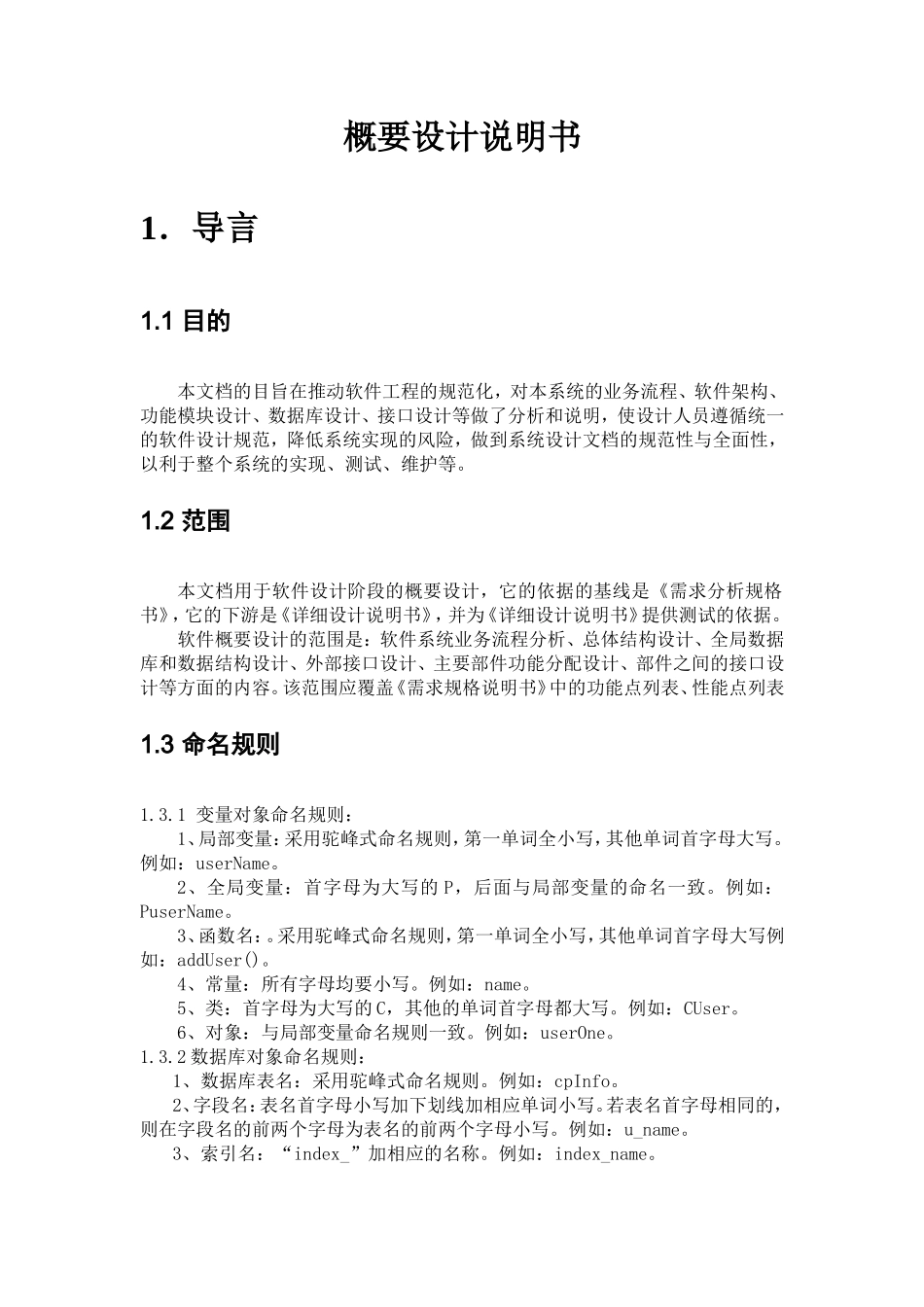

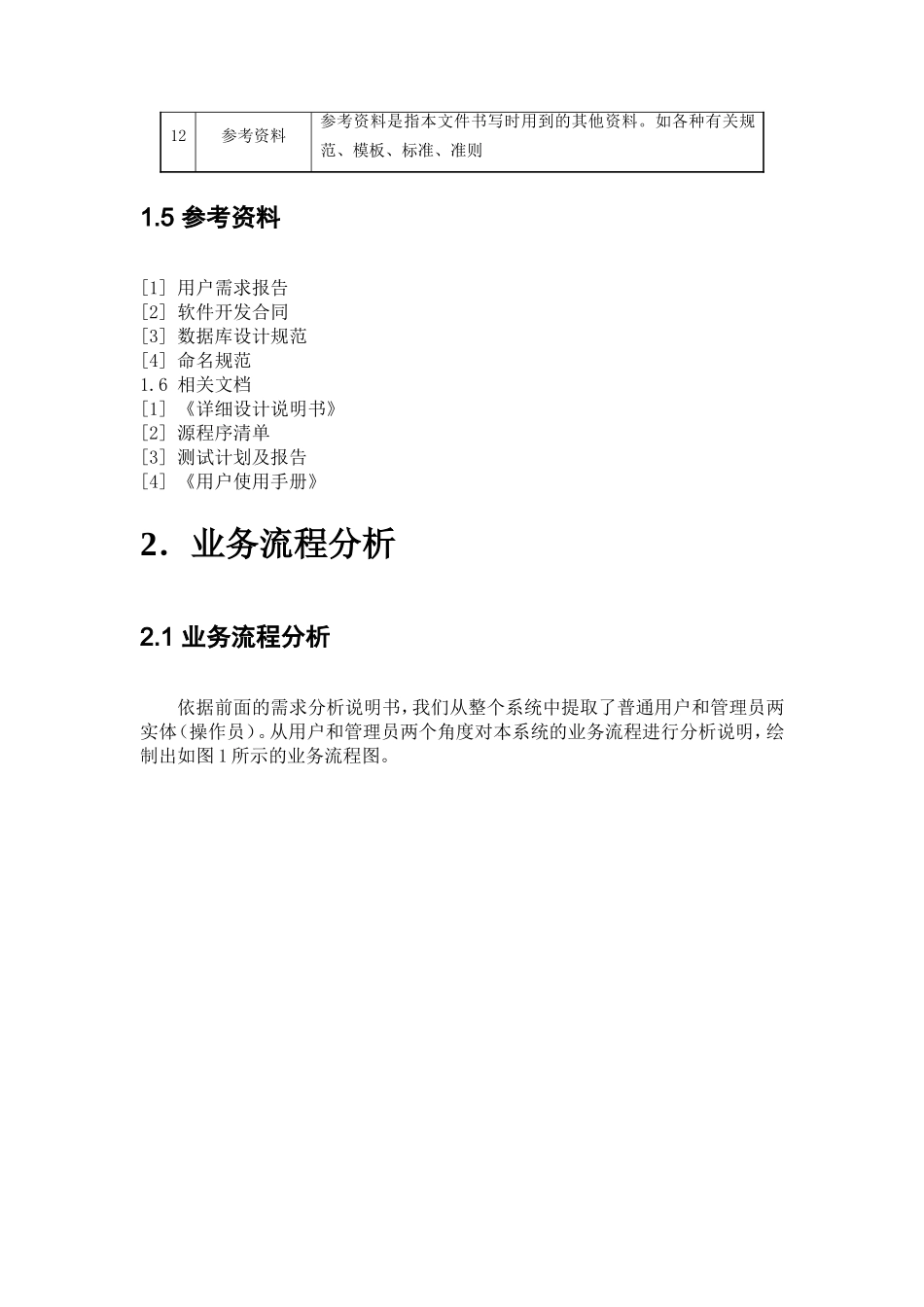

概要设计说明书1．导言1.1目的本文档的目旨在推动软件工程的规范化，对本系统的业务流程、软件架构、功能模块设计、数据库设计、接口设计等做了分析和说明，使设计人员遵循统一的软件设计规范，降低系统实现的风险，做到系统设计文档的规范性与全面性，以利于整个系统的实现、测试、维护等。1.2范围本文档用于软件设计阶段的概要设计，它的依据的基线是《需求分析规格书》，它的下游是《详细设计说明书》，并为《详细设计说明书》提供测试的依据。软件概要设计的范围是：软件系统业务流程分析、总体结构设计、全局数据库和数据结构设计、外部接口设计、主要部件功能分配设计、部件之间的接口设计等方面的内容。该范围应覆盖《需求规格说明书》中的功能点列表、性能点列表1.3命名规则1.3.1变量对象命名规则：1、局部变量：采用驼峰式命名规则，第一单词全小写，其他单词首字母大写。例如：userName。2、全局变量：首字母为大写的P，后面与局部变量的命名一致。例如：PuserName。3、函数名：。采用驼峰式命名规则，第一单词全小写，其他单词首字母大写例如：addUser()。4、常量：所有字母均要小写。例如：name。5、类：首字母为大写的C，其他的单词首字母都大写。例如：CUser。6、对象：与局部变量命名规则一致。例如：userOne。1.3.2数据库对象命名规则：1、数据库表名：采用驼峰式命名规则。例如：cpInfo。2、字段名：表名首字母小写加下划线加相应单词小写。若表名首字母相同的，则在字段名的前两个字母为表名的前两个字母小写。例如：u_name。3、索引名：“index_”加相应的名称。例如：index_name。4、视图名：首字母为大写的V，后面加相应的名称。例如：Vpest。1.4术语定义术语定义如表1所示。表1术语定义表序号术语名称术语定义1总体结构软件系统的总体逻辑结构。按照不同的设计方法，有不同的总体逻辑结构。若采用面向功能或面向数据的设计方法，则总体逻辑结构为一树形的功能模块结构图。若采用面向对象或面向部件（构件）的设计方法，则总体逻辑结构为部件（构件）的组装图2外部接口本软件系统与其他软件系统之间的接口，接口设施可以是中间件。接口描述包括：传输方式、带宽、数据结构、传输频率、传输量、传输协议3数据结构数据结构包括：数据库表的结构、其他数据结构等4概念数据模型CDM关系数据库的逻辑设计模型，叫做概念数据模型。主要内容包括一张逻辑E-R图及其相应的数据字典5物理数据模型PDM关系数据库的物理设计模型，叫做物理数据模型。主要内容包括一张物理表关系图及其相应的数据字典6视图在基表或其他视图之上建立的一张虚表，叫做视图，它具有物理表的许多性质，在数据处理和授权上很有用7角色数据库中享有某些特权操作的用户，叫做角色。角色的权利通过授权来实现8子系统具有相对独立功能的小系统叫做子系统。一个大的软件系统可以划分为多个子系统，每个子系统可由多个模块或多个部件组成9模块具有功能独立、能被调用的信息单元叫做模块。模块是结构化设计中的概念10内部接口软件系统内部各子系统之间、各部件之间、各模板之间的接口，叫做内部接口。接口描述包括：调用方式、入口信息、出口信息等11相关文件相关文件是指当本文件内容变更后，可能引起变更的其他文件。如需求分析报告、详细设计说明书、测试计划、用户手册12参考资料参考资料是指本文件书写时用到的其他资料。如各种有关规范、模板、标准、准则1.5参考资料[1]用户需求报告[2]软件开发合同[3]数据库设计规范[4]命名规范1.6相关文档[1]《详细设计说明书》[2]源程序清单[3]测试计划及报告[4]《用户使用手册》2．业务流程分析2.1业务流程分析依据前面的需求分析说明书，我们从整个系统中提取了普通用户和管理员两实体（操作员）。从用户和管理员两个角度对本系统的业务流程进行分析说明，绘制出如图1所示的业务流程图。图1业务流程图①2.1.1系统的计算模式依据用户的要求和整个系统的特征，我们这个系统采用B/S的计算模式，如图2所示。①图中符号说明：1、图中红色实绩箭头为系统管理员所拥有的操作。2、图中蓝色虚线箭头为普通用户不可操作，但要沿箭头方向传送数据。3、图中黑色虚线方框表...
