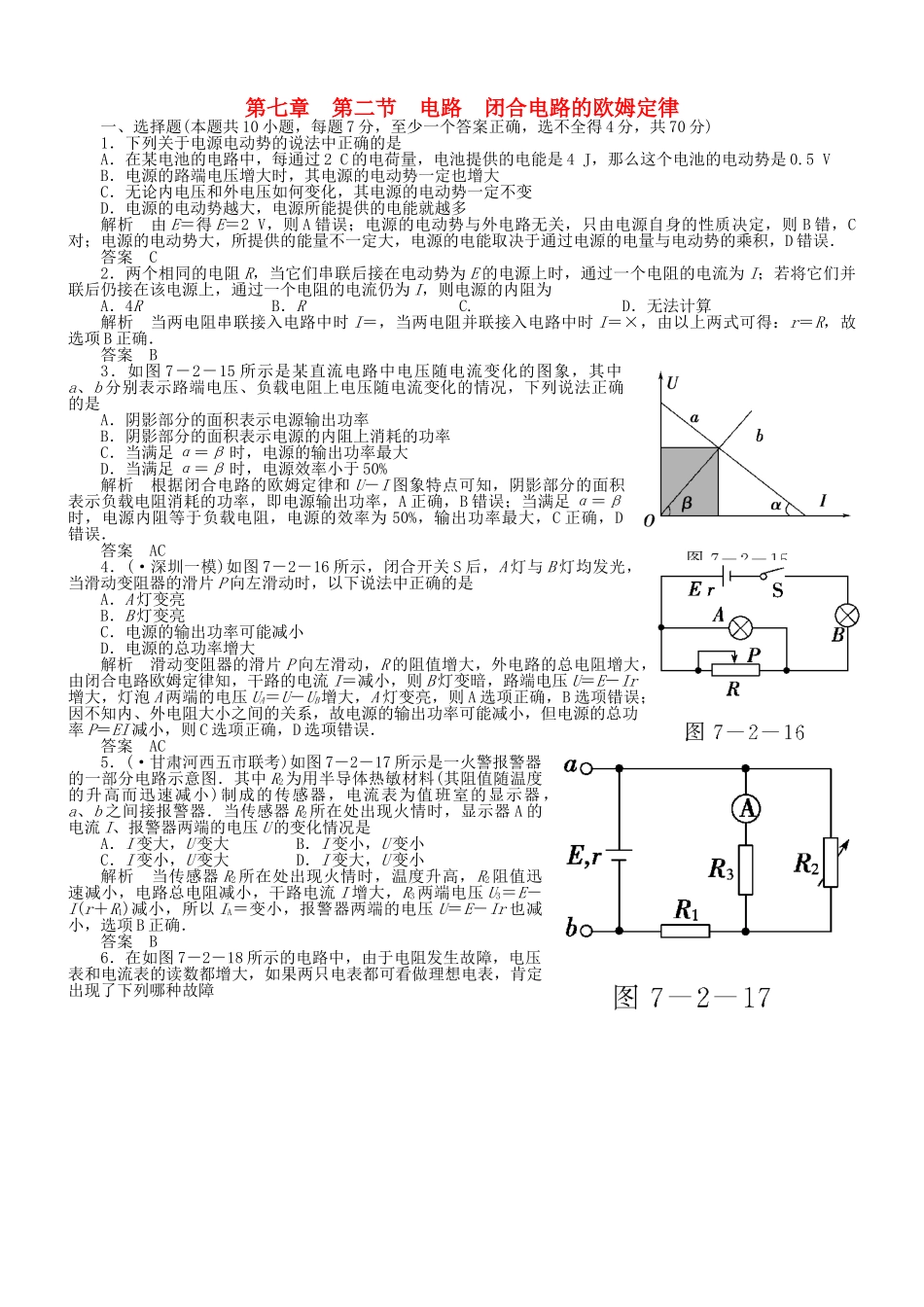

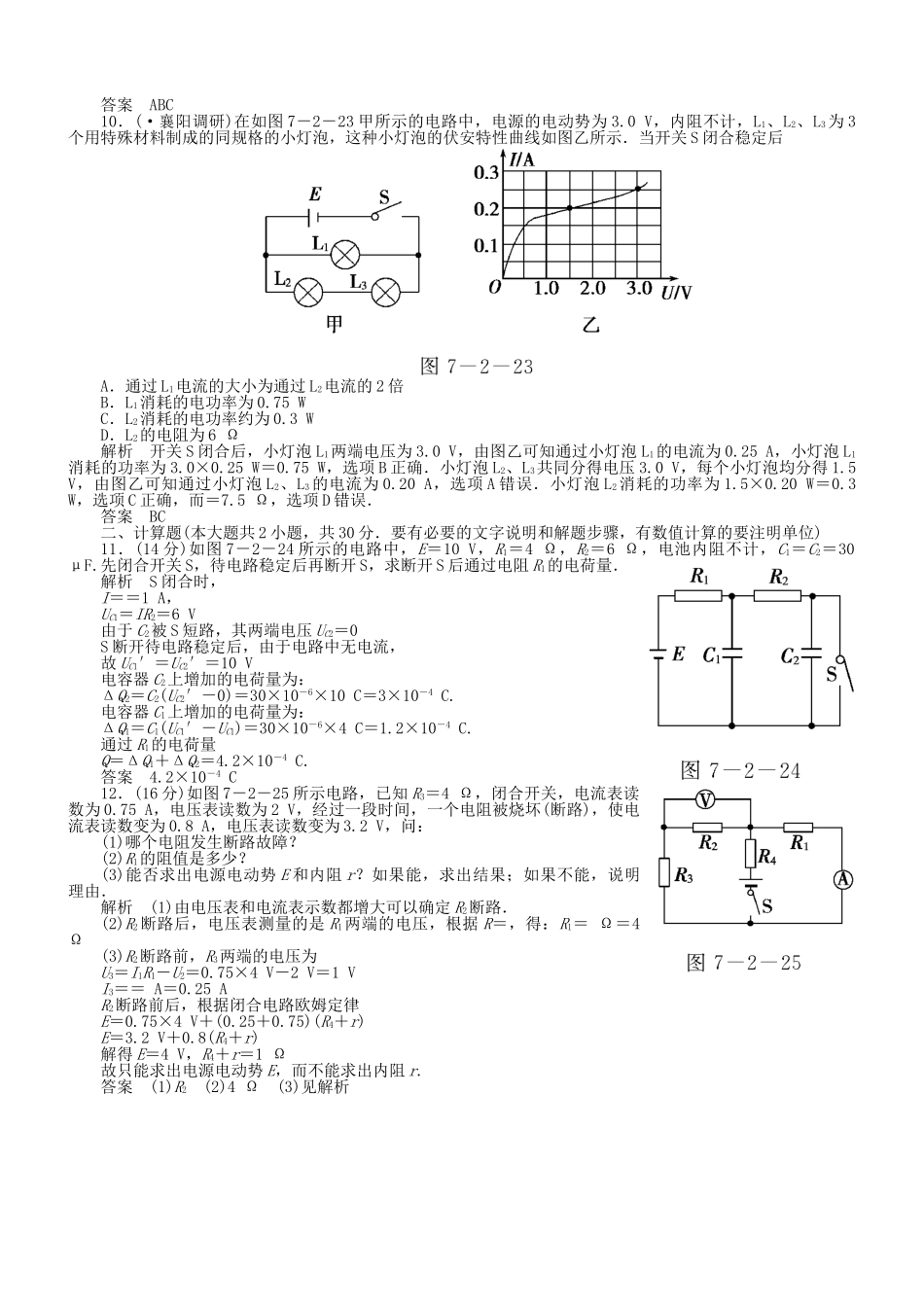

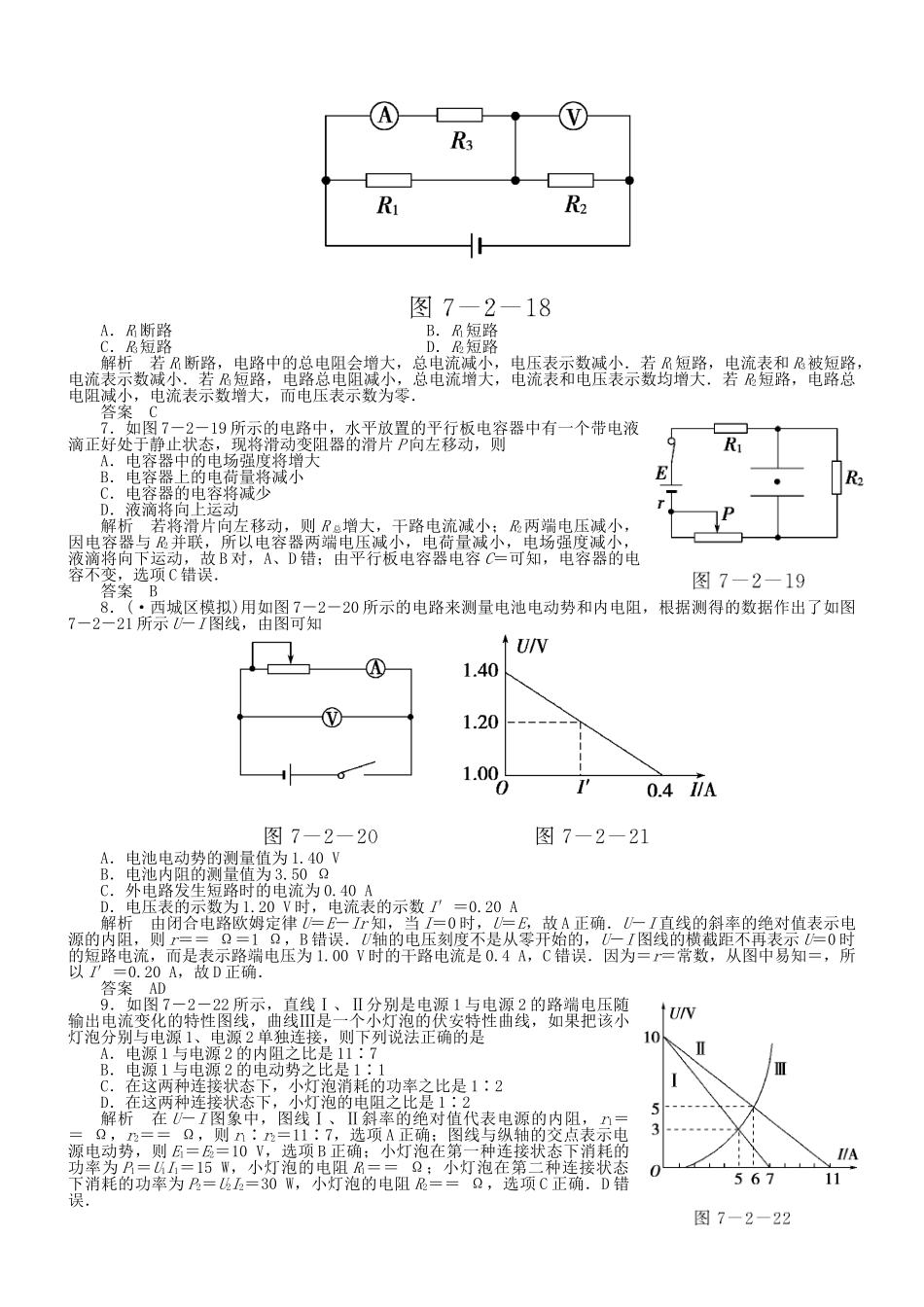

第七章第二节电路闭合电路的欧姆定律一、选择题(本题共10小题，每题7分，至少一个答案正确，选不全得4分，共70分)1．下列关于电源电动势的说法中正确的是A．在某电池的电路中，每通过2C的电荷量，电池提供的电能是4J，那么这个电池的电动势是0.5VB．电源的路端电压增大时，其电源的电动势一定也增大C．无论内电压和外电压如何变化，其电源的电动势一定不变D．电源的电动势越大，电源所能提供的电能就越多解析由E＝得E＝2V，则A错误；电源的电动势与外电路无关，只由电源自身的性质决定，则B错，C对；电源的电动势大，所提供的能量不一定大，电源的电能取决于通过电源的电量与电动势的乘积，D错误．答案C2．两个相同的电阻R，当它们串联后接在电动势为E的电源上时，通过一个电阻的电流为I；若将它们并联后仍接在该电源上，通过一个电阻的电流仍为I，则电源的内阻为A．4RB．RC.D．无法计算解析当两电阻串联接入电路中时I＝，当两电阻并联接入电路中时I＝×，由以上两式可得：r＝R，故选项B正确．答案B3．如图7－2－15所示是某直流电路中电压随电流变化的图象，其中a、b分别表示路端电压、负载电阻上电压随电流变化的情况，下列说法正确的是A．阴影部分的面积表示电源输出功率B．阴影部分的面积表示电源的内阻上消耗的功率C．当满足α＝β时，电源的输出功率最大D．当满足α＝β时，电源效率小于50%解析根据闭合电路的欧姆定律和U－I图象特点可知，阴影部分的面积表示负载电阻消耗的功率，即电源输出功率，A正确，B错误；当满足α＝β时，电源内阻等于负载电阻，电源的效率为50%，输出功率最大，C正确，D错误．答案AC4．(·深圳一模)如图7－2－16所示，闭合开关S后，A灯与B灯均发光，当滑动变阻器的滑片P向左滑动时，以下说法中正确的是A．A灯变亮B．B灯变亮C．电源的输出功率可能减小D．电源的总功率增大解析滑动变阻器的滑片P向左滑动，R的阻值增大，外电路的总电阻增大，由闭合电路欧姆定律知，干路的电流I＝减小，则B灯变暗，路端电压U＝E－Ir增大，灯泡A两端的电压UA＝U－UB增大，A灯变亮，则A选项正确，B选项错误；因不知内、外电阻大小之间的关系，故电源的输出功率可能减小，但电源的总功率P＝EI减小，则C选项正确，D选项错误．答案AC5．(·甘肃河西五市联考)如图7－2－17所示是一火警报警器的一部分电路示意图．其中R2为用半导体热敏材料(其阻值随温度的升高而迅速减小)制成的传感器，电流表为值班室的显示器，a、b之间接报警器．当传感器R2所在处出现火情时，显示器A的电流I、报警器两端的电压U的变化情况是A．I变大，U变大B．I变小，U变小C．I变小，U变大D．I变大，U变小解析当传感器R2所在处出现火情时，温度升高，R2阻值迅速减小，电路总电阻减小，干路电流I增大，R3两端电压U3＝E－I(r＋R1)减小，所以IA＝变小，报警器两端的电压U＝E－Ir也减小，选项B正确．答案B6．在如图7－2－18所示的电路中，由于电阻发生故障，电压表和电流表的读数都增大，如果两只电表都可看做理想电表，肯定出现了下列哪种故障A．R1断路B．R1短路C．R3短路D．R2短路解析若R1断路，电路中的总电阻会增大，总电流减小，电压表示数减小．若R1短路，电流表和R3被短路，电流表示数减小．若R3短路，电路总电阻减小，总电流增大，电流表和电压表示数均增大．若R2短路，电路总电阻减小，电流表示数增大，而电压表示数为零．答案C7．如图7－2－19所示的电路中，水平放置的平行板电容器中有一个带电液滴正好处于静止状态，现将滑动变阻器的滑片P向左移动，则A．电容器中的电场强度将增大B．电容器上的电荷量将减小C．电容器的电容将减少D．液滴将向上运动解析若将滑片向左移动，则R总增大，干路电流减小；R2两端电压减小，因电容器与R2并联，所以电容器两端电压减小，电荷量减小，电场强度减小，液滴将向下运动，故B对，A、D错；由平行板电容器电容C＝可知，电容器的电容不变，选项C错误．答案B8．(·西城区模拟)用如图7－2－20所示的电路来测量电池电动势和内电阻，根据测得的数据作出了如图7－2－21所示U－I图线，由图可知A．电池电动势的测量值为1.40VB．电池内阻的测量值为3.50ΩC．外电路发生短路时...
