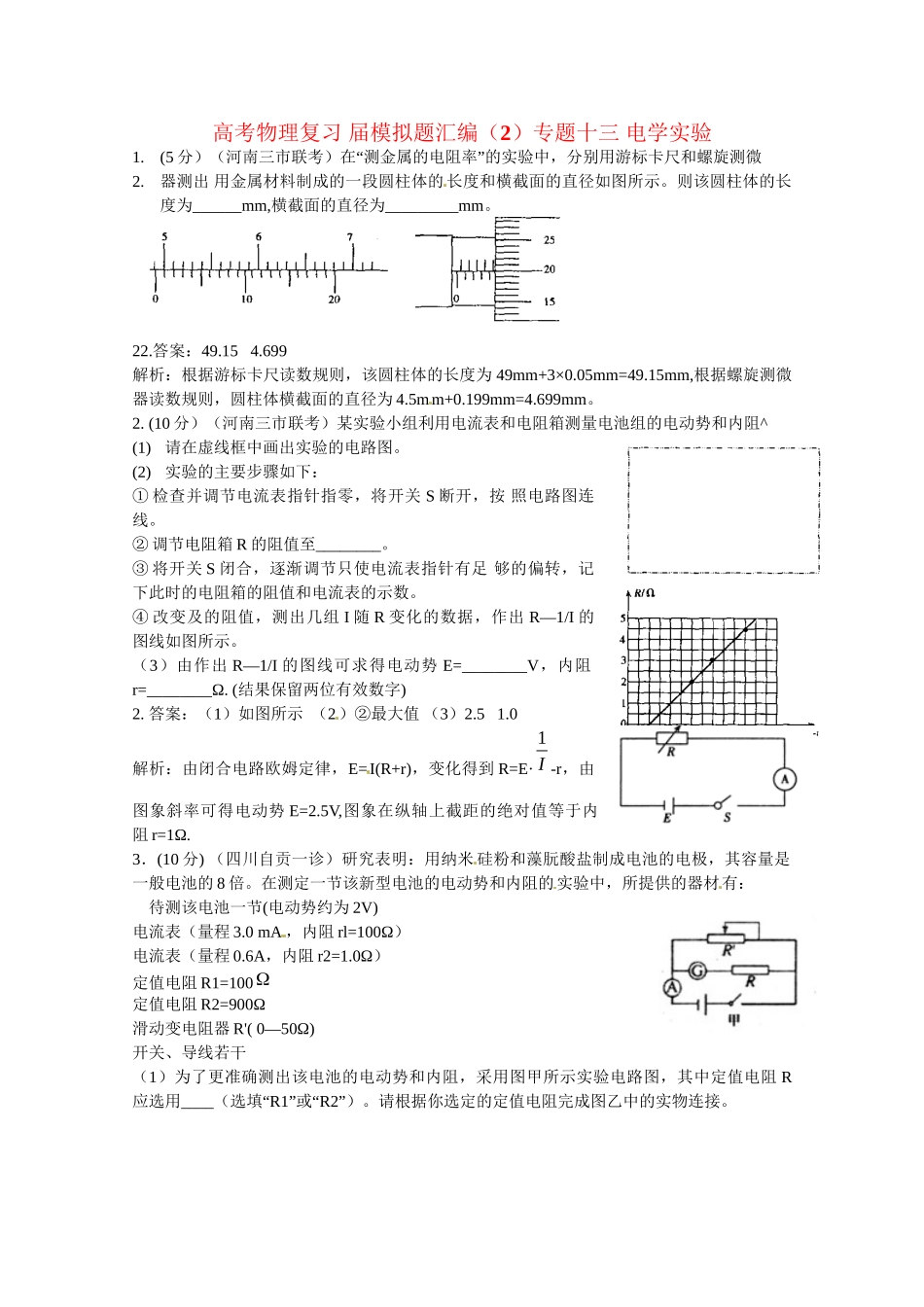

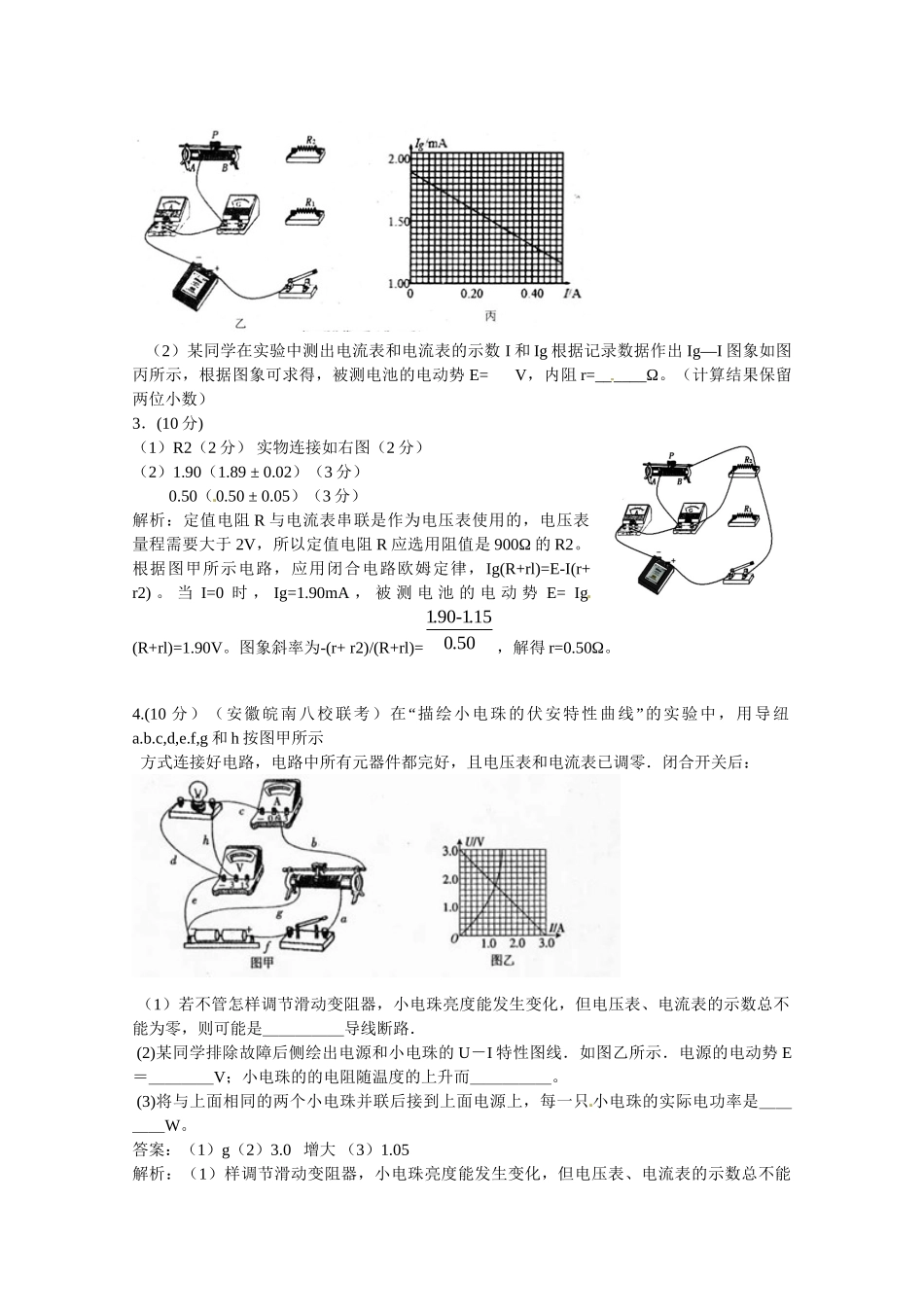

高考物理复习届模拟题汇编（2）专题十三电学实验1.(5“”分）（河南三市联考）在测金属的电阻率的实验中，分别用游标卡尺和螺旋测微2.器测出用金属材料制成的一段圆柱体的长度和横截面的直径如图所示。则该圆柱体的长度为______mm,横截面的直径为_________mm。22.答案：49.154.699解析：根据游标卡尺读数规则，该圆柱体的长度为49mm+3×0.05mm=49.15mm,根据螺旋测微器读数规则，圆柱体横截面的直径为4.5mm+0.199mm=4.699mm。2.(10分）（河南三市联考）某实验小组利用电流表和电阻箱测量电池组的电动势和内阻^(1)请在虚线框中画出实验的电路图。(2)实验的主要步骤如下：①检查并调节电流表指针指零，将开关S断开，按照电路图连线。②调节电阻箱R的阻值至________。③将开关S闭合，逐渐调节只使电流表指针有足够的偏转，记下此时的电阻箱的阻值和电流表的示数。④改变及的阻值，测出几组I随R变化的数据，作出R—1/I的图线如图所示。（3）由作出R—1/I的图线可求得电动势E=________V，内阻r=________Ω.(结果保留两位有效数字)2.答案：（1）如图所示（2）②最大值（3）2.51.0解析：由闭合电路欧姆定律，E=I(R+r)，变化得到R=E·1I-r，由图象斜率可得电动势E=2.5V,图象在纵轴上截距的绝对值等于内阻r=1Ω.3．(10分)（四川自贡一诊）研究表明：用纳米硅粉和藻朊酸盐制成电池的电极，其容量是一般电池的8倍。在测定一节该新型电池的电动势和内阻的实验中，所提供的器材有：待测该电池一节(电动势约为2V)电流表（量程3.0mA，内阻rl=100Ω）电流表（量程0.6A，内阻r2=1.0Ω）定值电阻R1=100定值电阻R2=900Ω滑动变电阻器R'(0—50Ω)开关、导线若干（1）为了更准确测出该电池的电动势和内阻，采用图甲所示实验电路图，其中定值电阻R应选用____“（选填R1”“或R2”）。请根据你选定的定值电阻完成图乙中的实物连接。（2）某同学在实验中测出电流表和电流表的示数I和Ig根据记录数据作出Ig—I图象如图丙所示，根据图象可求得，被测电池的电动势E=V，内阻r=______Ω。（计算结果保留两位小数）3．(10分)（1）R2（2分）实物连接如右图（2分）（2）1.90（1.89±0.02）（3分）0.50（0.50±0.05）（3分）解析：定值电阻R与电流表串联是作为电压表使用的，电压表量程需要大于2V，所以定值电阻R应选用阻值是900Ω的R2。根据图甲所示电路，应用闭合电路欧姆定律，Ig(R+rl)=E-I(r+r2)。当I=0时，Ig=1.90mA，被测电池的电动势E=Ig(R+rl)=1.90V。图象斜率为-(r+r2)/(R+rl)=1.90-1.150.50，解得r=0.50Ω。4.(10“”分）（安徽皖南八校联考）在描绘小电珠的伏安特性曲线的实验中，用导纽a.b.c,d,e.f,g和h按图甲所示方式连接好电路，电路中所有元器件都完好，且电压表和电流表已调零．闭合开关后：（1）若不管怎样调节滑动变阻器，小电珠亮度能发生变化，但电压表、电流表的示数总不能为零，则可能是＿＿＿＿＿导线断路．(2)某同学排除故障后侧绘出电源和小电珠的U－I特性图线．如图乙所示．电源的电动势E＝＿＿＿＿V；小电珠的的电阻随温度的上升而＿＿＿＿＿。(3)将与上面相同的两个小电珠并联后接到上面电源上，每一只小电珠的实际电功率是＿＿＿＿W。答案：（1）g（2）3.0增大（3）1.05解析：（1）样调节滑动变阻器，小电珠亮度能发生变化，但电压表、电流表的示数总不能为零，说明滑动变阻器不起分压作用，则可能是g导线断路．（2）由电源的U－I特性图线可知电源的电动势E＝3V，内阻r=1Ω；由小电珠的U－I特性图线可知小电珠的电阻随温度的升高而增大．（3）当两个小电珠并联后，接到电源上，由闭合电路欧姆定律得，E=U-2Ir，电源的U－I特性图线为U=E-2rI=E-2I，在图乙中作出U=E-2I图线，如图。图线与小电珠U-I图线交点（0.95，1.1），一只小电珠的实际电功率是P=UI=0.95×1.1W=1.05W。
