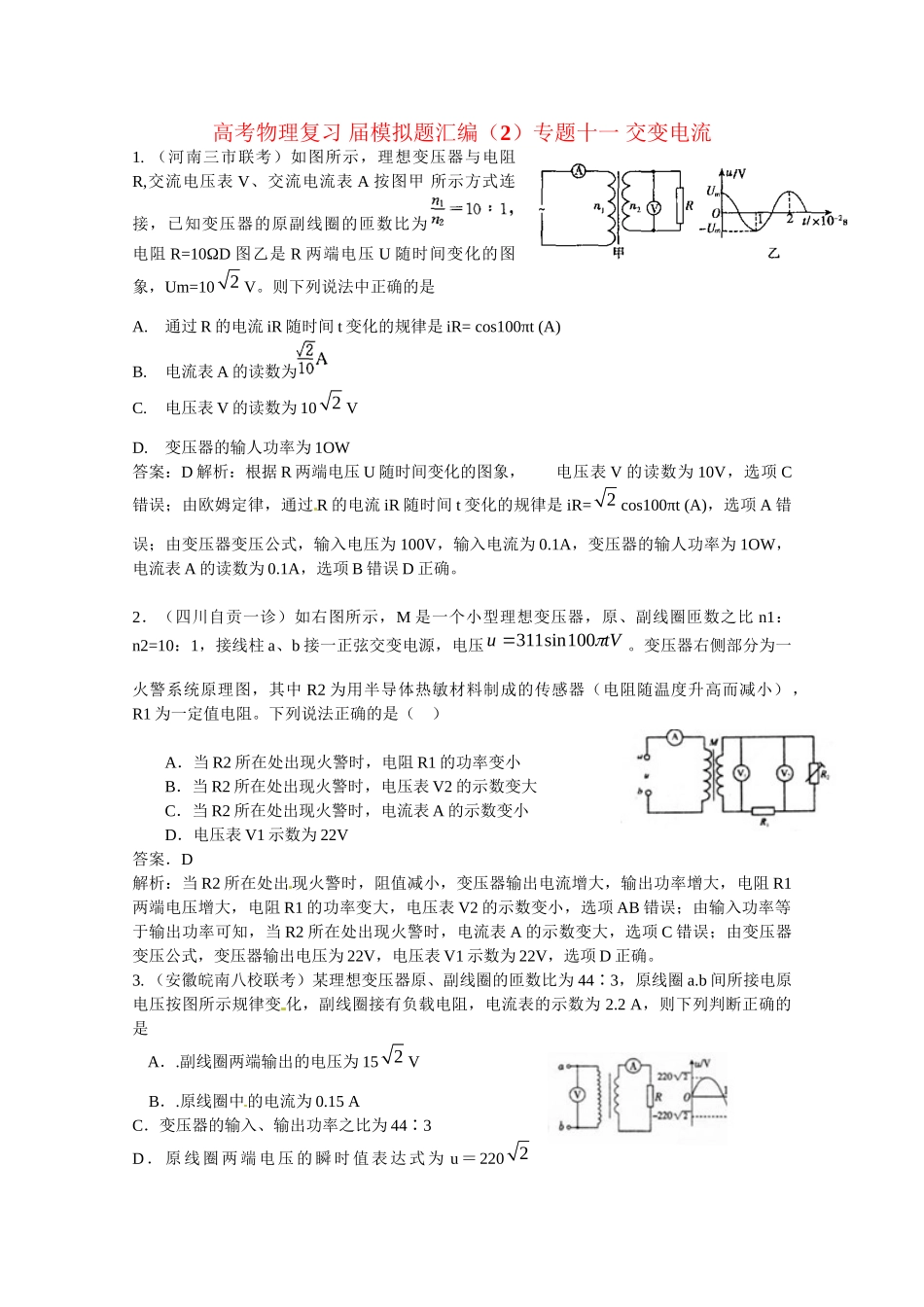

高考物理复习届模拟题汇编（2）专题十一交变电流1.（河南三市联考）如图所示，理想变压器与电阻R,交流电压表V、交流电流表A按图甲所示方式连接，已知变压器的原副线圈的匝数比为电阻R=10ΩD图乙是R两端电压U随时间变化的图象，Um=102V。则下列说法中正确的是A.通过R的电流iR随时间t变化的规律是iR=cos100πt(A)B.电流表A的读数为C.电压表V的读数为102VD.变压器的输人功率为1OW答案：D解析：根据R两端电压U随时间变化的图象，电压表V的读数为10V，选项C错误；由欧姆定律，通过R的电流iR随时间t变化的规律是iR=2cos100πt(A)，选项A错误；由变压器变压公式，输入电压为100V，输入电流为0.1A，变压器的输人功率为1OW，电流表A的读数为0.1A，选项B错误D正确。2．（四川自贡一诊）如右图所示，M是一个小型理想变压器，原、副线圈匝数之比n1：n2=10：1，接线柱a、b接一正弦交变电源，电压tVu100sin311。变压器右侧部分为一火警系统原理图，其中R2为用半导体热敏材料制成的传感器（电阻随温度升高而减小），R1为一定值电阻。下列说法正确的是（）A．当R2所在处出现火警时，电阻R1的功率变小B．当R2所在处出现火警时，电压表V2的示数变大C．当R2所在处出现火警时，电流表A的示数变小D．电压表V1示数为22V答案．D解析：当R2所在处出现火警时，阻值减小，变压器输出电流增大，输出功率增大，电阻R1两端电压增大，电阻R1的功率变大，电压表V2的示数变小，选项AB错误；由输入功率等于输出功率可知，当R2所在处出现火警时，电流表A的示数变大，选项C错误；由变压器变压公式，变压器输出电压为22V，电压表V1示数为22V，选项D正确。3.（安徽皖南八校联考）某理想变压器原、副线圈的匝数比为443∶，原线圈a.b间所接电原电压按图所示规律变化，副线圈接有负载电阻，电流表的示数为2.2A，则下列判断正确的是A．.副线圈两端输出的电压为152VB．.原线圈中的电流为0.15AC．变压器的输入、输出功率之比为443∶D．原线圈两端电压的瞬时值表达式为u＝2202sin100t（V）答案：B解析：原线圈电压U1=220V，由变压公式，副线圈两端输出的电压为15V，输出功率P=UI=33W，根据理想变压器输入功率和输出功率相等，可知原线圈中的电流为0.15A，选项B正确C错误；原线圈两端电压的瞬时值表达式为u＝2202sin100πt（V），选项D错误。4、（江苏常州模拟）如图所示，理想变压器原、副线圈的匝数比是10∶1，原线圈输入交变电压u=1002sin50πt（V），在副线圈中串接有理想电流表和定值电阻R，电容器并联在电阻R两端，电阻阻值R=10Ω，关于电路分析，下列说法中正确的是：（）A、电流表示数是1AB、电流表示数是2AC、电阻R消耗的电功率为10WD、电容器的耐压值至少是210V答案：CD解析：由变压公式，副线圈输出电压为10V，由于交变电流可以通过并联在电阻R两端的电容器，所以不能应用欧姆定律计算电流表示数，选项AB错误；电阻R消耗的电功率为P=102/10W=10W，选项C正确；副线圈输出电压最大值为210V，电容器的耐压值至少是210V，选项D正确。5．（宝鸡质检）如图11所示，图线a是线圈在匀强磁场中匀速转动时产生的正弦交流电的图像，当调整线圈转速后，所产生的正弦交流电的图像如图线b所示。以下关于这两个正弦交流电的说法中正确的是（）A．线圈先后两次转速之比为12∶B．交流电a的电压瞬时值u=10sin0.4πt（V）C．交流电b的电压最大值为320VD．在图中t=0时刻穿过线圈的磁通量为零答案：C解析：产生的正弦交流电的周期之比为23∶，线圈先后两次转速之比为32∶，选项A错误；交流电a的周期为0.4s，交流电a的电压瞬时值u=10sin5πt（V），选项B错误；由最大值nBSω可知，二者最大值之比为32∶，交流电b的电压最大值为320V，选项C正确；在图中t=0时刻感应电动势为零，穿过线圈的磁通量最大，选项D错误。6.（江苏苏州期末）如图甲所示，理想变压器原副线圈的匝数比为10:1，b是原线圈的中心抽头，图中电表均为理想的交流电表，定值电阻R=10Ω，其余电阻均不计．从某时刻开始在原线圈c、d两端加上如图乙所示的交变电压。则下列说法中正确的有A．当单刀双掷开关与a连接时，电压表的示数为31.1VB．当单刀双掷开关与b连接且在0.01s时，...
