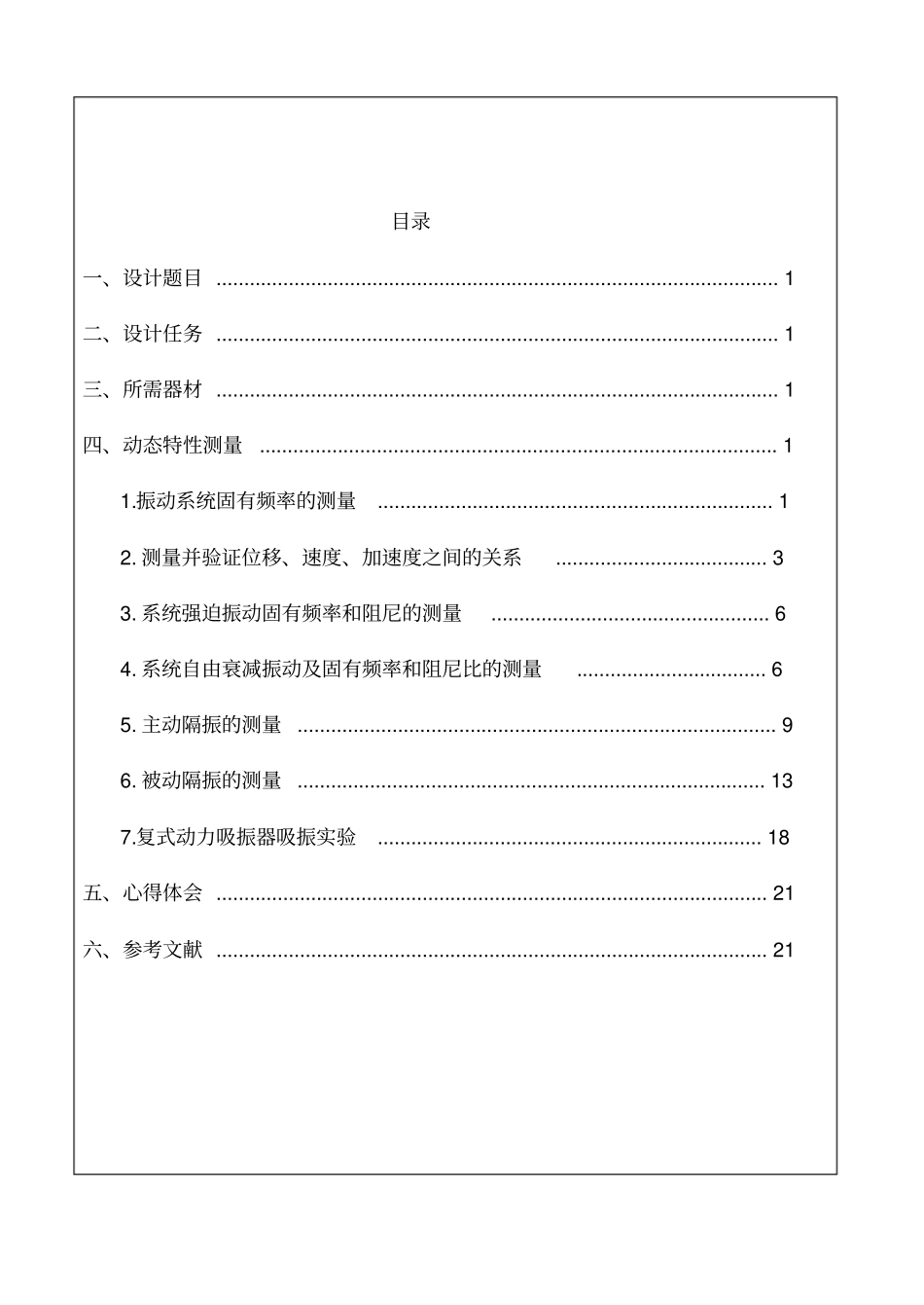

目录一、设计题目.....................................................................................................1二、设计任务.....................................................................................................1三、所需器材.....................................................................................................1四、动态特性测量.............................................................................................11.振动系统固有频率的测量.......................................................................12.测量并验证位移、速度、加速度之间的关系......................................33.系统强迫振动固有频率和阻尼的测量..................................................64.系统自由衰减振动及固有频率和阻尼比的测量..................................65.主动隔振的测量......................................................................................96.被动隔振的测量....................................................................................137.复式动力吸振器吸振实验.....................................................................18五、心得体会...................................................................................................21六、参考文献...................................................................................................211一、设计题目简支梁振动系统动态特性综合测试方法。二、设计任务1.振动系统固有频率的测量。2.测量并验证位移、速度、加速度之间的关系。3.系统强迫振动固有频率和阻尼的测量。4.系统自由衰减振动及固有频率和阻尼比的测量。5.主动隔振的测量。6.被动隔振的测量。7.复式动力吸振器吸振实验。三、所需器材振动实验台、激振器、加速度传感器、速度传感器、位移传感器、力传感器、扫描信号源、动态分析仪、力锤、质量块、可调速电机、空气阻尼器、复式吸振器。四、动态特性测量1.振动系统固有频率的测量（1）实验装置框图：见（图1-1）（2）实验原理：对于振动系统测定其固有频率，常用简谐力激振，引起系统共振，从而找到系统的各阶固有频率。在激振功率输出不变的情况下，由低到高调节激振器的激振频率，通过振动曲线，我们可以观察到在某一频率下，任一振动量（位移、速度、加速度）幅值迅速增加，这就是机械振动系统的某阶固有2频率。（图1-1实验装置图）（3）实验方法：①安装仪器把接触式激振器安装在支架上，调节激振器高度，让接触头对简支梁产生一定的预压力，使激振杆上的红线与激振器端面平齐为宜，把激振器的信号输入端用连接线接到DH1301扫频信号源的输出接口上。把加速度传感器粘贴在简支梁上，输出信号接到数采分析仪的振动测试通道。②开机打开仪器电源，进入DAS2003数采分析软件，设置采样率，连续采集，输入传感器灵敏度、设置量程范围，在打开的窗口内选择接入信号的测量通道。清零后开始采集数据。③测量打开DH1301扫频信号源的电源开关，调节输出电压，注意不要过载，手动调节输出信号的频率，从0开始调节，当简支梁产生振动，且振动量最大时（共振），保持该频率一段时间，记录下此时信号源显示的频率，即为简支梁振动固有频率。继续增大频率可得到高阶振动频率。3④所得图形及数据分析：（图1-2：幅频特性曲线）由幅频特性曲线可得到的数据：表1-1：实验所得数据阶数一阶二阶三阶固有频率（Hz）58.5938183.5938386.7188幅值（mv）2.87245.60046.52252.测量并验证位移、速度、加速度之间的关系（1）实验装置与仪器框图：见（图2-1）（2）实验原理：在振动测量中，有时往往不需要测量振动信号的时间历程曲线，而只需要测量振动信号的幅值。振动信号的幅值可根据位移、速度、加速度的关系，用位移传感器或速度传感器、加速度传感器来测量。设振动位移、速度、加速度分别为x、v、a，其幅值分别为X、V、A：x=Bsin(ωt-ψ)（式2-1）v=dtdx=ωBcos(...
