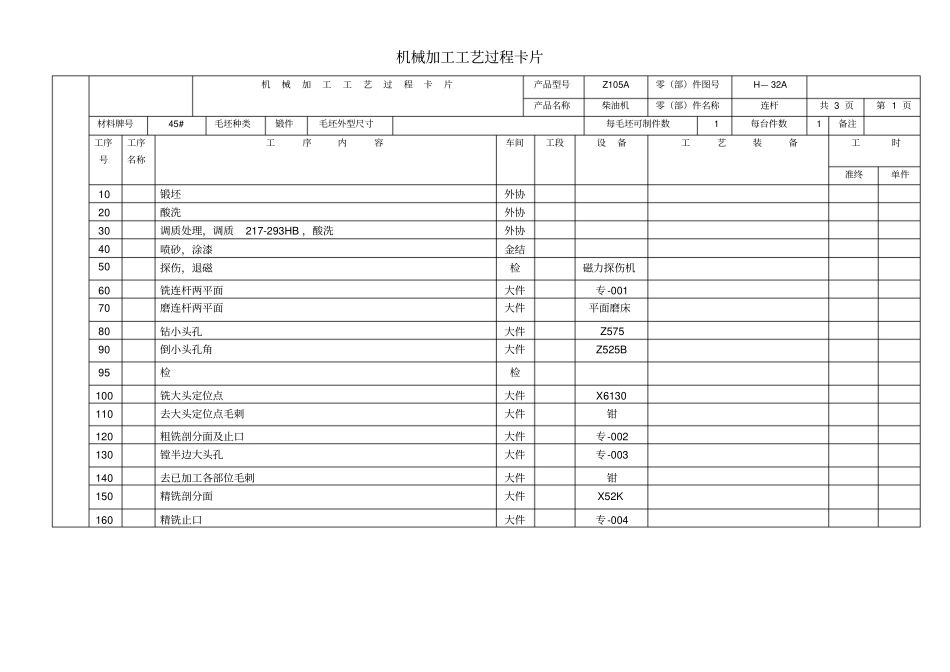

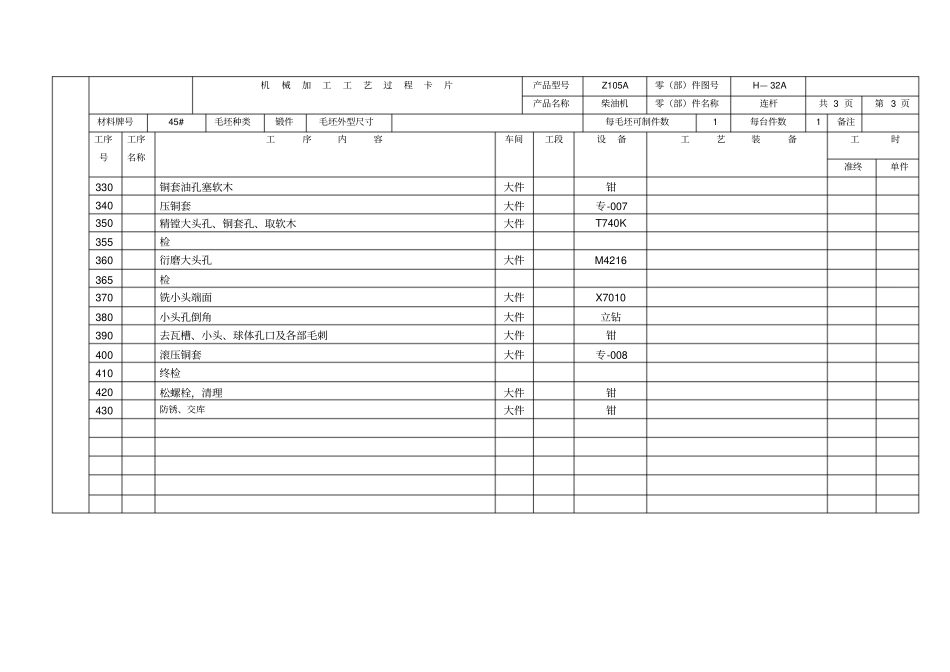

机械加工工艺过程卡片机械加工工艺过程卡片产品型号Z105A零（部）件图号H—32A产品名称柴油机零（部）件名称连杆共3页第1页材料牌号45#毛坯种类锻件毛坯外型尺寸每毛坯可制件数1每台件数1备注工序号工序名称工序内容车间工段设备工艺装备工时准终单件10锻坯外协20酸洗外协30调质处理，调质217-293HB，酸洗外协40喷砂，涂漆金结50探伤，退磁检磁力探伤机60铣连杆两平面大件专-00170磨连杆两平面大件平面磨床80钻小头孔大件Z57590倒小头孔角大件Z525B95检检100铣大头定位点大件X6130110去大头定位点毛刺大件钳120粗铣剖分面及止口大件专-002130镗半边大头孔大件专-003140去已加工各部位毛刺大件钳150精铣剖分面大件X52K160精铣止口大件专-004机械加工工艺过程卡片产品型号Z105A零（部）件图号H—32A产品名称柴油机零（部）件名称连杆共3页第2页材料牌号45#毛坯种类锻件毛坯外型尺寸每毛坯可制件数1每台件数1备注工序号工序名称工序内容车间工段设备工艺装备工时准终单件170钻螺纹底孔，冷挤内螺纹大件专-005180去毛刺，止口倒角大件钳190吹螺纹孔内铁屑大件钳200合装，打杆盖配对号大件钳210粗镗大头孔大件专-006220大头孔口倒角大件Z535230钻定位销孔大件Z535240扩定位销孔大件Z535250钻油孔大件Z535260油孔口倒角大件Z535270拆装连杆、连杆盖大件钳280精磨连杆两平面大件平面磨床290精镗大小头孔大件T760295检检300拆杆盖，去连杆盖毛刺大件钳310铣瓦槽大件立铣320退磁，去毛刺铁屑，精装大件钳325检检机械加工工艺过程卡片产品型号Z105A零（部）件图号H—32A产品名称柴油机零（部）件名称连杆共3页第3页材料牌号45#毛坯种类锻件毛坯外型尺寸每毛坯可制件数1每台件数1备注工序号工序名称工序内容车间工段设备工艺装备工时准终单件330铜套油孔塞软木大件钳340压铜套大件专-007350精镗大头孔、铜套孔、取软木大件T740K355检360衍磨大头孔大件M4216365检370铣小头端面大件X7010380小头孔倒角大件立钻390去瓦槽、小头、球体孔口及各部毛刺大件钳400滚压铜套大件专-008410终检420松螺栓，清理大件钳430防锈、交库大件钳机械加工工序卡片产品型号2105A零（部）件图号H—32A，H—323A产品名称柴油机零（部）件名称共（39）页第（1）页车间工序号工序名称材料牌号60铣连杆两平面45#毛坯种类毛坯外型尺寸每毛坯可制件数每台件数锻件12设备名称设备型号设备编号同时加工件数连杆两平面铣床专-0016夹具编号夹具名称切削液XJ-001连杆平面铣夹具乳化液工序工时准终单件工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r铣削深度mm进给次数工步工时机动辅助1粗铣上平面至杆身中心平面0-0.4628.4可转位面铣刀400x26YT54901082.0831描图2精铣上平面至杆身中心平面9.26019.0可转位面铣刀400x36YT5（精）4901082.081.513粗铣下平面至3.55046.0连杆铣平面对刀规4901082.0831描校4精铣下平面8.53019.0连杆两平面位置度铣用量规4901082.081.51游标卡尺0.020~125底图号装订号设计（日期）审核（日期）标准化（日期）会签（日期）机械加工工序卡片产品型号2105A零（部）件图号H—32A，H—323A产品名称柴油机零（部）件名称共（39）页第（2）页车间工序号工序名称材料牌号70磨两平面45#毛坯种类毛坯外型尺寸每毛坯可制件数每台件数锻件12设备名称设备型号设备编号同时加工件数平面磨床M71206夹具编号夹具名称切削液MJ-001连杆两平面磨夹具乳化液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r磨削深度mm进给次数工步工时机动辅助1磨上平面至杆身中心平面5.26012.0砂瓦100011000.020.520描图2磨下平面至尺寸5335.050.0外径千分尺100011000.020.5203退磁退磁线圈描校连杆两平面位置度磨用量规底图号装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号2105A零（部）件图号H—32A，H—323A产品名称柴油机零（部）件名称连杆共（39）页第（3）页车间工序号工序名称材料牌号80钻小头孔45#毛坯种类毛坯外型尺寸每毛坯可制件数每台件数锻件1设备名称设备型...
