迷宫问题求解讲解VIP免费

迷宫问题求解讲解_第1页
1/17
迷宫问题求解讲解_第2页
2/17
迷宫问题求解讲解_第3页
3/17

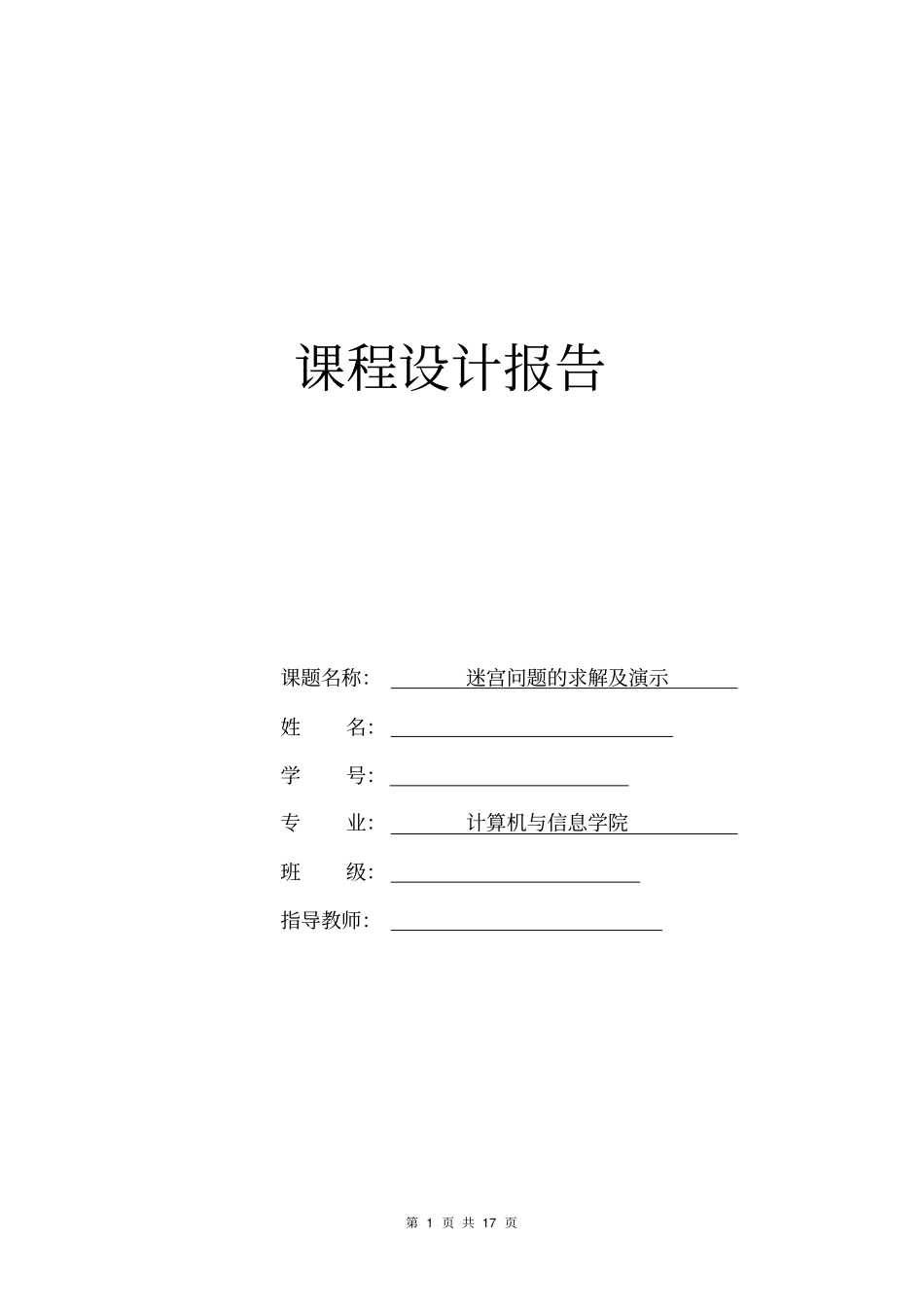

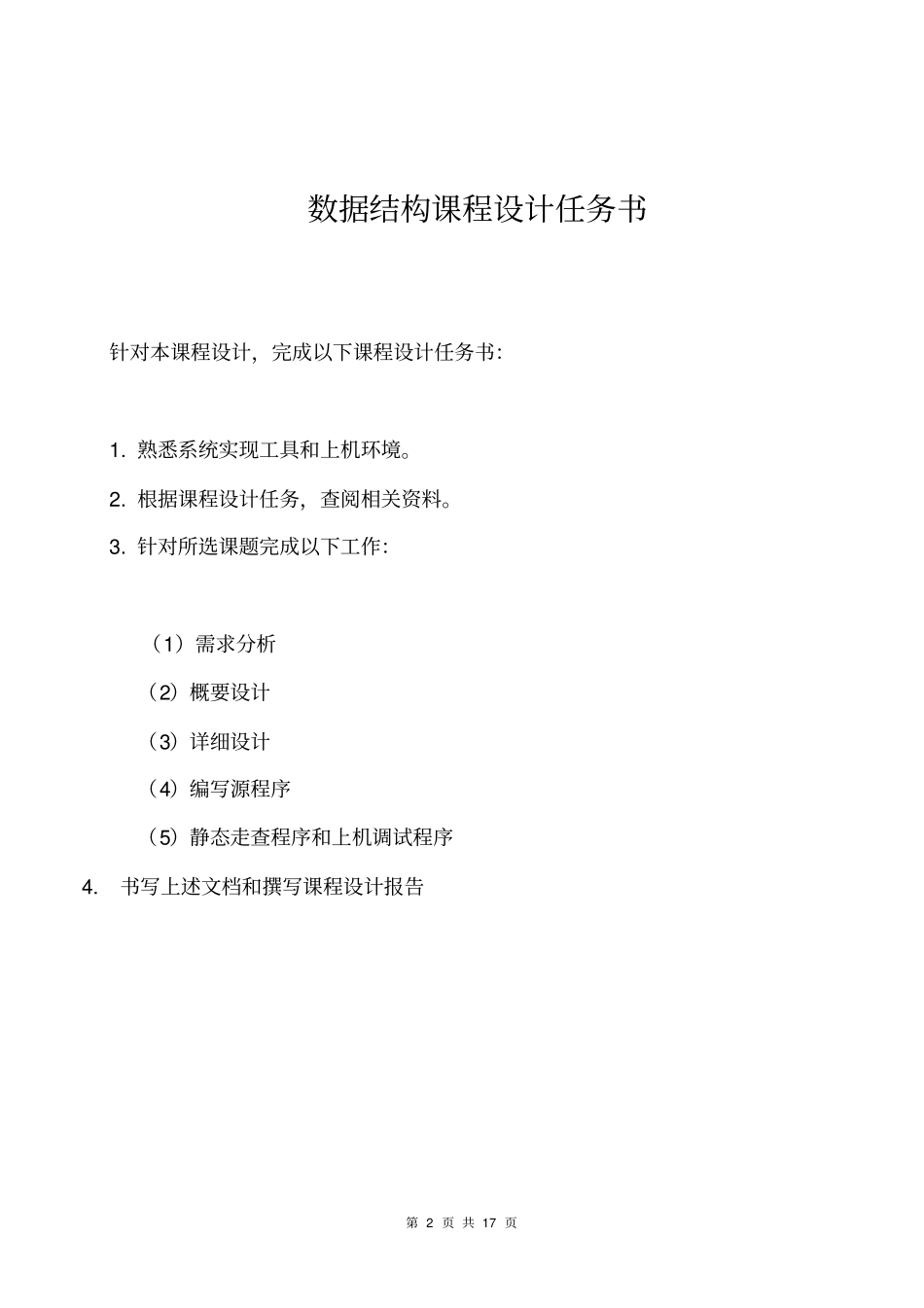

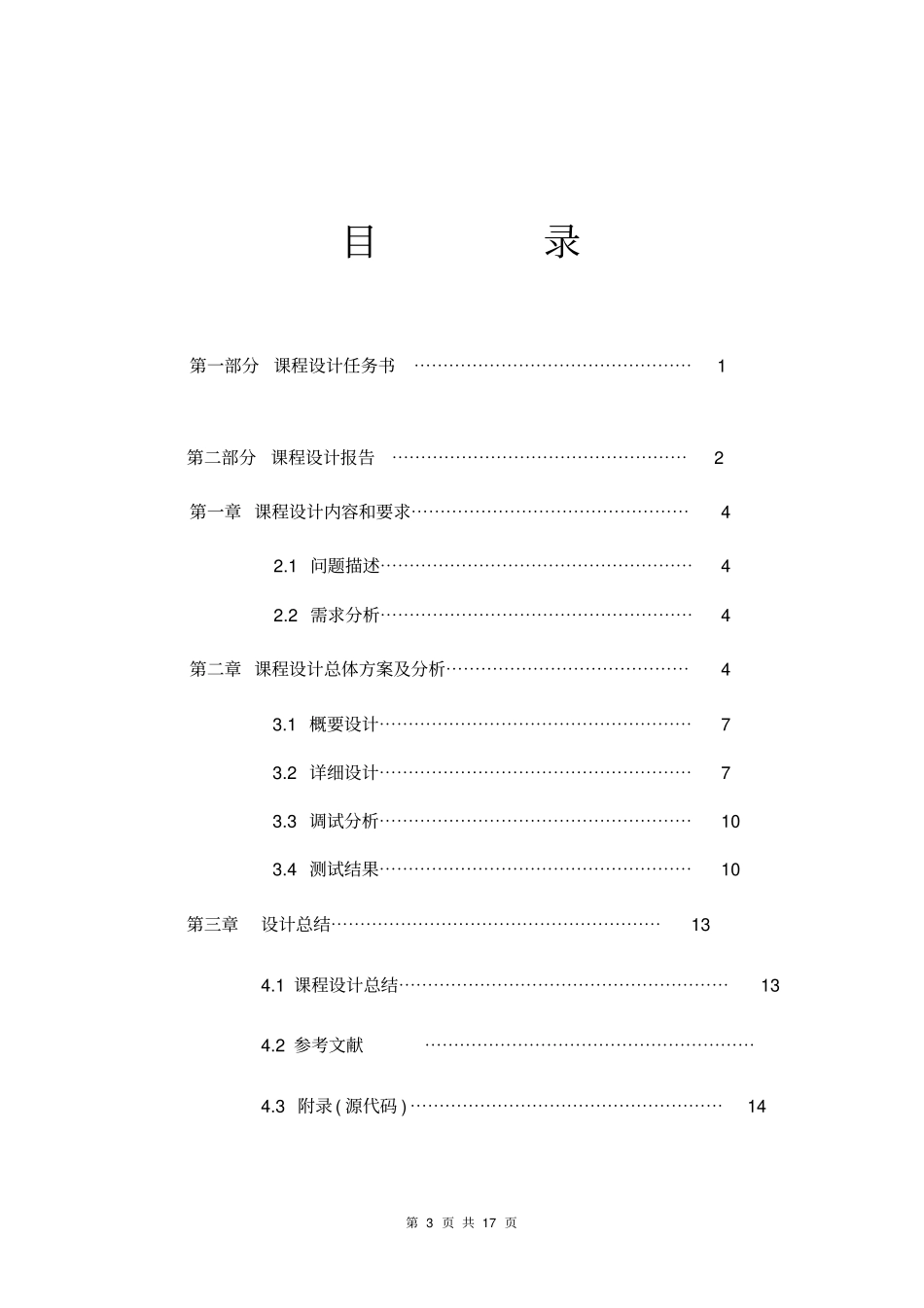

第1页共17页课程设计报告课题名称:迷宫问题的求解及演示姓名:学号:专业:计算机与信息学院班级:指导教师:第2页共17页数据结构课程设计任务书针对本课程设计,完成以下课程设计任务书:1.熟悉系统实现工具和上机环境。2.根据课程设计任务,查阅相关资料。3.针对所选课题完成以下工作:(1)需求分析(2)概要设计(3)详细设计(4)编写源程序(5)静态走查程序和上机调试程序4.书写上述文档和撰写课程设计报告第3页共17页目录第一部分课程设计任务书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1第二部分课程设计报告⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2第一章课程设计内容和要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42.1问题描述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42.2需求分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4第二章课程设计总体方案及分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯43.1概要设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯73.2详细设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯73.3调试分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯103.4测试结果⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10第三章设计总结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯134.1课程设计总结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯134.2参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4.3附录(源代码)⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14第4页共17页第二部分课程设计报告第一章课程设计内容和要求2.1问题描述:迷宫以16*16的矩阵存储在数据文件中(迷宫中的障碍物要占到一定比例),编写非递归的程序,求出一条从入口到出口的路径并显示之(结果若能用C的绘图函数显示更好)2.2需求分析:1.要求设计程序输出如下:(1)建立一个大小为m×n的任意迷宫(迷宫数据可由用户输入或由程序自动生成),并在屏幕上显示出来;(2)找出一条通路的二元组(i,j)数据序列,(i,j)表示通路上某一点的坐标。(3)用一种标志(如数字8)在迷宫中标出该条通路;(4)在屏幕上输出迷宫和通路;(5)上述功能可用菜单选择。2.迷宫的建立:迷宫中存在通路和障碍,为了方便迷宫的创建,可用0表示通路,用1表示障碍,这样迷宫就可以用0、1矩阵来描述,3.迷宫的存储:迷宫是一个矩形区域,可以使用二维数组表示迷宫,这样迷宫的每一个位置都可以用其行列号来唯一指定,但是二维数组不能动态定义其大小,我们可以考虑先定义一个较大的二维数组maze[M+2][N+2],然后用它的前m行n列来存放元素,即可得到一个m×n的二维数组,这样(0,0)表示迷宫入口位置,(m-1,n-1)表示迷宫出口位置。第5页共17页注:其中M,N分别表示迷宫最大行、列数,本程序M、N的缺省值为39、39,当然,用户也可根据需要,调整其大小。4.迷宫路径的搜索:首先从迷宫的入口开始,如果该位置就是迷宫出口,则已经找到了一条路径,搜索工作结束。否则搜索其上、下、左、右位置是否是障碍,若不是障碍,就移动到该位置,然后再从该位置开始搜索通往出口的路径;若是障碍就选择另一个相邻的位置,并从它开始搜索路径。为防止搜索重复出现,则将已搜索过的位置标记为2,同时保留搜索痕迹,在考虑进入下一个位置搜索之前,将当前位置保存在一个队列中,如果所有相邻的非障碍位置均被搜索过,且未找到通往出口的路径,则表明不存在从入口到出口的路径。这实现的是广度优先遍历的算法,如果找到路径,则为最短路径。以矩阵00101为例,来示范一下100101000100100首先,将位置(0,0)(序号0)放入队列中,其前节点为空,从它开始搜索,其标记变为2,由于其只有一个非障碍位置,所以接下来移动到(0,1)(序号1),其前节点序号为0,标记变为2,然后从(0,1)移动到(1,1)(序号2),放入队列中,其前节点序号为1,(1,1)存在(1,2)(序号3)、(2,1)(序号4)两个可移动位置,其前节点序号均为2.对于每一个非障碍位置,它的相邻非障碍节点均入队列,且它们的前节点序号均为该位置的序号,所以如果存在路径,则从出口处节点的位置,逆序就可以找到其从出口到入口的通路。如下表所示:012345678910(0,0)(0,1)(1,1)(1,2)(2,1)(2,2)(1,3)(2,3)(0,3)(3,3)(3,4)-10122345679由此可以看出,得到最短路径...
