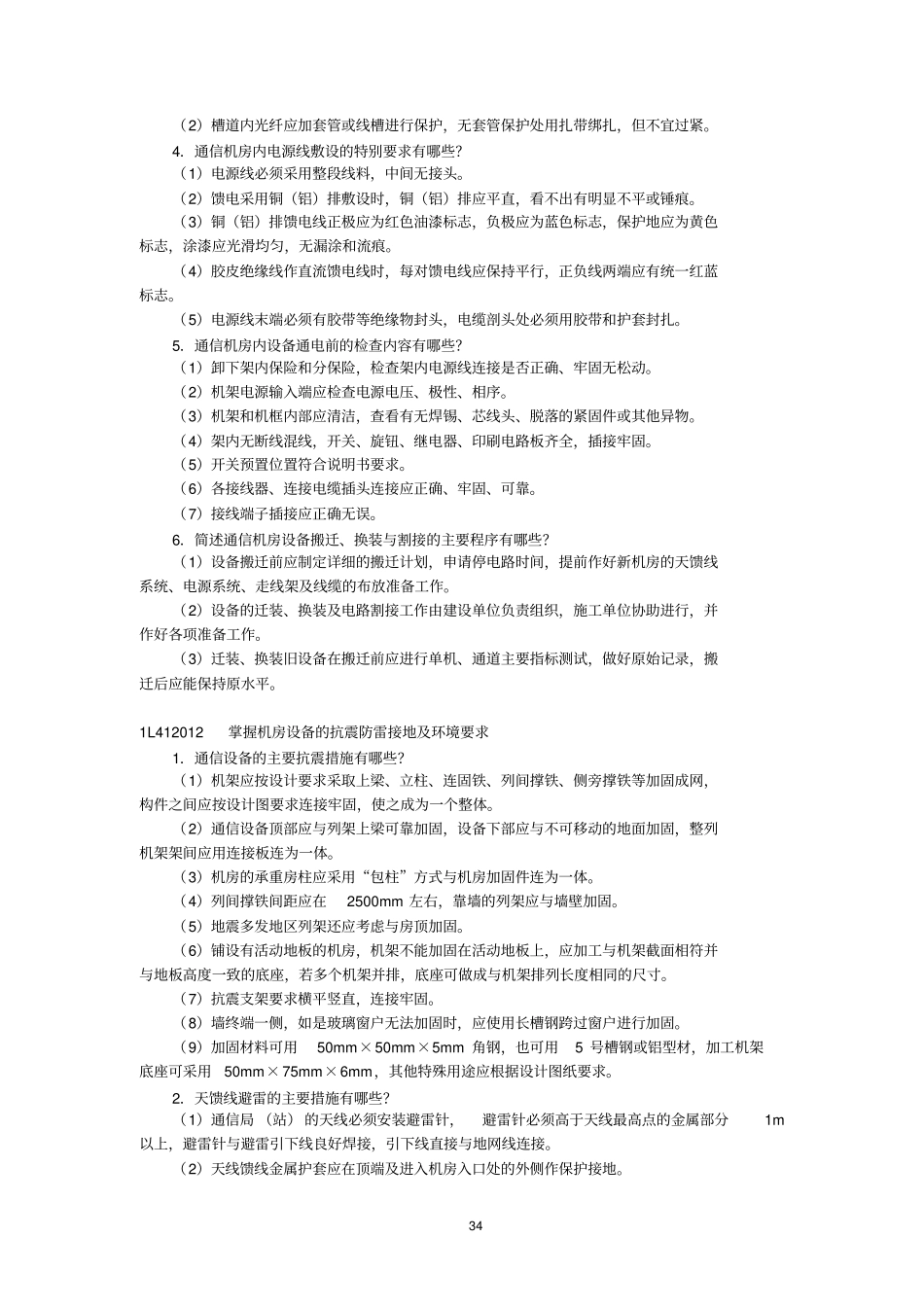

34（2）槽道内光纤应加套管或线槽进行保护，无套管保护处用扎带绑扎，但不宜过紧。4．通信机房内电源线敷设的特别要求有哪些？（1）电源线必须采用整段线料，中间无接头。（2）馈电采用铜（铝）排敷设时，铜（铝）排应平直，看不出有明显不平或锤痕。（3）铜（铝）排馈电线正极应为红色油漆标志，负极应为蓝色标志，保护地应为黄色标志，涂漆应光滑均匀，无漏涂和流痕。（4）胶皮绝缘线作直流馈电线时，每对馈电线应保持平行，正负线两端应有统一红蓝标志。（5）电源线末端必须有胶带等绝缘物封头，电缆剖头处必须用胶带和护套封扎。5．通信机房内设备通电前的检查内容有哪些？（1）卸下架内保险和分保险，检查架内电源线连接是否正确、牢固无松动。（2）机架电源输入端应检查电源电压、极性、相序。（3）机架和机框内部应清洁，查看有无焊锡、芯线头、脱落的紧固件或其他异物。（4）架内无断线混线，开关、旋钮、继电器、印刷电路板齐全，插接牢固。（5）开关预置位置符合说明书要求。（6）各接线器、连接电缆插头连接应正确、牢固、可靠。（7）接线端子插接应正确无误。6．简述通信机房设备搬迁、换装与割接的主要程序有哪些？（1）设备搬迁前应制定详细的搬迁计划，申请停电路时间，提前作好新机房的天馈线系统、电源系统、走线架及线缆的布放准备工作。（2）设备的迁装、换装及电路割接工作由建设单位负责组织，施工单位协助进行，并作好各项准备工作。（3）迁装、换装旧设备在搬迁前应进行单机、通道主要指标测试，做好原始记录，搬迁后应能保持原水平。1L412012掌握机房设备的抗震防雷接地及环境要求1．通信设备的主要抗震措施有哪些？（1）机架应按设计要求采取上梁、立柱、连固铁、列间撑铁、侧旁撑铁等加固成网，构件之间应按设计图要求连接牢固，使之成为一个整体。（2）通信设备顶部应与列架上梁可靠加固，设备下部应与不可移动的地面加固，整列机架架间应用连接板连为一体。（3）机房的承重房柱应采用“包柱”方式与机房加固件连为一体。（4）列间撑铁间距应在2500mm左右，靠墙的列架应与墙壁加固。（5）地震多发地区列架还应考虑与房顶加固。（6）铺设有活动地板的机房，机架不能加固在活动地板上，应加工与机架截面相符并与地板高度一致的底座，若多个机架并排，底座可做成与机架排列长度相同的尺寸。（7）抗震支架要求横平竖直，连接牢固。（8）墙终端一侧，如是玻璃窗户无法加固时，应使用长槽钢跨过窗户进行加固。（9）加固材料可用50mm×50mm×5mm角钢，也可用5号槽钢或铝型材，加工机架底座可采用50mm×75mm×6mm，其他特殊用途应根据设计图纸要求。2．天馈线避雷的主要措施有哪些？（1）通信局（站）的天线必须安装避雷针，避雷针必须高于天线最高点的金属部分1m以上，避雷针与避雷引下线良好焊接，引下线直接与地网线连接。（2）天线馈线金属护套应在顶端及进入机房入口处的外侧作保护接地。35（3）出入站的电缆金属护套，在入站处作保护接地，电缆内芯线在进站处应加装保安器。（4）在架空避雷线的支柱上严禁悬挂电话线、广播线、电视接收天线及低压架空线等。（5）通信局（站）建筑物上的航空障碍信号灯、彩灯及其他用电设备的电源线，应采用具有金属护套的电力电缆，或将电源线穿入金属管内布放，其电缆金属护套或金属管道应每隔10m就近接地一次。电源芯线在机房入口处应就近对地加装保安器。3．供电系统电力电缆避雷的主要措施有哪些？（1）当电力变压器设在站内时，其高压电力线应采用地埋电力电缆进入通信局（站），电力电缆应选用具有金属铠装层的电力电缆或其他护套电缆穿钢管埋地引入通信局（站）。（2）电力电缆金属护套两端应就近接地。在架空电力线路与地埋电力电缆连接处应装设避雷器，避雷器的接地端子、电力电缆金属护层、铁脚等应连在一起就近接地。（3）地埋电力电缆与地埋通信电缆平行或交叉跨越的间距应符合设计要求。严禁采用架空交、直流电力线引出通信局（站）。（4）通信局（站）内的工频低压配电线，宜采用金属暗管穿线的布设方式，其垂直部分应尽可能靠近墙，金属暗管两端及中间应就近接地。4．供电系统电力设备避雷的主要措施有哪...
