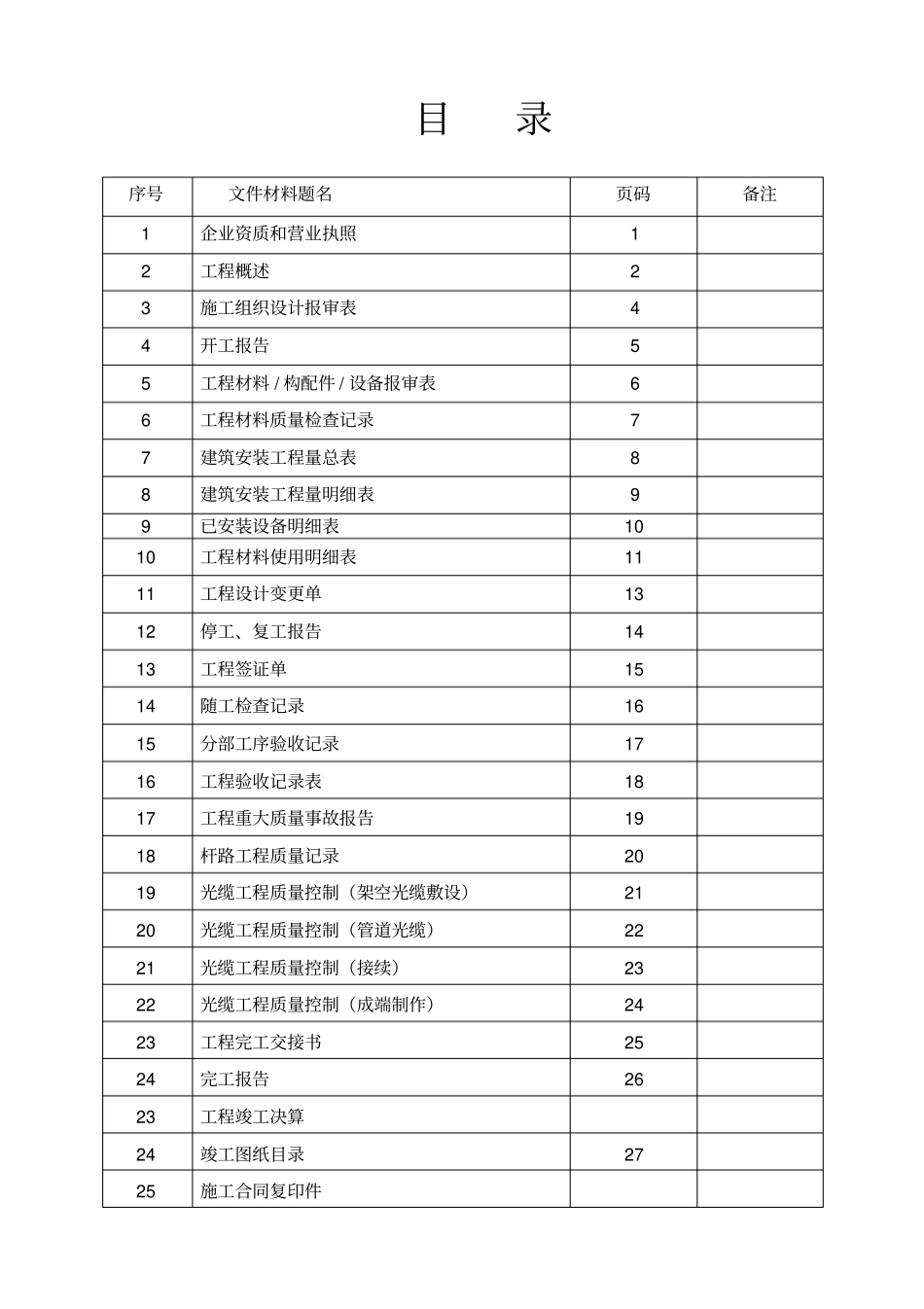

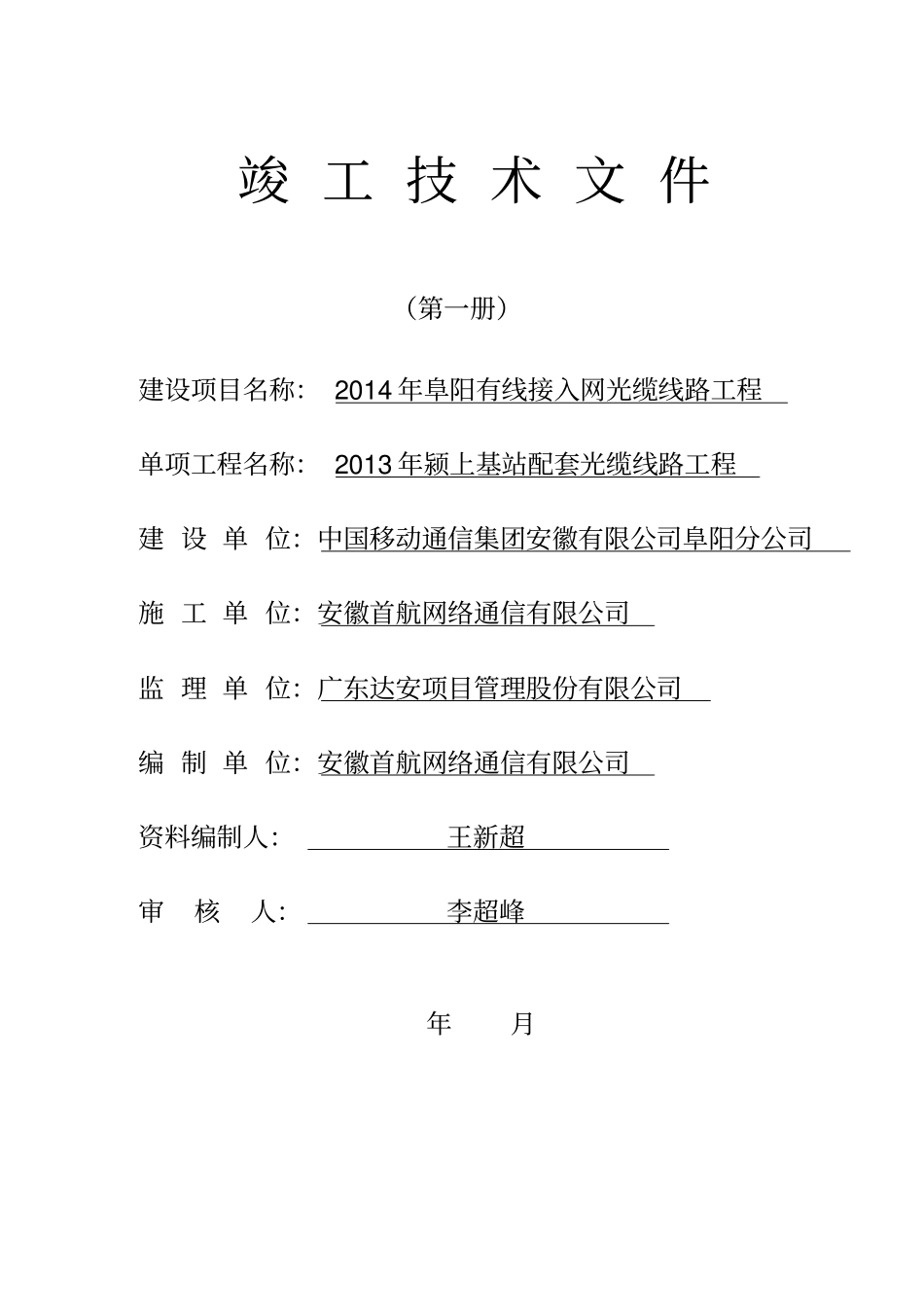

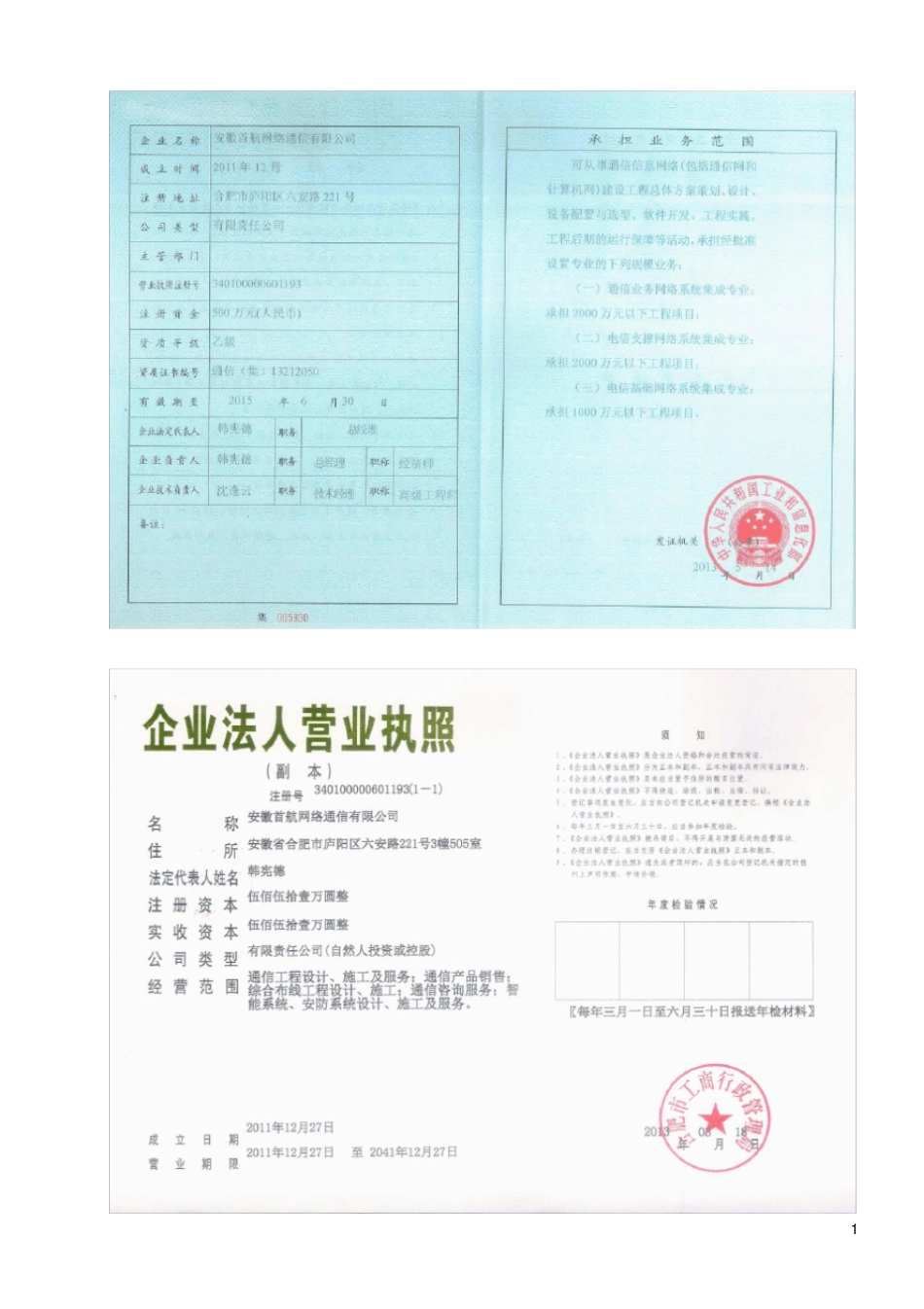

竣工技术文件（第一册）建设项目名称：2014年阜阳有线接入网光缆线路工程单项工程名称：2013年颍上基站配套光缆线路工程建设单位：中国移动通信集团安徽有限公司阜阳分公司施工单位：安徽首航网络通信有限公司监理单位：广东达安项目管理股份有限公司编制单位：安徽首航网络通信有限公司资料编制人：王新超审核人：李超峰年月目录序号文件材料题名页码备注1企业资质和营业执照12工程概述23施工组织设计报审表44开工报告55工程材料/构配件/设备报审表66工程材料质量检查记录77建筑安装工程量总表88建筑安装工程量明细表99已安装设备明细表1010工程材料使用明细表1111工程设计变更单1312停工、复工报告1413工程签证单1514随工检查记录1615分部工序验收记录1716工程验收记录表1817工程重大质量事故报告1918杆路工程质量记录2019光缆工程质量控制（架空光缆敷设）2120光缆工程质量控制（管道光缆）2221光缆工程质量控制（接续）2322光缆工程质量控制（成端制作）2423工程完工交接书2524完工报告2623工程竣工决算24竣工图纸目录2725施工合同复印件12工程概述（一）工程内容规模本次工程为2013年颍上基站配套光缆线路工程。本次工程光缆线路具体路由为：供电局-康复医院、康复医院-大富豪酒店、汽车站-建行、建行-县医院、县医院-龙门居委会、龙门居委会-河道局、河道局-名人公馆、县局-环保局、环保局-玉兰宾馆、玉兰宾馆-棉麻公司、棉麻公司-顾台子、李庄-罗元、罗元-谢桥医院、谢桥医院-谢桥矿、蓝庙-刘庄东矿、彭集-吴海、吴海-王焦、小庄-李吴、江店汇聚-姜岳、姜岳-蒋郢、姜岳-双集、江口汇聚-江口、江口-樊南、樊南-小集、小集-姚海、姚海-新庙、新庙-黄桥、黄桥-路彭。本次工程新建杆路1.456公里，利用原有杆路66.202公里，利用原有管道5.061公里，新建管道0.043公里，新设24芯架空光缆72.211公里，新设24芯管道光缆4.989公里，新设墙壁吊线光缆1.232公里，新设墙壁钉固光缆0.944公里，新设室内通道光缆3.05公里。本次工程采用光缆的型号和应用场合说明：1、光缆型号：GYTA-24B1型和GYTA-48B1型室外通信用、金属加强构件、松套管层绞式、油膏填充、铝-聚乙烯粘结护套光缆。2、使用场合：本工程选用的光缆适用于市区管道、局内通道、硅芯塑料管管道和架空敷设。光缆纤芯技术性能要求：本工程采用ITU-TG652常规单模光纤。为保证光缆线路开通SDH155M/622M传输系统的需要，本工程光缆中光纤已满足ITU-T和IEC标准的各项主要性能指标要求。工程的竣工为优化、完善网络的接入结构，使接入网网络的安全性得以提升，并提高网络规模容量。光缆所占ODF架的位置和纤芯在分纤盘上的顺序已用标签在IDF架上标明。（二）工程参建单位建设单位：中国移动通信集团安徽有限公司阜阳分公司设计单位：中国移动通信集团设计院有限公司设备供应商：河北鸿宇通信器材有限公司施工单位：安徽首航网络通信有限公司监理单位：广东达安项目管理股份有限公司3（三）工程完工情况总结本次工程新建杆路1.456公里，利用原有杆路66.202公里，利用原有管道5.061公里，新建管道0.043公里，新设24芯架空光缆72.211公里，新设24芯管道光缆4.989公里，新设墙壁吊线光缆1.232公里，新设墙壁钉固光缆0.944公里，新设室内通道光缆3.05公里。（四）施工过程大事记工程的到货日期：年月日计划开工日期：年月日；实际开工日期：年月日计划完工日期：年月日；实际完工日期：年月日验收测试通过日期：年月日（五）工程质量及检查情况1、分部工序质量检查验收全部合格，符合施工质量验收规范要求；2、单位工程观感质量综合验收杆路质量和线路工艺符合要求。观感质量综合评价为“合格”；3、工程安全和杆路质量控制核查自检，符合设计规范指标要求。4、工程质量管理、竣工验收综合资料基本齐全，符合规范要求。（六）遗留问题及处理意见本次工程已验收合格，无遗留问题。（七）其它需说明的问题本次工程的保修期限按《施工合同》规定执行。保修期限和保修责任等。保修期自竣工验收合格之日起计，在保修期内因施工质量而造成返修，其费用由承包人负责。4施工组织设计报审表工程名称：2013年颍上基站配套光缆线路工程致：中国移动通...
