通信电子线路复习题及参考答案VIP专享VIP免费

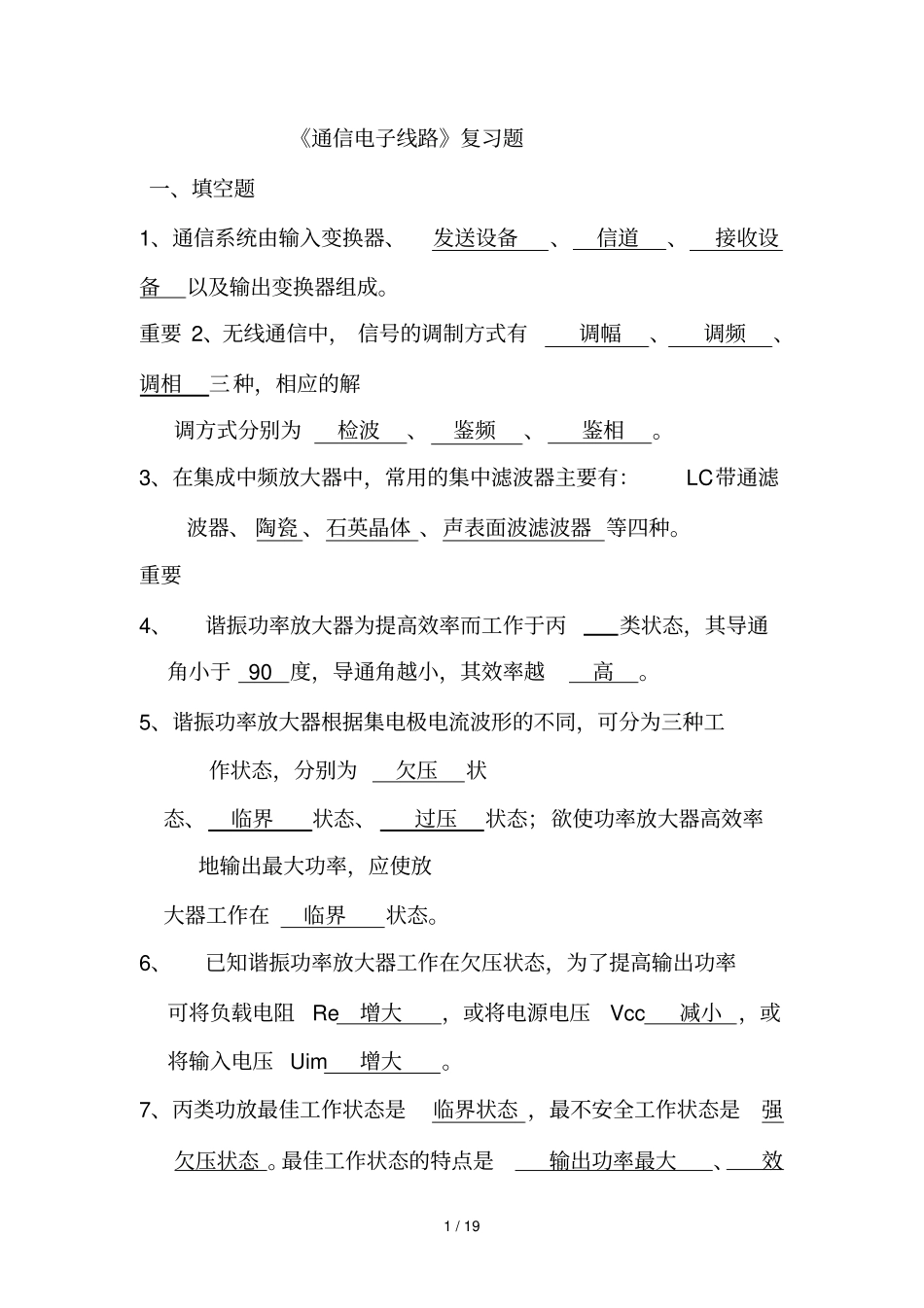

1/19《通信电子线路》复习题一、填空题1、通信系统由输入变换器、发送设备、信道、接收设备以及输出变换器组成。重要2、无线通信中，信号的调制方式有调幅、调频、调相三种，相应的解调方式分别为检波、鉴频、鉴相。3、在集成中频放大器中，常用的集中滤波器主要有：LC带通滤波器、陶瓷、石英晶体、声表面波滤波器等四种。重要4、谐振功率放大器为提高效率而工作于丙类状态，其导通角小于90度，导通角越小，其效率越高。5、谐振功率放大器根据集电极电流波形的不同，可分为三种工作状态，分别为欠压状态、临界状态、过压状态；欲使功率放大器高效率地输出最大功率，应使放大器工作在临界状态。6、已知谐振功率放大器工作在欠压状态，为了提高输出功率可将负载电阻Re增大，或将电源电压Vcc减小，或将输入电压Uim增大。7、丙类功放最佳工作状态是临界状态，最不安全工作状态是强欠压状态。最佳工作状态的特点是输出功率最大、效2/19率较高重要8、为了有效地实现基极调幅，调制器必须工作在欠压状态，为了有效地实现集电极调幅，调制器必须工作在过压状态。9、要产生较高频率信号应采用LC振荡器，要产生较低频率信号应采用RC振荡器，要产生频率稳定度高的信号应采用石英晶体振荡器。10、反馈式正弦波振荡器由放大部分、选频网络、反馈网络三部分组成。重要11、反馈式正弦波振荡器的幅度起振条件为1FA，相位起振条件（n=0,1,2⋯）。重要12、三点式振荡器主要分为电容三点式和电感三点式电路。13、石英晶体振荡器是利用石英晶体的压电和反压电效应工作的，其频率稳定度很高，通常可分为串联型晶体振荡器和并联型晶体振荡器两种。14、并联型石英晶振中，石英谐振器相当于电感，串联型石英晶振中，石英谐振器相当于短路线。15、根据频谱变换的不同特点，频率变换电路分为频谱搬移电路和频谱的非线性变换电路。16、普通调幅波的数学表达式UAMt=Ucm（1+McosΩt）cosωct，为了实现不失真调幅，Ma一般≤1。3/1917、调幅波的几种调制方式是普通调幅、双边带调幅、单边带调幅。18、二极管包络检波电路中，检波电容和检波负载的乘积RC太大会造成惰性失真，由于检波电路的直流负载电阻和交流负载电阻数值相差太大可能会造成负峰切割失真。重要19、超外差广播收音机中频fI=465KHZ，当接收fc=535KHZ电台信号时，还听到频率为1465KHZ的强信号，此时为镜像干扰；465KHZ调幅信号所造成的是中频干扰。20、根据干扰产生的原因，混频器的干扰主要有组合频率干扰、副波道干扰、交调干扰和互调干扰四种。21、调频有两种方法，分别称为直接调频和间接调频22、调频波的频偏与调制信号的幅度成正比，而与调制信号的频率无关，这是调频波的基本特征。23、抑制载波的双边带调制只传输上下边带信号不传输载波，因而同样服务范围的发射机功耗比普通调幅波小。24、谐振功率放大器中，LC谐振回路主要起选频滤波、阻抗匹配作用。25、先对调制信号进行积分，再进行调相，可获得调频信号。26、LC回路并联谐振时回路阻抗最大，且为纯电阻。4/1927、并联LC回路的通频带BW和谐振频率0f成正比，与品质因素eQ成反比。28、比例鉴频器是把等幅的调频信号变成调频－调幅信号，再进行检波，达到解调目的。29、某信号电压的表达式为U（t）=(5+4cos100πt)×cos(2π×107t)V，它属于调幅信号，载波的频率为107HZ，调制信号的频率为50HZ，频带宽度为100HZ。30、二极管包络检波只适合解调AM信号，调频信号应采用鉴频器进行解调。31、调频波的中心频率fc=100MHZ，频偏Δfm=50KHZ，调制信号频率F=5KHZ，则其调制指数Mf=10；有效频带宽度BW=110KHz；当调制信号的幅度与频率增加一倍，此时调制指数Mf=10；频带宽度BW=220KHz。32、已调波U（t）=10cos(2π×108t+2sin2π×102t)，根据已调波的性质可确定它是调频信号，调制指数为2。33、在单调谐放大器中，矩形系数越接近于1、其选择性越好；在单调谐的多级放大器中，级数越多，通频带越窄（宽或窄），其矩形系数越小（大或小）。34、变频器可由混频器和带通滤波器两部分组成。重要35、列出三个常见的频谱搬移电路调幅、检波、变频。36、大信号包络检波器是利用二极管的单向导电性和RC网络...
