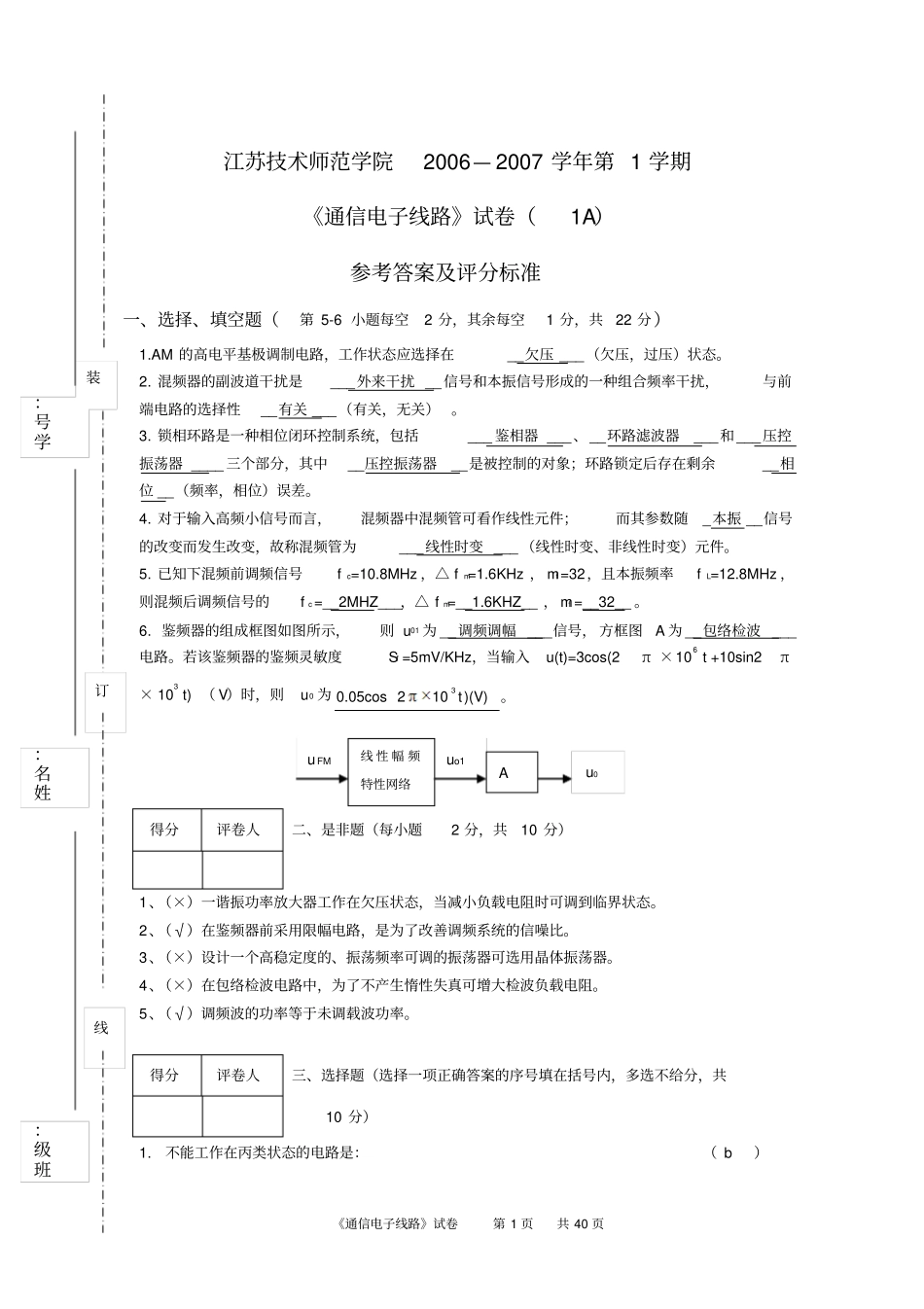

《通信电子线路》试卷第1页共40页江苏技术师范学院2006—2007学年第1学期《通信电子线路》试卷（1A）参考答案及评分标准一、选择、填空题（第5-6小题每空2分，其余每空1分，共22分）1.AM的高电平基极调制电路，工作状态应选择在__欠压___（欠压，过压）状态。2.混频器的副波道干扰是___外来干扰__信号和本振信号形成的一种组合频率干扰，与前端电路的选择性__有关___（有关，无关）。3.锁相环路是一种相位闭环控制系统，包括___鉴相器___、__环路滤波器___和___压控振荡器____三个部分，其中__压控振荡器__是被控制的对象；环路锁定后存在剩余__相位__（频率，相位）误差。4.对于输入高频小信号而言，混频器中混频管可看作线性元件；而其参数随_本振__信号的改变而发生改变，故称混频管为___线性时变___（线性时变、非线性时变）元件。5.已知下混频前调频信号fc=10.8MHz，△fm=1.6KHz，mf=32，且本振频率fL=12.8MHz，则混频后调频信号的fc=__2MHZ___，△fm=__1.6KHZ__，mf=__32__。6.鉴频器的组成框图如图所示，则u01为__调频调幅___信号，方框图A为__包络检波___电路。若该鉴频器的鉴频灵敏度Sf=5mV/KHz，当输入u(t)=3cos(2π×106t+10sin2π×103t)（V）时，则u0为30.05cos210)(V)t。得分评卷人二、是非题（每小题2分，共10分）1、（×）一谐振功率放大器工作在欠压状态，当减小负载电阻时可调到临界状态。2、（√）在鉴频器前采用限幅电路，是为了改善调频系统的信噪比。3、（×）设计一个高稳定度的、振荡频率可调的振荡器可选用晶体振荡器。4、（×）在包络检波电路中，为了不产生惰性失真可增大检波负载电阻。5、（√）调频波的功率等于未调载波功率。得分评卷人三、选择题（选择一项正确答案的序号填在括号内，多选不给分，共10分）1.不能工作在丙类状态的电路是：（b）装订线班级：姓名：学号：u0uo1uFM线性幅频特性网络A《通信电子线路》试卷第2页共40页a.高功放b.高频小信号谐振放大器c.集电极调幅器2.能实现调幅作用的伏安特性为：(c)a.i=b1ub.i=b1u+b3u3c.i=b1u+b2u23.在谐振放大器中，多级放大器的通频带比单级放大器通频带（c）a.宽b.相等c.窄4.不可利用晶体管平方律特性实现频率变换的电路是：（a）a.调频电路b.检波电路c.变频电路5．那一种调制方式的抗干扰性能最好：（a）a.宽带调频b.调幅c.窄带调频四、（12分）（1）画出振荡电路直流、交流通路。（2）说明振荡电路的类型。（3）写出振荡频率的表达式。（4）为了提高频率稳定度，电路采取了哪些措施(至少答两个)？T1R2R3R3C2CCL4C8C1L6C7C5C0.01μF0.01μF270pF20pF200pF1C0.01μF接射极跟随器15pFCE解：（1）直流通路（2分）：交流通路（2分）：（2）西勒电路（2分）（3）05676711,2fCCCCCCCL4其中（C串串）并《通信电子线路》试卷第3页共40页（4）采用射级跟随器减小负载的影响；串联小电容C6减小晶体管与回路的耦合程度。五、（18分）已知下列已调信号电压的表达式：361()5cos(2310)cos210(V)vttt632()5cos2(10310)(V)vtt363()(53cos2310)cos210(V)vttt试求：（1）说明各已调信号的类型；（2）画出各已调信号频谱图；（3）计算各已调信号在单位负载上的平均功率avP1、avP2、avP3。解：（1）v1(t)是DSB-SC（2分），v2(t)是SSB-SC（2分），v3(t)是AM（2分）.（2）v1(t)频谱（2分）：v2(t)频谱（2分）：v3(t)频谱（2分）：(3)avP1=6.25(W)（2分）,avP2=25(W)（2分）,avP3=27.25(W)（2分）六、（12分）已知载波信号uC（t）=3cos2π×106t(v)，调制信号为uΩ（t）=UΩcos2π×4×103t(v)，频偏Δfm=4KHz。试求：（1）调频指数mf和调相指数mp；（2）写出调频波和调相波的电压数学表示式；（3）若调制信号的振幅不变，而频率变为2000Hz时，写出调频波和调相波的电压数学表示式。解：（1）mf=Δfm/F=1（2分），mp=Δfm/F=1（2分）（2）uFM（t）=3cos（2π×106t+sin2π×4×103t）(v)（2分）uPM（t）=3cos（2π×106t+cos2π×4×103t）(v)（2分）（3）因F变为2000Hz，则Δfm不变，所以mf=Δfm/F=2uFM（t）=3cos（2π×106t+2sin2π×2×103t）(v)（2分）又因F变为2000Hz，mp不变，即mp=1uPM（t）=3cos（2π×106t+co...
