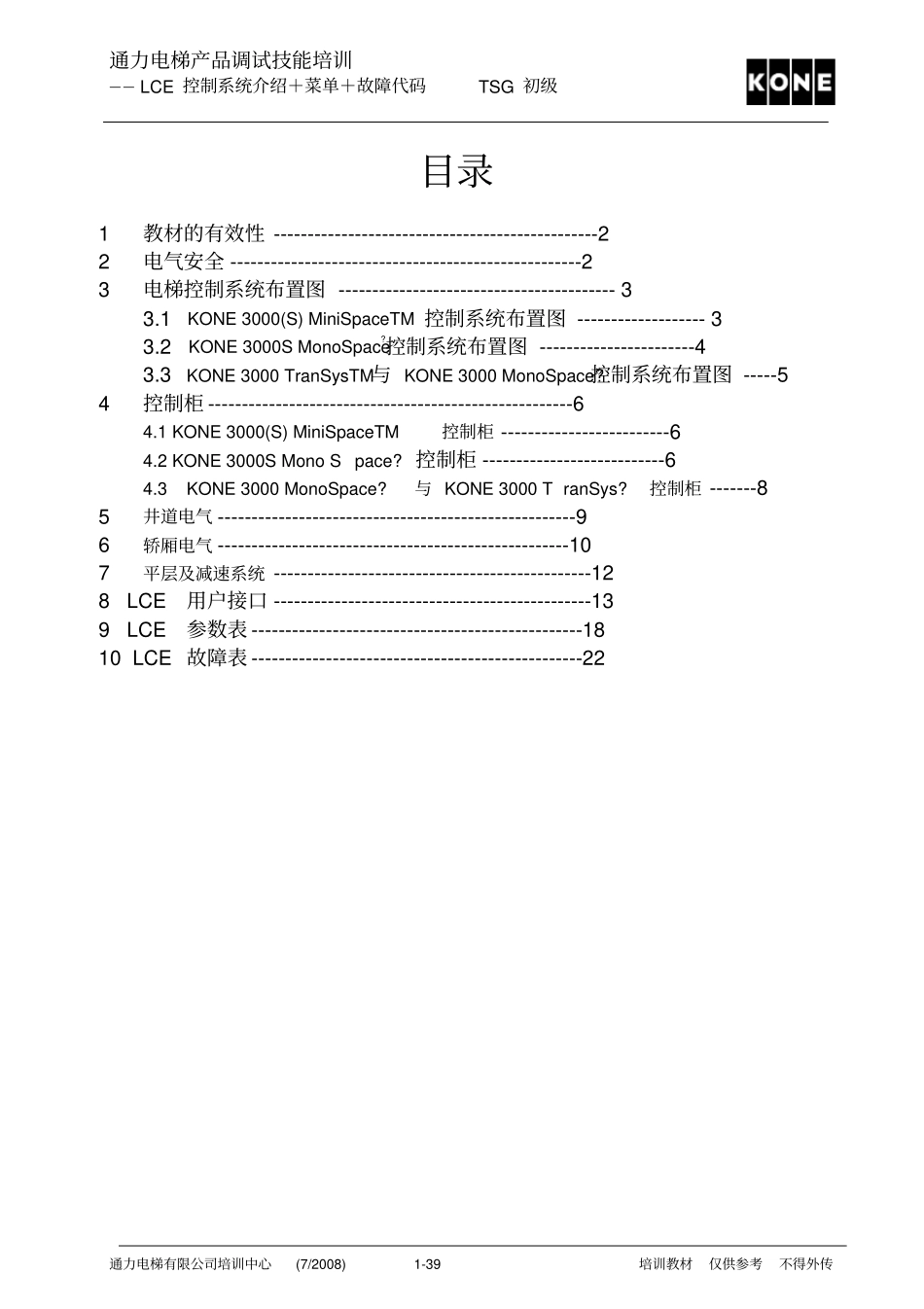

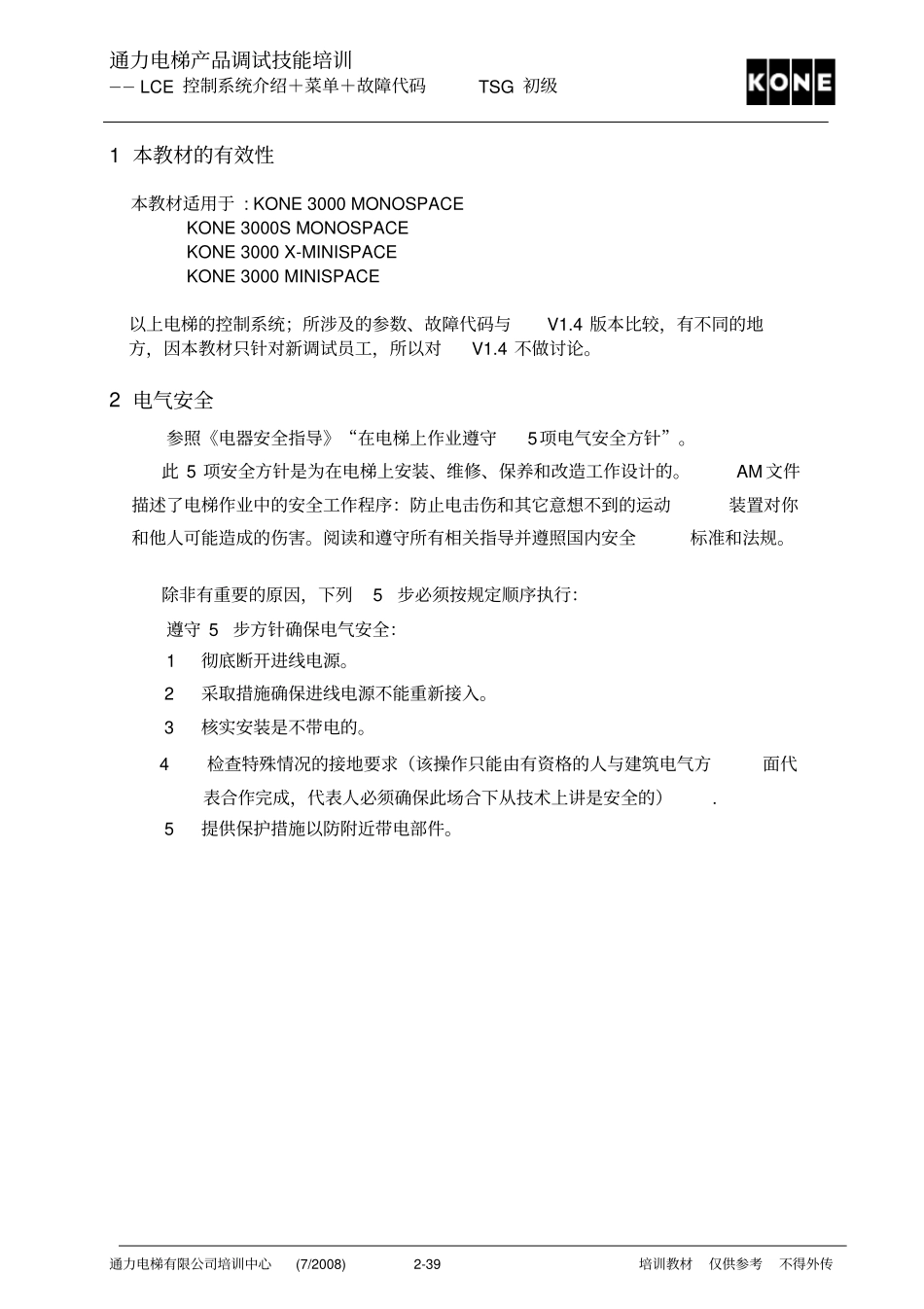

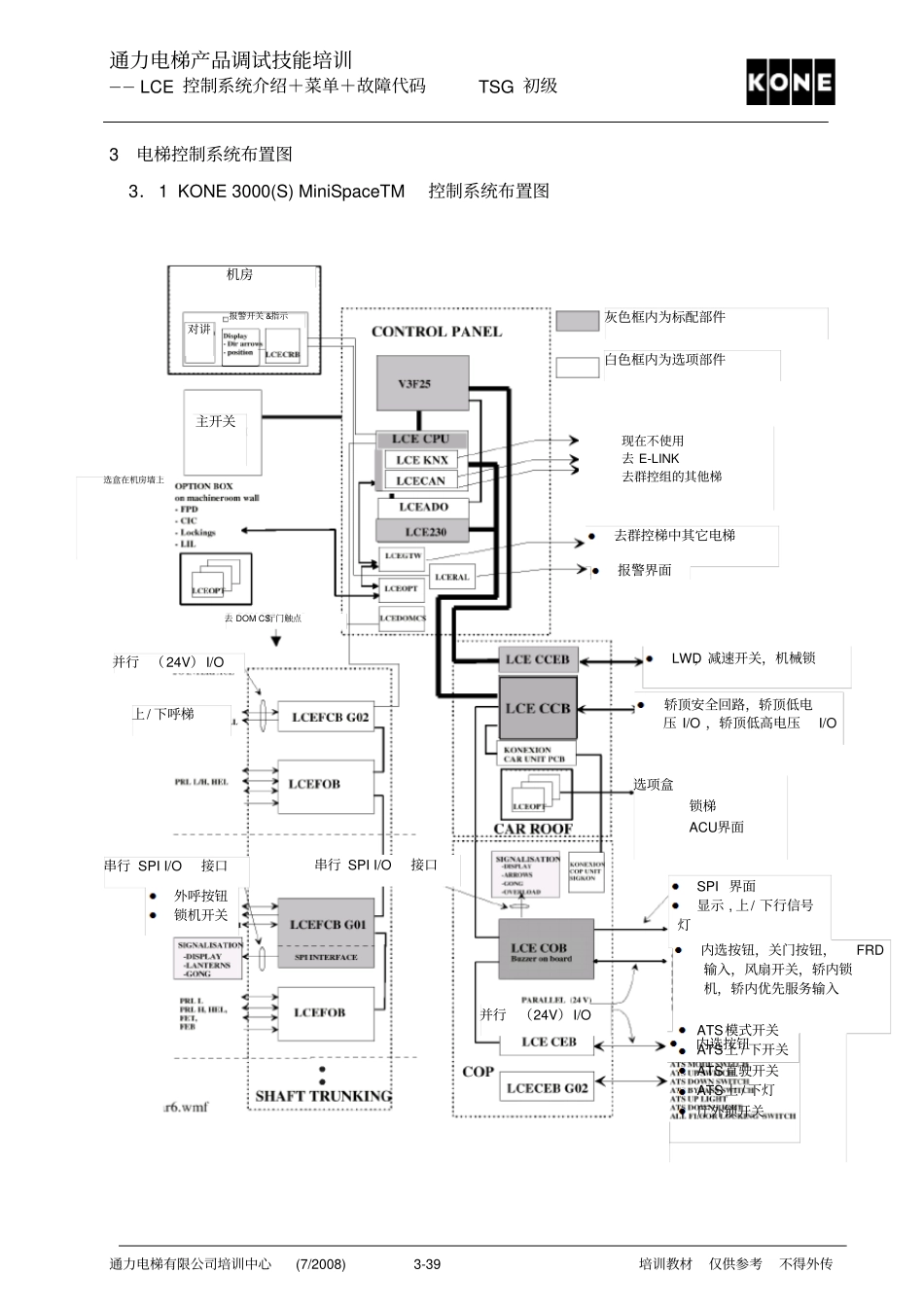

通力电梯产品调试技能培训——LCE控制系统介绍＋菜单＋故障代码TSG初级通力电梯有限公司培训中心(7/2008)1-39培训教材仅供参考不得外传目录1教材的有效性------------------------------------------------22电气安全----------------------------------------------------23电梯控制系统布置图-----------------------------------------33.1KONE3000(S)MiniSpaceTM控制系统布置图-------------------33.2KONE3000SMonoSpace?控制系统布置图-----------------------43.3KONE3000TranSysTM与KONE3000MonoSpace?控制系统布置图-----54控制柜------------------------------------------------------64.1KONE3000(S)MiniSpaceTM控制柜-------------------------64.2KONE3000SMonoSpace?控制柜---------------------------64.3KONE3000MonoSpace?与KONE3000TranSys?控制柜-------85井道电气-----------------------------------------------------96轿厢电气----------------------------------------------------107平层及减速系统-----------------------------------------------128LCE用户接口-----------------------------------------------139LCE参数表-------------------------------------------------1810LCE故障表-------------------------------------------------22通力电梯产品调试技能培训——LCE控制系统介绍＋菜单＋故障代码TSG初级通力电梯有限公司培训中心(7/2008)2-39培训教材仅供参考不得外传1本教材的有效性本教材适用于:KONE3000MONOSPACEKONE3000SMONOSPACEKONE3000X-MINISPACEKONE3000MINISPACE以上电梯的控制系统；所涉及的参数、故障代码与V1.4版本比较，有不同的地方，因本教材只针对新调试员工，所以对V1.4不做讨论。2电气安全参照《电器安全指导》“在电梯上作业遵守5项电气安全方针”。此5项安全方针是为在电梯上安装、维修、保养和改造工作设计的。AM文件描述了电梯作业中的安全工作程序：防止电击伤和其它意想不到的运动装置对你和他人可能造成的伤害。阅读和遵守所有相关指导并遵照国内安全标准和法规。除非有重要的原因，下列5步必须按规定顺序执行：遵守5步方针确保电气安全：1彻底断开进线电源。2采取措施确保进线电源不能重新接入。3核实安装是不带电的。4检查特殊情况的接地要求（该操作只能由有资格的人与建筑电气方面代表合作完成，代表人必须确保此场合下从技术上讲是安全的）.5提供保护措施以防附近带电部件。通力电梯产品调试技能培训——LCE控制系统介绍＋菜单＋故障代码TSG初级通力电梯有限公司培训中心(7/2008)3-39培训教材仅供参考不得外传3电梯控制系统布置图3．1KONE3000(S)MiniSpaceTM控制系统布置图ATS模式开关ATS上/下开关ATS直驶开关ATS上/下灯厅外锁开关选盒在机房墙上灰色框内为标配部件白色框内为选项部件去群控梯中其它电梯报警界面LWD，减速开关，机械锁轿顶安全回路，轿顶低电压I/O，轿顶低高电压I/O选项盒锁梯ACU界面SPI界面显示,上/下行信号灯内选按钮，关门按钮，FRD输入，风扇开关，轿内锁机，轿内优先服务输入内选按钮并行（24V）I/O主开关机房对讲报警开关&指示去DOMCS厅门触点并行（24V）I/O上/下呼梯串行SPII/O接口外呼按钮锁机开关串行SPII/O接口现在不使用去E-LINK去群控组的其他梯通力电梯产品调试技能培训——LCE控制系统介绍＋菜单＋故障代码TSG初级通力电梯有限公司培训中心(7/2008)4-39培训教材仅供参考不得外传灰色框内为标配部件白色框内为选项部件现在不使用去E-Link去群控梯中其它电梯去群控梯中其它电梯报警界面LWD减速开关机械锁选项盒锁梯ACU界面轿顶安全回路轿顶低电压I/O轿顶低高电压I/O串行SPII/O接口SPII/O接口显示上/下行信号灯到站钟关门按钮FRD输入风扇开关轿内锁机轿内优先服务输入内选按钮并行（24V）I/O接口并行（24V）I/O接口外呼按钮优先医院紧急外呼按钮外呼按钮锁机开关显示上/下行信号灯到站钟串行SPII/O优先医院紧急外呼按钮扩展楼层顶部/底部选项盒在井道壁上FPDCICLIL锁梯3．2KONE3000SMonoSpace?控制系统布置图通力电梯产品调试技能培训——LCE控制系统介绍＋菜单＋故障代...
