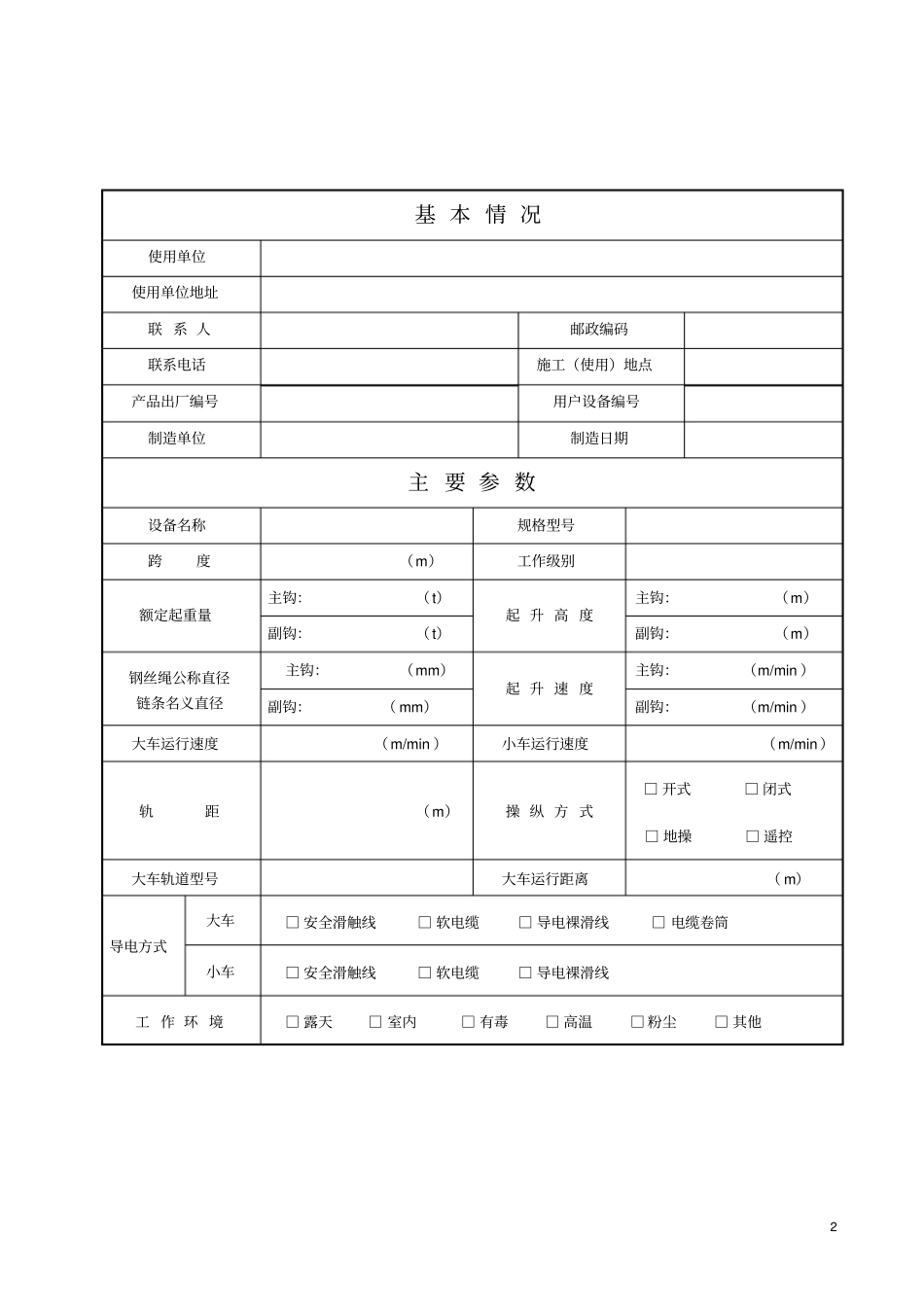

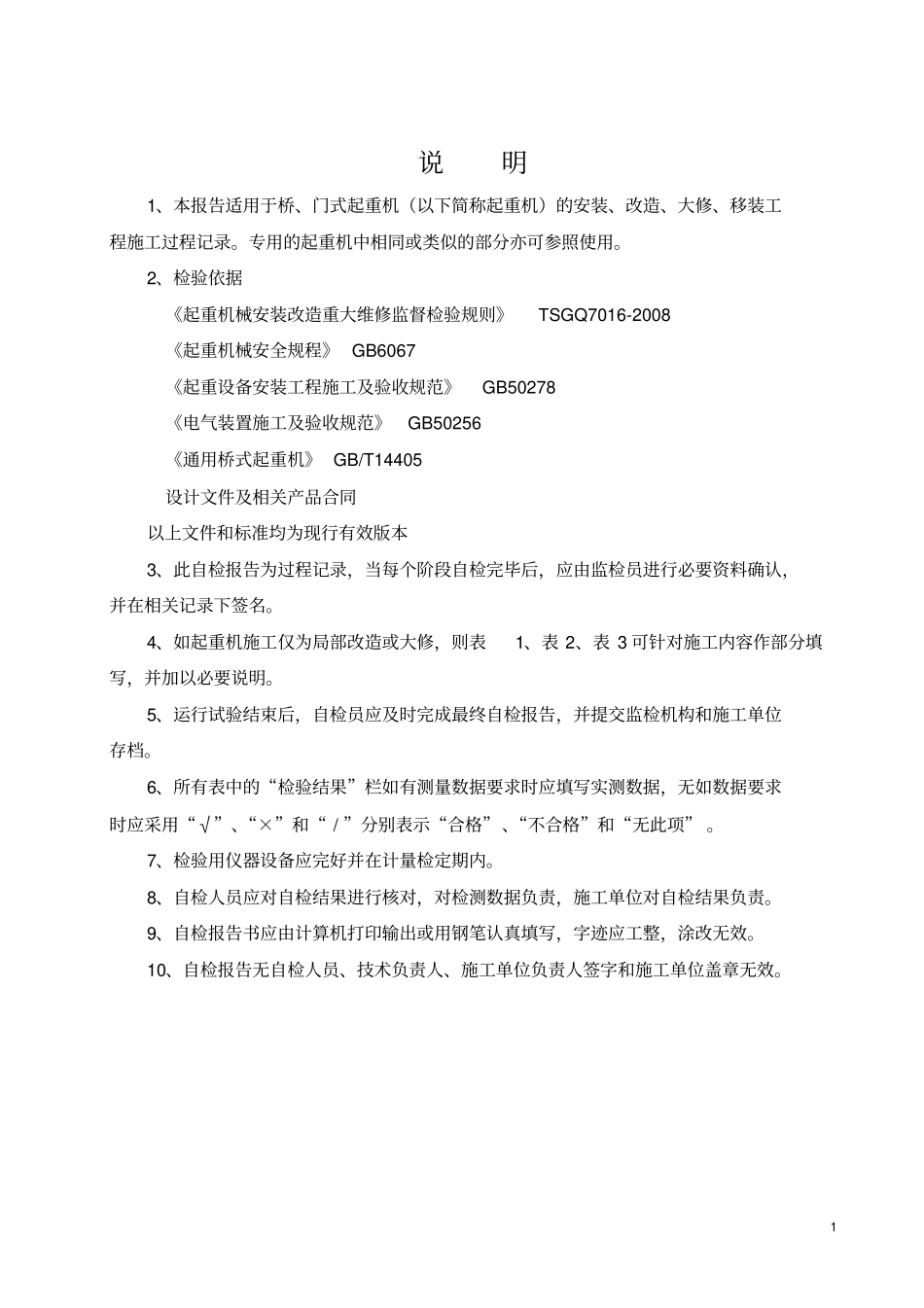

编号：通用桥式起重机施工过程记录表报告编号施工单位施工日期工程性质新安装大修改造移装:1说明1、本报告适用于桥、门式起重机（以下简称起重机）的安装、改造、大修、移装工程施工过程记录。专用的起重机中相同或类似的部分亦可参照使用。2、检验依据《起重机械安装改造重大维修监督检验规则》TSGQ7016-2008《起重机械安全规程》GB6067《起重设备安装工程施工及验收规范》GB50278《电气装置施工及验收规范》GB50256《通用桥式起重机》GB/T14405设计文件及相关产品合同以上文件和标准均为现行有效版本3、此自检报告为过程记录，当每个阶段自检完毕后，应由监检员进行必要资料确认，并在相关记录下签名。4、如起重机施工仅为局部改造或大修，则表1、表2、表3可针对施工内容作部分填写，并加以必要说明。5、运行试验结束后，自检员应及时完成最终自检报告，并提交监检机构和施工单位存档。6、所有表中的“检验结果”栏如有测量数据要求时应填写实测数据，无如数据要求时应采用“√”、“×”和“/”分别表示“合格”、“不合格”和“无此项”。7、检验用仪器设备应完好并在计量检定期内。8、自检人员应对自检结果进行核对，对检测数据负责，施工单位对自检结果负责。9、自检报告书应由计算机打印输出或用钢笔认真填写，字迹应工整，涂改无效。10、自检报告无自检人员、技术负责人、施工单位负责人签字和施工单位盖章无效。2基本情况使用单位使用单位地址联系人邮政编码联系电话施工（使用）地点产品出厂编号用户设备编号制造单位制造日期主要参数设备名称规格型号跨度（m）工作级别额定起重量主钩：（t）起升高度主钩：（m）副钩：（t）副钩：（m）钢丝绳公称直径链条名义直径主钩：（mm）起升速度主钩：（m/min）副钩：（mm）副钩：（m/min）大车运行速度（m/min）小车运行速度（m/min）轨距（m）操纵方式□开式□闭式□地操□遥控大车轨道型号大车运行距离（m）导电方式大车□安全滑触线□软电缆□导电裸滑线□电缆卷筒小车□安全滑触线□软电缆□导电裸滑线工作环境□露天□室内□有毒□高温□粉尘□其他3设计变更、修改说明：施工技术负责人：（施工单位章）年月日表1设备开箱检验记录序号检验项目与要求检验结果1随机资料产品质量合格证明、制造监督检验证书（纳入监检范围的）2产品设计文件（包括总图，主要受力构件图，机械传动图，电气、液压系统原理图等）3安装说明书和安装图4使用维护说明书5主要零部件、安全保护装置合格证、型式试验证明6装箱清单7产品及标牌参数应与合同相符8卷扬小车、电动葫芦、大小车驱动装置、吊具、钢丝绳等主要零部件与装箱清单、合格证、铭牌相符9制动器、起重量限制器、限位器等安全保护装置与装箱清单、合格证、铭牌及型式试验证明相符10电动机、控制器、配电箱、控制屏、电阻器等电气设备与装箱清单、合格证、铭牌相符合11其他附件、工具和附属材料应与装箱清单相符12主梁、端梁、支腿等主要金属结构件的基本尺寸（长、宽、高、板材的厚度等）及材质，工字钢的型号等应符合产品设计文件的要求。13结构件及其它机电设备应无变形、损伤和锈蚀现象4说明检验员：年月日（施工单位章）监检资料确认监检员：年月日注；1、此表中第8、9、10项可附加具体零部件的核查记录表。2、改造、大修施工主要核查已改造的结构件和更换零部件的相关资料，并加以说明。起重机安装基础与土建验收证明使用单位（甲方）产品编号施工单位（乙方）施工（使用）地点基础、牛腿、承重梁等土建工程符合设计图纸、土建施工技术规定要求或有检查验收记录。使用单位负责人：施工单位负责人：（单位章）（单位章）基础隐蔽工程验收证明5使用单位（甲方）产品编号施工单位（乙方）施工（使用）地点由隐蔽工程施工单位或监理单位提供的隐蔽工程检查记录符合设计技术要求。使用单位负责人：施工单位负责人：（单位章）（单位章）起重机预期用途和预期工作环境说明使用单位（甲方）产品编号施工单位（乙方）施工（使用）地点起重机用途（可多选）：□吊运液态熔融金属□吊运熔融非金属物料□吊运炽热固态金属□吊运易燃易爆等危险品□其他：起重机使用环境条件：1．供电电源:（填...
