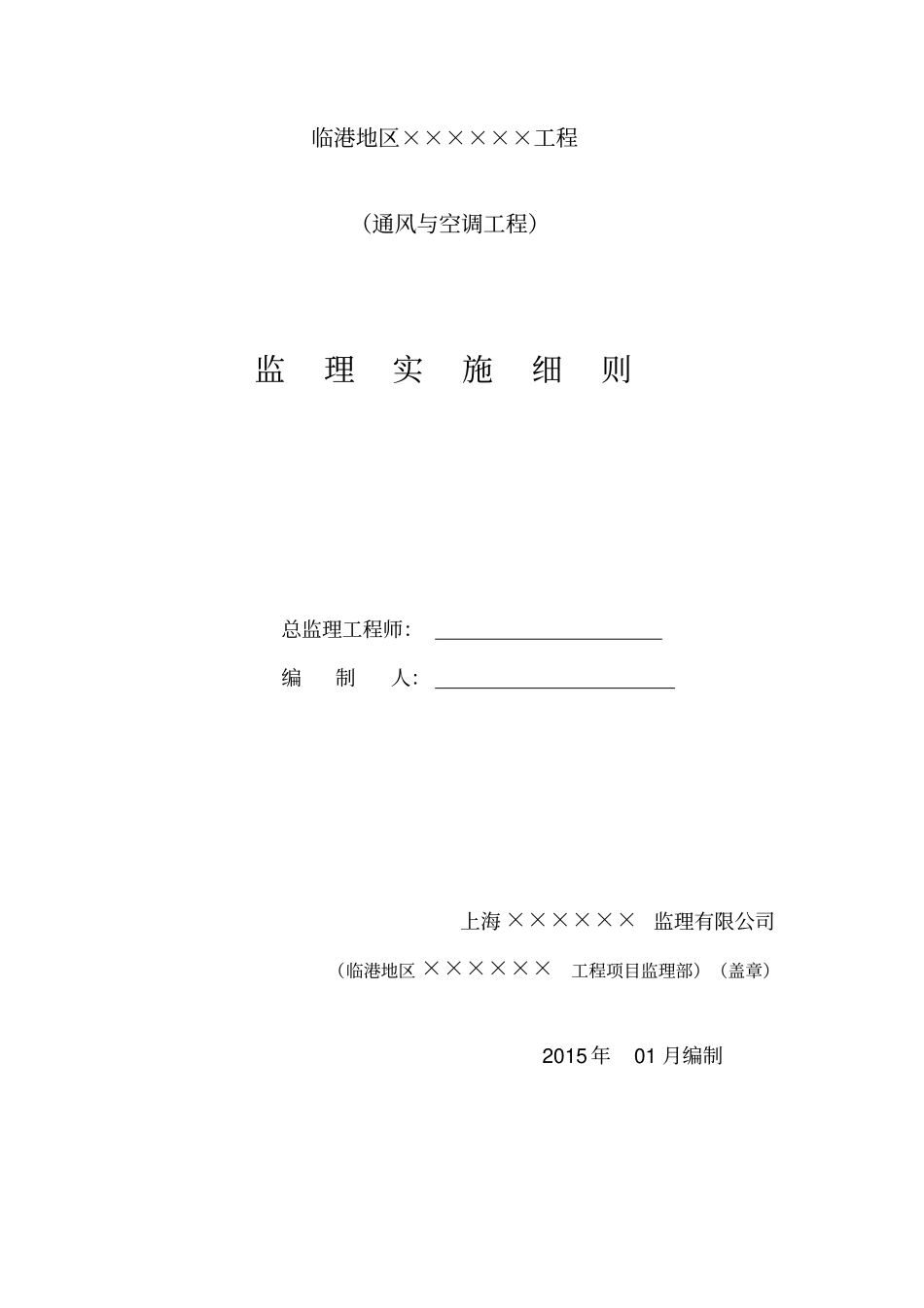

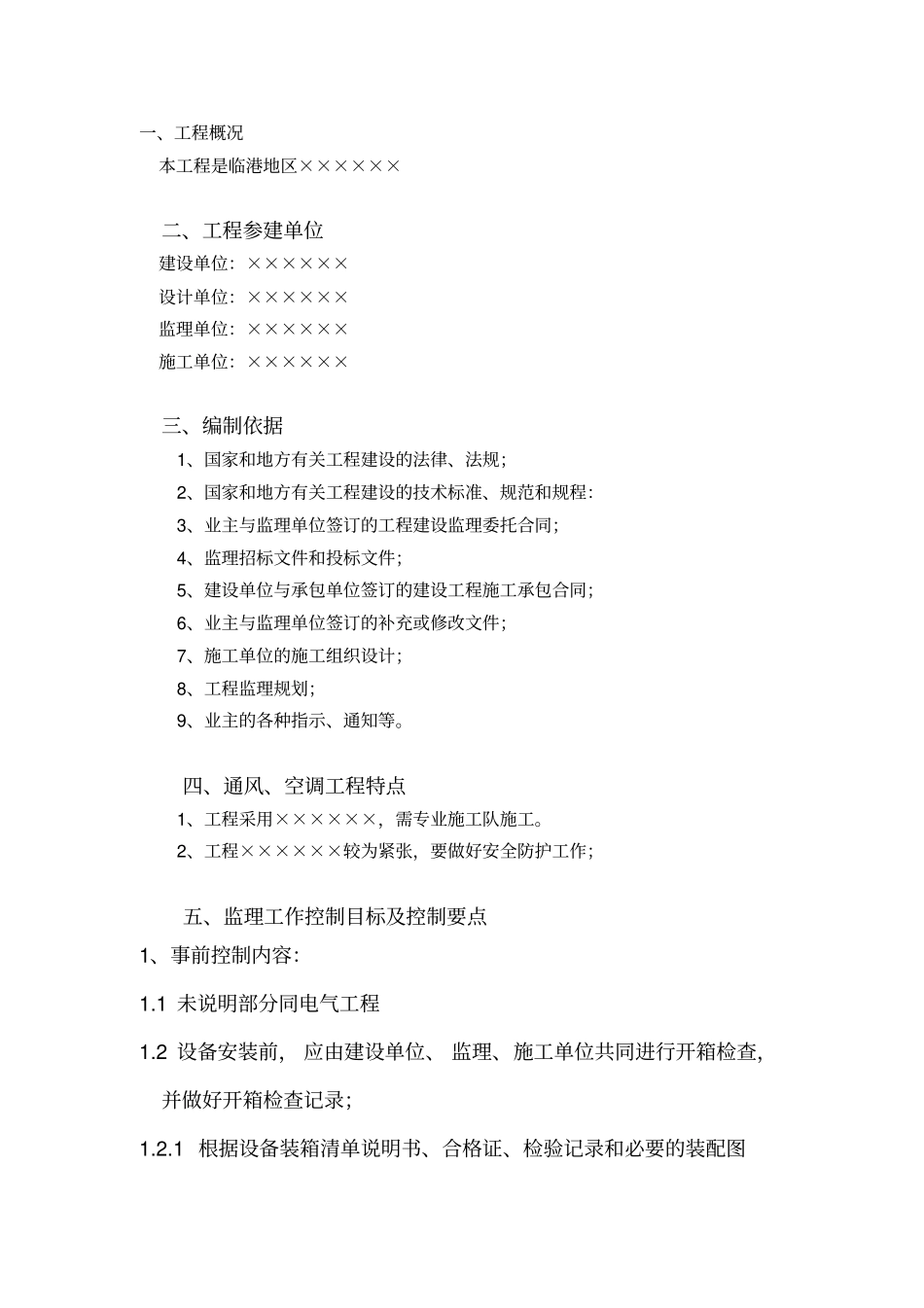

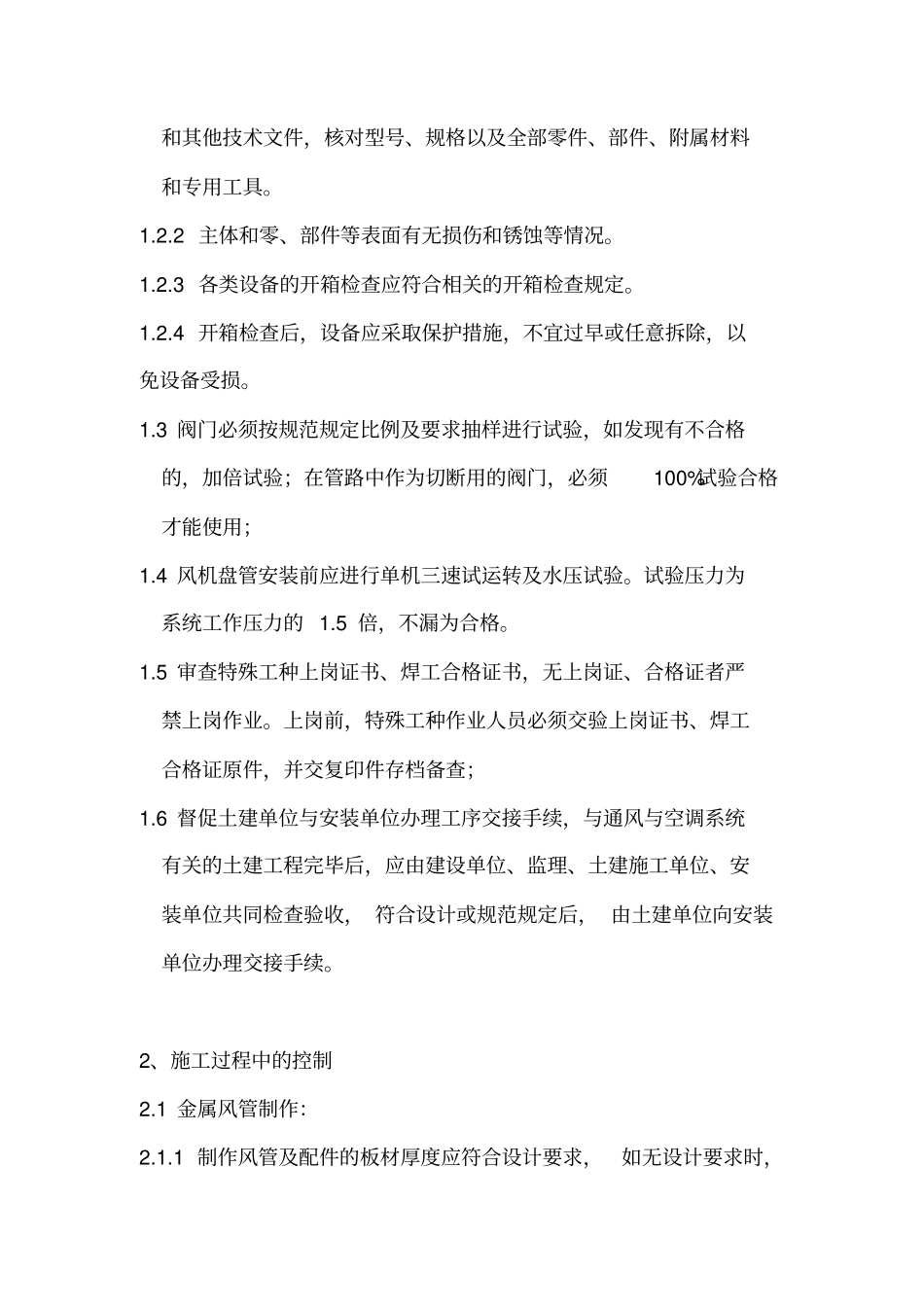

临港地区××××××工程（通风与空调工程）监理实施细则总监理工程师：编制人：上海××××××监理有限公司（临港地区××××××工程项目监理部）（盖章）2015年01月编制一、工程概况本工程是临港地区××××××二、工程参建单位建设单位：××××××设计单位：××××××监理单位：××××××施工单位：××××××三、编制依据1、国家和地方有关工程建设的法律、法规；2、国家和地方有关工程建设的技术标准、规范和规程：3、业主与监理单位签订的工程建设监理委托合同；4、监理招标文件和投标文件；5、建设单位与承包单位签订的建设工程施工承包合同；6、业主与监理单位签订的补充或修改文件；7、施工单位的施工组织设计；8、工程监理规划；9、业主的各种指示、通知等。四、通风、空调工程特点1、工程采用××××××，需专业施工队施工。2、工程××××××较为紧张，要做好安全防护工作；五、监理工作控制目标及控制要点1、事前控制内容：1.1未说明部分同电气工程1.2设备安装前，应由建设单位、监理、施工单位共同进行开箱检查，并做好开箱检查记录；1.2.1根据设备装箱清单说明书、合格证、检验记录和必要的装配图和其他技术文件，核对型号、规格以及全部零件、部件、附属材料和专用工具。1.2.2主体和零、部件等表面有无损伤和锈蚀等情况。1.2.3各类设备的开箱检查应符合相关的开箱检查规定。1.2.4开箱检查后，设备应采取保护措施，不宜过早或任意拆除，以免设备受损。1.3阀门必须按规范规定比例及要求抽样进行试验，如发现有不合格的，加倍试验；在管路中作为切断用的阀门，必须100%试验合格才能使用；1.4风机盘管安装前应进行单机三速试运转及水压试验。试验压力为系统工作压力的1.5倍，不漏为合格。1.5审查特殊工种上岗证书、焊工合格证书，无上岗证、合格证者严禁上岗作业。上岗前，特殊工种作业人员必须交验上岗证书、焊工合格证原件，并交复印件存档备查；1.6督促土建单位与安装单位办理工序交接手续，与通风与空调系统有关的土建工程完毕后，应由建设单位、监理、土建施工单位、安装单位共同检查验收，符合设计或规范规定后，由土建单位向安装单位办理交接手续。2、施工过程中的控制2.1金属风管制作：2.1.1制作风管及配件的板材厚度应符合设计要求，如无设计要求时，应符合以下规定：风管及配件钢板厚度（mm）类别风管直径或长边尺寸圆形风管矩形风管中压低压系统高压系统（排烟系统）80～3200.50.50.8340～4500.60.60.8480～6300.80.60.8670～10000.80.80.81120～12501.01.01.01320～20001.21.01.22500～40001.21.21.22.1.2制作金属风管时，板材的拼接咬口和圆形风管的闭合咬口可采用单咬口；矩形风管或配件的四角组合可采用转角咬口、联合角咬口、按扣式咬口；圆形弯管的组合可采用立咬口。2.1.3圆形弯管的弯曲半径（以中心线计）和最少节数应符合表中规定。弯管直径D（mm）弯曲半径R弯曲角度和最小节数90°60°45°30°中节端节中节端节中节端节中节端节80～220≥1.5D221212—2240～450D～1.5D322212—2480～800D～1.5D42221212850～1400D523222121500～2000D825232222.1.4矩形风管的弯管，可采用内弧形或内斜线矩形弯管，当边长大于或等于500mm时应设置导流片，在制作时应加强监控。2.1.5圆形风管的三通或四通、支管与主管的夹角宜为15°～60°，夹角的制作偏差应小于3°。2.1.6风管连接应采用可拆卸的形式，管段长度宜为1.8～4M。2.1.7金属风管和配件制作，其允许偏差应符合下表要求：外径或边长（mm）允许偏差（mm）≤300-1～0＞300-2～02.1.8风管法兰制作，其允许偏差应符合下表要求：法兰内径或内边长尺寸允许偏差+1～+3mm矩形法兰两对角线之差≤3mm法兰平整度允许偏差2mm2.1.9风管与法兰采用翻边时，翻边应平整、宽度应一致，且不应小于6mm，并不得有开裂与孔洞。2.1.10风管和配件的板材连接，钢板厚度小于或等于1.2mm时，宜采用咬接；大于1.2mm时，宜采用焊接。镀锌钢板及含有保护层的钢板，应采用咬接或铆接。2.1.11风管及部件的制作，表面应平整，表面凹凸＜10mm（合格）；表面凹凸＜5mm（优良）；圆弧应均匀，折角应平直，咬口应严密，咬...
