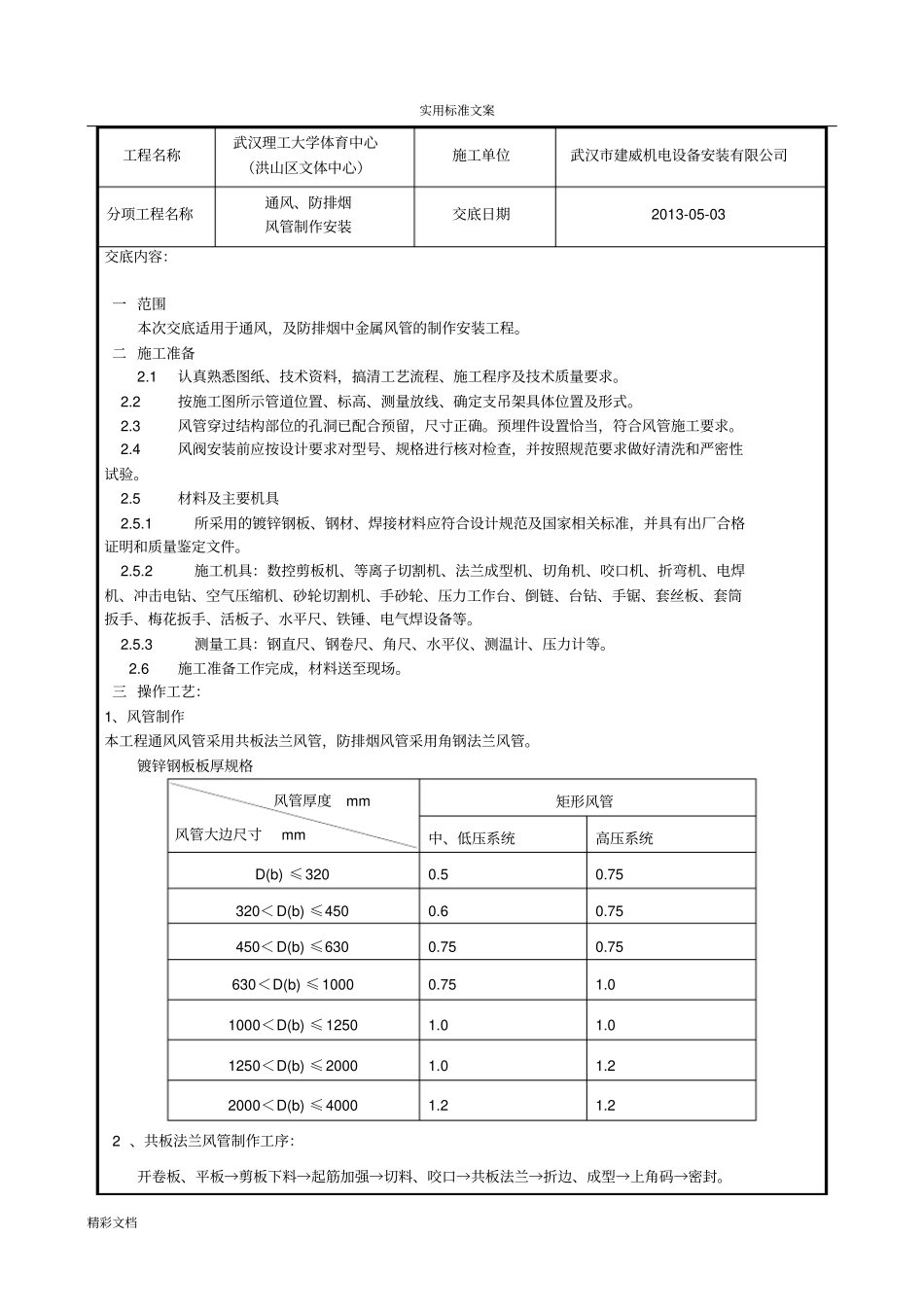

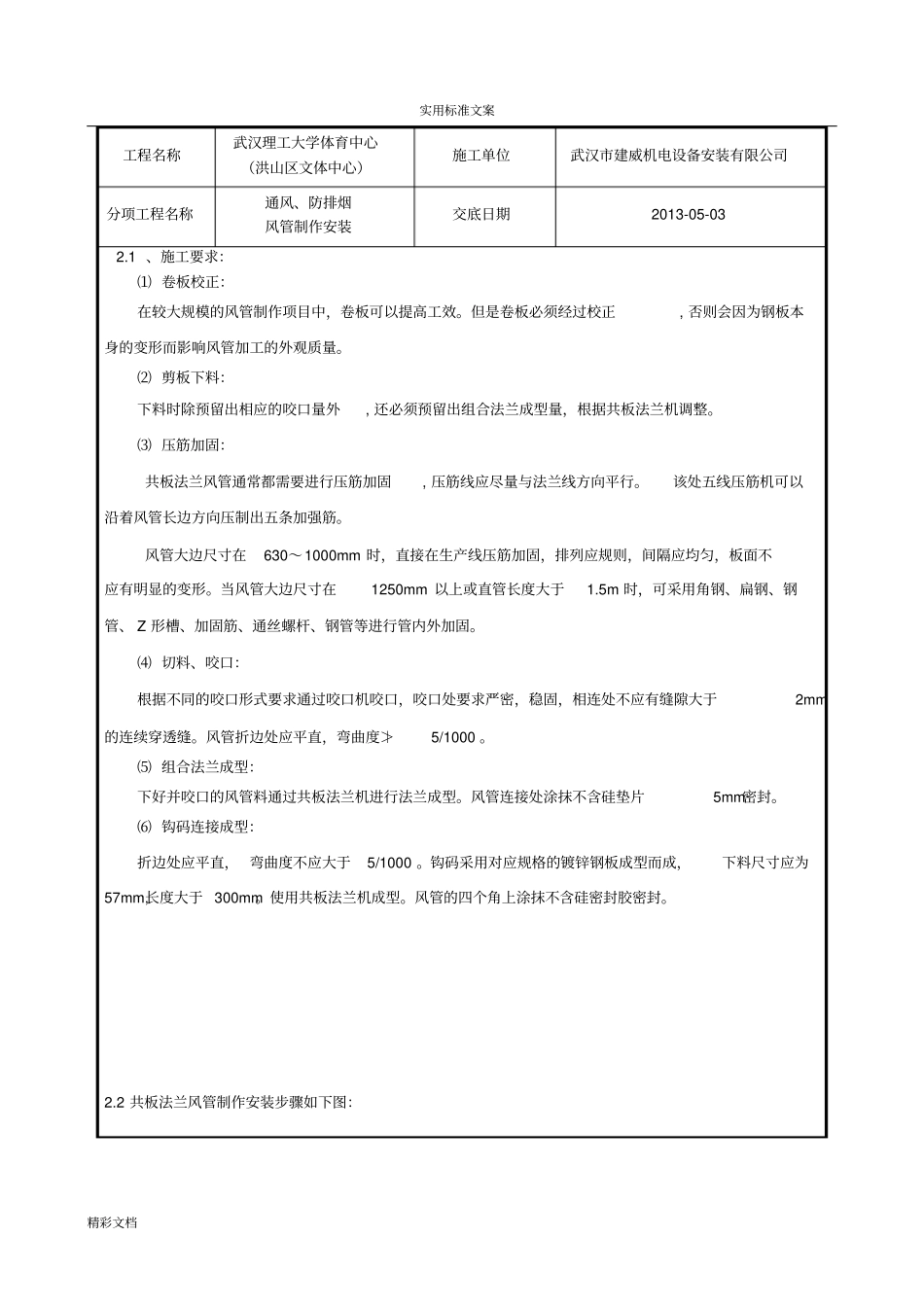

实用标准文案精彩文档工程名称武汉理工大学体育中心（洪山区文体中心）施工单位武汉市建威机电设备安装有限公司分项工程名称通风、防排烟风管制作安装交底日期2013-05-03交底内容：一范围本次交底适用于通风，及防排烟中金属风管的制作安装工程。二施工准备2.1认真熟悉图纸、技术资料，搞清工艺流程、施工程序及技术质量要求。2.2按施工图所示管道位置、标高、测量放线、确定支吊架具体位置及形式。2.3风管穿过结构部位的孔洞已配合预留，尺寸正确。预埋件设置恰当，符合风管施工要求。2.4风阀安装前应按设计要求对型号、规格进行核对检查，并按照规范要求做好清洗和严密性试验。2.5材料及主要机具2.5.1所采用的镀锌钢板、钢材、焊接材料应符合设计规范及国家相关标准，并具有出厂合格证明和质量鉴定文件。2.5.2施工机具：数控剪板机、等离子切割机、法兰成型机、切角机、咬口机、折弯机、电焊机、冲击电钻、空气压缩机、砂轮切割机、手砂轮、压力工作台、倒链、台钻、手锯、套丝板、套筒扳手、梅花扳手、活板子、水平尺、铁锤、电气焊设备等。2.5.3测量工具：钢直尺、钢卷尺、角尺、水平仪、测温计、压力计等。2.6施工准备工作完成，材料送至现场。三操作工艺：1、风管制作本工程通风风管采用共板法兰风管，防排烟风管采用角钢法兰风管。镀锌钢板板厚规格风管厚度mm风管大边尺寸mm矩形风管中、低压系统高压系统D(b)≤3200.50.75320＜D(b)≤4500.60.75450＜D(b)≤6300.750.75630＜D(b)≤10000.751.01000＜D(b)≤12501.01.01250＜D(b)≤20001.01.22000＜D(b)≤40001.21.22、共板法兰风管制作工序：开卷板、平板→剪板下料→起筋加强→切料、咬口→共板法兰→折边、成型→上角码→密封。实用标准文案精彩文档工程名称武汉理工大学体育中心（洪山区文体中心）施工单位武汉市建威机电设备安装有限公司分项工程名称通风、防排烟风管制作安装交底日期2013-05-032.1、施工要求：⑴卷板校正：在较大规模的风管制作项目中，卷板可以提高工效。但是卷板必须经过校正,否则会因为钢板本身的变形而影响风管加工的外观质量。⑵剪板下料：下料时除预留出相应的咬口量外,还必须预留出组合法兰成型量，根据共板法兰机调整。⑶压筋加固：共板法兰风管通常都需要进行压筋加固,压筋线应尽量与法兰线方向平行。该处五线压筋机可以沿着风管长边方向压制出五条加强筋。风管大边尺寸在630～1000mm时，直接在生产线压筋加固，排列应规则，间隔应均匀，板面不应有明显的变形。当风管大边尺寸在1250mm以上或直管长度大于1.5m时，可采用角钢、扁钢、钢管、Z形槽、加固筋、通丝螺杆、钢管等进行管内外加固。⑷切料、咬口：根据不同的咬口形式要求通过咬口机咬口，咬口处要求严密，稳固，相连处不应有缝隙大于2mm的连续穿透缝。风管折边处应平直，弯曲度≯5/1000。⑸组合法兰成型：下好并咬口的风管料通过共板法兰机进行法兰成型。风管连接处涂抹不含硅垫片5mm密封。⑹钩码连接成型：折边处应平直，弯曲度不应大于5/1000。钩码采用对应规格的镀锌钢板成型而成，下料尺寸应为57mm,长度大于300mm。使用共板法兰机成型。风管的四个角上涂抹不含硅密封胶密封。2.2共板法兰风管制作安装步骤如下图：实用标准文案精彩文档工程名称武汉理工大学体育中心（洪山区文体中心）施工单位武汉市建威机电设备安装有限公司分项工程名称通风、防排烟风管制作安装交底日期2013-05-03风管组装装法兰角1、风管组装2、装法兰角2-1装法兰角2-2固定法兰角搭接量4防漏胶粘贴密封胶条耐热100℃,15厚法兰角3、法兰打防漏胶及装法兰密封胶垫4、风管法兰四角螺丝连接2.3风管的密封风管法兰四角螺丝连接20密封条用力方向风管法兰边装法兰夹密封条实用标准文案精彩文档工程名称武汉理工大学体育中心（洪山区文体中心）施工单位武汉市建威机电设备安装有限公司分项工程名称通风、防排烟风管制作安装交底日期2013-05-03（1）共板法兰风管应在法兰角处、支管与主管连接处的内外都进行密封。低压风管应在风管结合部折叠处向管内40～50mm处进行密封；高压风管还应在风管纵向咬口处及风管复合部进行密封。法兰密封条宜安装在靠近法兰外侧或法兰的中间。...
