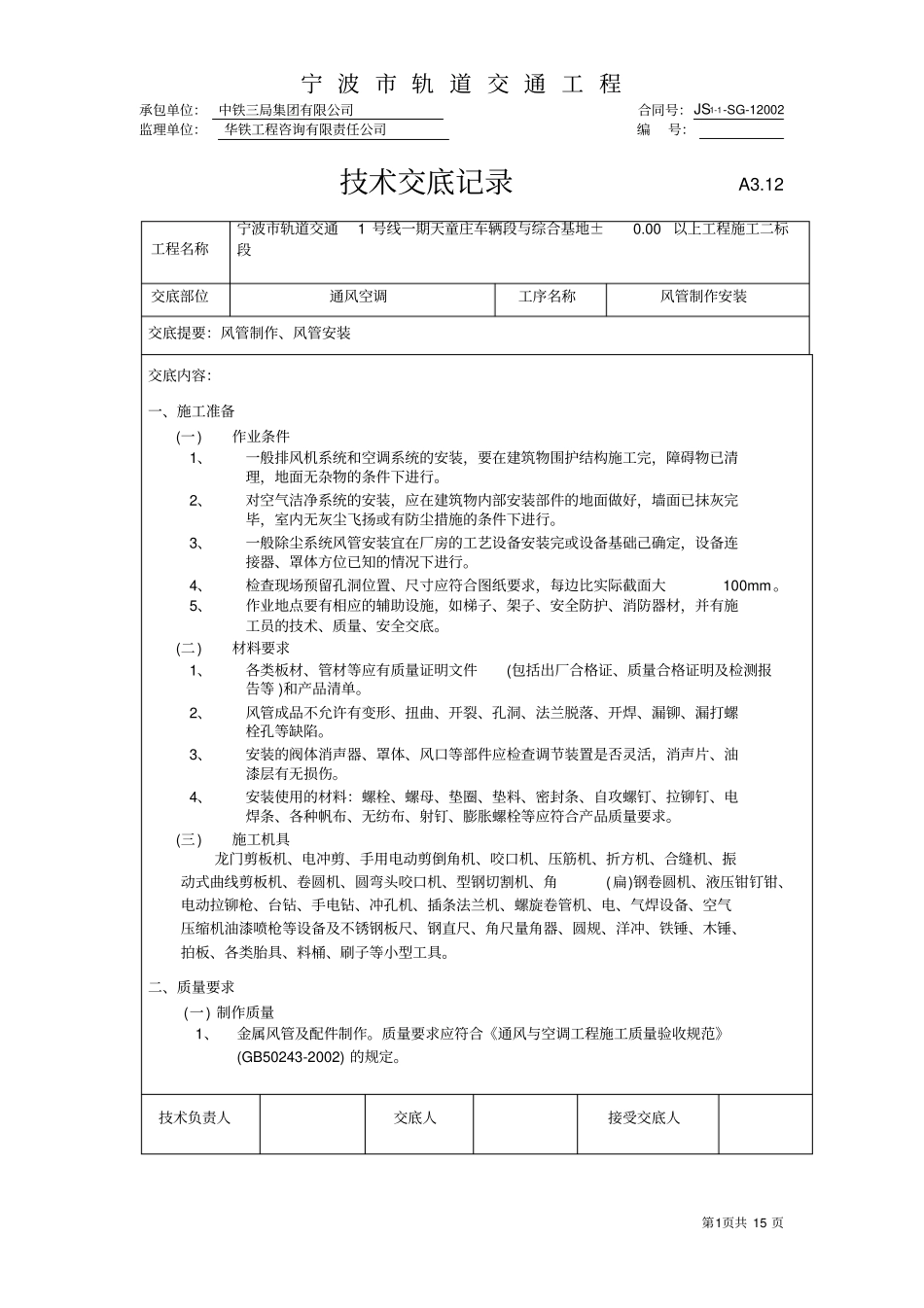

宁波市轨道交通工程承包单位：中铁三局集团有限公司合同号：JS1-1-SG-12002监理单位：华铁工程咨询有限责任公司编号：技术交底记录A3.12工程名称宁波市轨道交通1号线一期天童庄车辆段与综合基地±0.00以上工程施工二标段交底部位通风空调工序名称风管制作安装交底提要：风管制作、风管安装第1页共15页交底内容：一、施工准备(一)作业条件1、一般排风机系统和空调系统的安装，要在建筑物围护结构施工完，障碍物已清理，地面无杂物的条件下进行。2、对空气洁净系统的安装，应在建筑物内部安装部件的地面做好，墙面已抹灰完毕，室内无灰尘飞扬或有防尘措施的条件下进行。3、一般除尘系统风管安装宜在厂房的工艺设备安装完或设备基础己确定，设备连接器、罩体方位已知的情况下进行。4、检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大100mm。5、作业地点要有相应的辅助设施，如梯子、架子、安全防护、消防器材，并有施工员的技术、质量、安全交底。(二)材料要求1、各类板材、管材等应有质量证明文件(包括出厂合格证、质量合格证明及检测报告等)和产品清单。2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。3、安装的阀体消声器、罩体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。4、安装使用的材料：螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、电焊条、各种帆布、无纺布、射钉、膨胀螺栓等应符合产品质量要求。(三)施工机具龙门剪板机、电冲剪、手用电动剪倒角机、咬口机、压筋机、折方机、合缝机、振动式曲线剪板机、卷圆机、圆弯头咬口机、型钢切割机、角(扁)钢卷圆机、液压钳钉钳、电动拉铆枪、台钻、手电钻、冲孔机、插条法兰机、螺旋卷管机、电、气焊设备、空气压缩机油漆喷枪等设备及不锈钢板尺、钢直尺、角尺量角器、圆规、洋冲、铁锤、木锤、拍板、各类胎具、料桶、刷子等小型工具。二、质量要求(一)制作质量1、金属风管及配件制作。质量要求应符合《通风与空调工程施工质量验收规范》(GB50243-2002)的规定。技术负责人交底人接受交底人宁波市轨道交通工程承包单位：中铁三局集团有限公司合同号：JS1-1-SG-12002监理单位：华铁工程咨询有限责任公司编号：技术交底记录A3.12工程名称宁波市轨道交通1号线一期天童庄车辆段与综合基地±0.00以上工程施工二标段交底部位通风空调工序名称风管制作安装交底提要：风管制作、风管安装第2页共15页项序检查项目允许偏差或允许值主控项目1材料种类、性能及厚度第4.2.1条2防火风管材料及密封垫料第4.2.3条3风管强度及严密性、工艺性检测第4.2.5条4风管的连接第4.2.6条5风管的加固第4.2.10条6矩形弯管制作及导流片第4.2.12条7净化空调风管第4.2.13条一般项目1圆形弯管制作第4.3.1-1条2风管外观质量和外形尺寸第4.3.1-2.3条3焊接风管第4.3.1-4条4法兰风管制作第4.3.2条5铝板或不锈钢板风管第4.3.2-4条6无法兰圆形风管制作第4.3.3条7无法兰矩形风管制作第4.3.3条8风管的加固第4.3.4条9净化空调风管第4.3.11条2、非金属与复合材料风管及配件制作。质量要求应符合《通风与空调工程施工质量验收规范》(GB30243-2002)的规定。项序检查项目允许偏差或允许值主控项目1材料种类、性能及厚度第4.2.2条2复合材料风管的材料第4.2.4条3风管强度及严密性、工艺性检测第4.2.5条4风管的连接第4.2.7条5复合材料风管法兰连接第4.2.8条6砖、混凝土风道的变形缝第4.2.9条7风管的加固第4.2.11条8矩形弯管制作及导流片第4.2.12条9净化空调风管第4.2.13条一般项目1风管制作第4.3.1条2硬聚氯乙烯风管第4.3.5条3有机玻璃钢风管第4.3.6条4无机玻璃钢风管第4.3.7条宁波市轨道交通工程承包单位：中铁三局集团有限公司合同号：JS1-1-SG-12002监理单位：华铁工程咨询有限责任公司编号：技术交底记录A3.12工程名称宁波市轨道交通1号线一期天童庄车辆段与综合基地±0.00以上工程施工二标段交底部位通风空调工序名称风管制作安装交底提要：风管制作、风管安装第3页共15页5砖、混凝土风管第4.3.8条6双面铝箔绝热板风管第4.3.9条7铝箔玻璃纤维板风管第4.3.10条8净化空调风管第4.3.11条3、风管部件...
