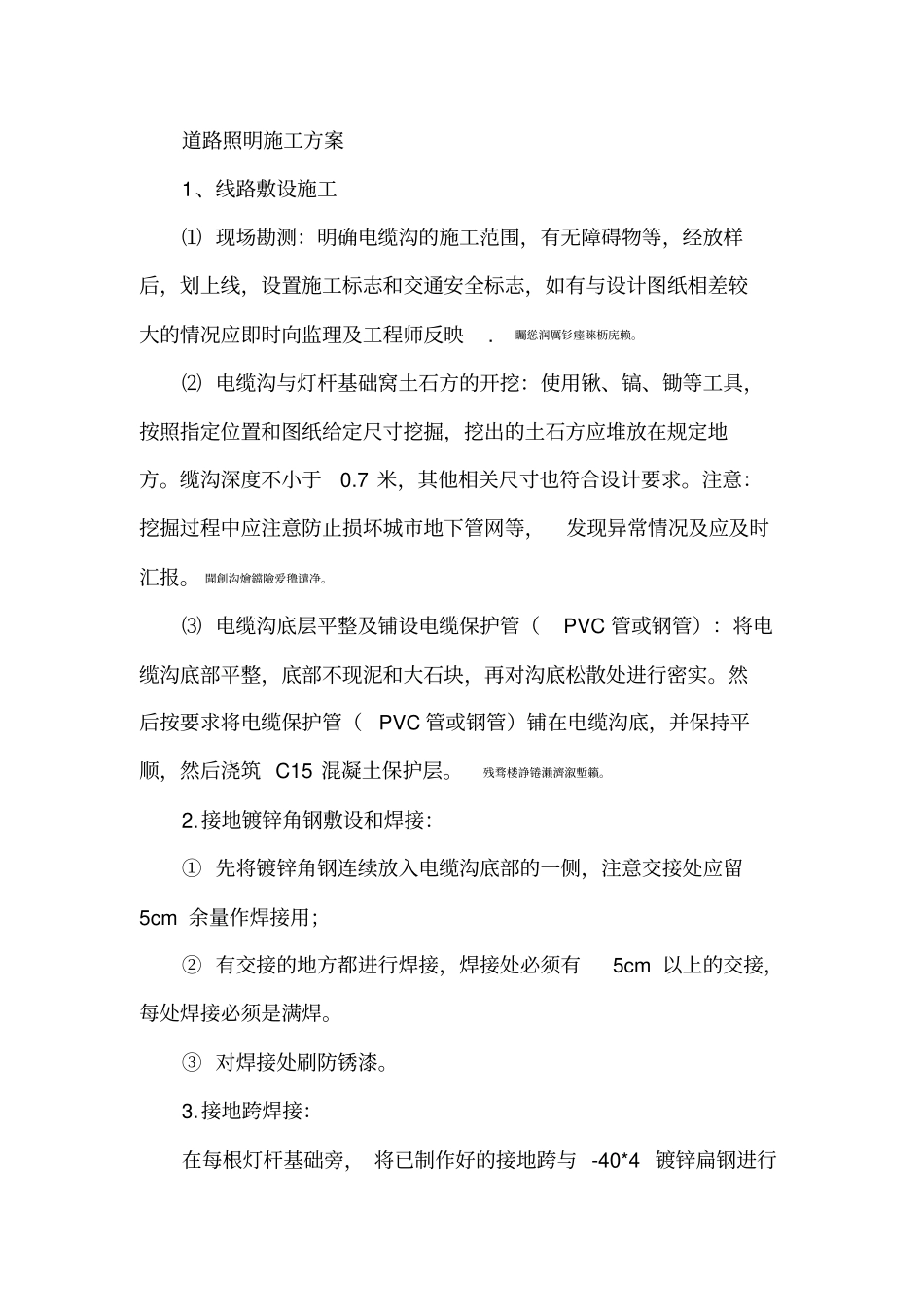

道路照明施工方案1、线路敷设施工⑴现场勘测：明确电缆沟的施工范围，有无障碍物等，经放样后，划上线，设置施工标志和交通安全标志，如有与设计图纸相差较大的情况应即时向监理及工程师反映.矚慫润厲钐瘗睞枥庑赖。⑵电缆沟与灯杆基础窝土石方的开挖：使用锹、镐、锄等工具，按照指定位置和图纸给定尺寸挖掘，挖出的土石方应堆放在规定地方。缆沟深度不小于0.7米，其他相关尺寸也符合设计要求。注意：挖掘过程中应注意防止损坏城市地下管网等，发现异常情况及应及时汇报。聞創沟燴鐺險爱氇谴净。⑶电缆沟底层平整及铺设电缆保护管（PVC管或钢管）：将电缆沟底部平整，底部不现泥和大石块，再对沟底松散处进行密实。然后按要求将电缆保护管（PVC管或钢管）铺在电缆沟底，并保持平顺，然后浇筑C15混凝土保护层。残骛楼諍锩瀨濟溆塹籟。2.接地镀锌角钢敷设和焊接：①先将镀锌角钢连续放入电缆沟底部的一侧，注意交接处应留5cm余量作焊接用；②有交接的地方都进行焊接，焊接处必须有5cm以上的交接，每处焊接必须是满焊。③对焊接处刷防锈漆。3.接地跨焊接：在每根灯杆基础旁，将已制作好的接地跨与-40*4镀锌扁钢进行焊接。4.接地极施工：如设计图上有接地极的地方，将已制作好的镀锌扁钢接地极沿沟方向、间隔5m打入沟底部，按技术要求将接地极与镀锌扁钢焊接（焊接时须另加拐型连接体），连为一体，深度不小于0.6米，其测试接地电阻值，值为≤4Ω，若达不到要求必须增加接地极数直到满足要求为止。酽锕极額閉镇桧猪訣锥。5.敷设电缆：将电缆盘放在放线架上，与接地极相隔10cm，转弯处其弯曲半径应大余电缆外径的30倍，直埋沟内不能留接头，到灯杆配电板应留余量大于50cm，电缆端部要即时包封，电缆头穿入基础进线孔内，用线缆空孔器引至法兰盘底孔穿出。彈贸摄尔霁毙攬砖卤庑。6.回填：按设计要求回填电缆沟。7.敷设电缆应符合下列要求（1）电缆型号应符合设计要求，排列整齐，无机械损伤，标志牌齐全、正确、清晰；（2）电缆的固定、间距、弯曲半径应符合规定；（3）电缆接头良好，绝缘应符合规定；（4）电缆沟应符合要求，沟内无杂物；（5）保护管的连接、防腐应符合规定；二.灯杆基础、灯杆安装、灯具安装调试施工方案灯杆基础、灯杆安装、灯具安装调试安装包括基础、立杆、装灯、接线等施工程序，可连续进行也可根据总体布局和工期、场地等情况分阶实施。謀荞抟箧飆鐸怼类蒋薔。⑴施工准备：在对现场进行充分的勘测后，并进行合理的施工布置，准备好施工机具、施工材料；⑵基础定位及施工标志：按照设计放出基础位置，并划线标示，在临时施工场地周围布置好施工标志和交通安全标志等；厦礴恳蹒骈時盡继價骚。⑶预埋地角螺栓、法栏及基础开挖：按照设计要求预埋好地角螺栓、法栏，应注意定位法兰高度和保持水平，然后开挖基础坑，直到符合要求的深度和尺寸。如果基础坑底有积水，则应先排除积水后，绑扎好钢筋，然后浇筑符合设计要求的C30砼，并进行合适的振捣，完成后再进行混凝土的养护，直到混凝土达到设计强度的90%以上，再进行与其相关的工作。基础中心离街边及街心距距应符合设计要求；茕桢广鳓鯡选块网羈泪。⑷检验、校准：基础固定后，用水平尺测量法兰表面水平度，用卷尺测量其中心位置，若有偏差将要调整基础法兰,地角和螺栓水平位置和松紧，达到要求后进行下步；鹅娅尽損鹌惨歷茏鴛賴。⑸按设计要求回填，并夯紧实；⑹预穿灯具电线：先穿铁丝，再用已穿好的铁丝将绝缘导线作引导，从杆内穿到顶部；⑺立路灯灯杆：将路灯灯杆竖立后，用螺栓将路灯灯杆法兰与基础法兰固定；调整灯杆垂直度，使其与水平垂直。籟丛妈羥为贍偾蛏练淨。⑻路灯灯杆、接线：灯具安装应牢固可靠，接线螺丝要压紧，电线要留有适当余量，下面接线时注意火线相位，按规定分配相位接线；灯具安装纵向中心线和灯臂纵向中心线应一致，灯具横向水平线应与地面平行，紧固后目测应无歪斜，灯头固定牢靠，在灯臂、灯盘、灯杆内穿线不得有接头，穿线孔口或管口应光滑、无毛刺，并应采用绝缘套管或包扎，包扎长度不得小于200mm。各种螺母紧固，宜加垫片和弹簧垫。紧固后螺出螺母不得少于两个螺距。預頌圣鉉儐...
